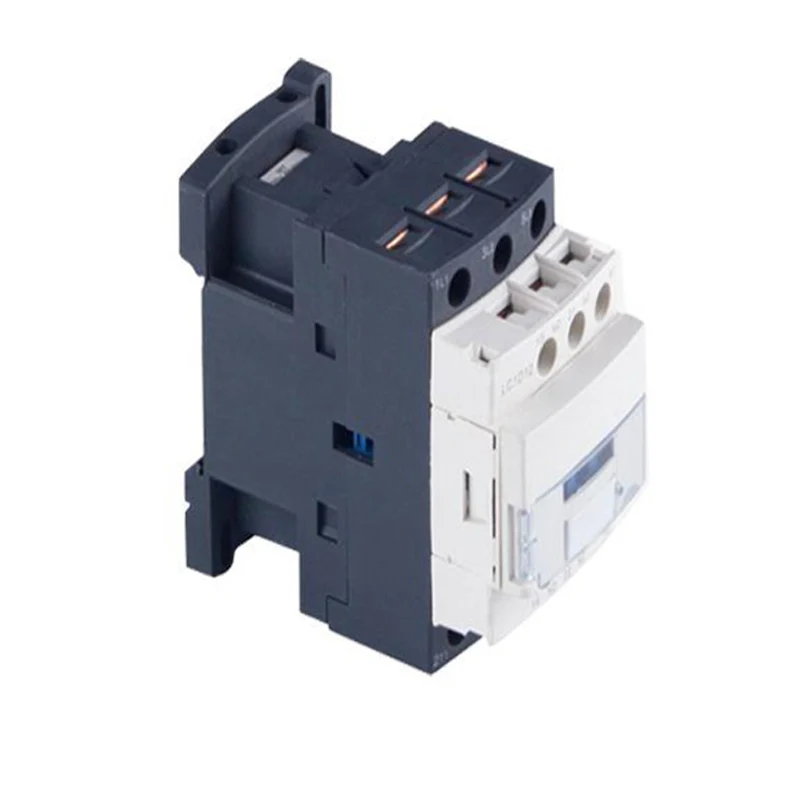

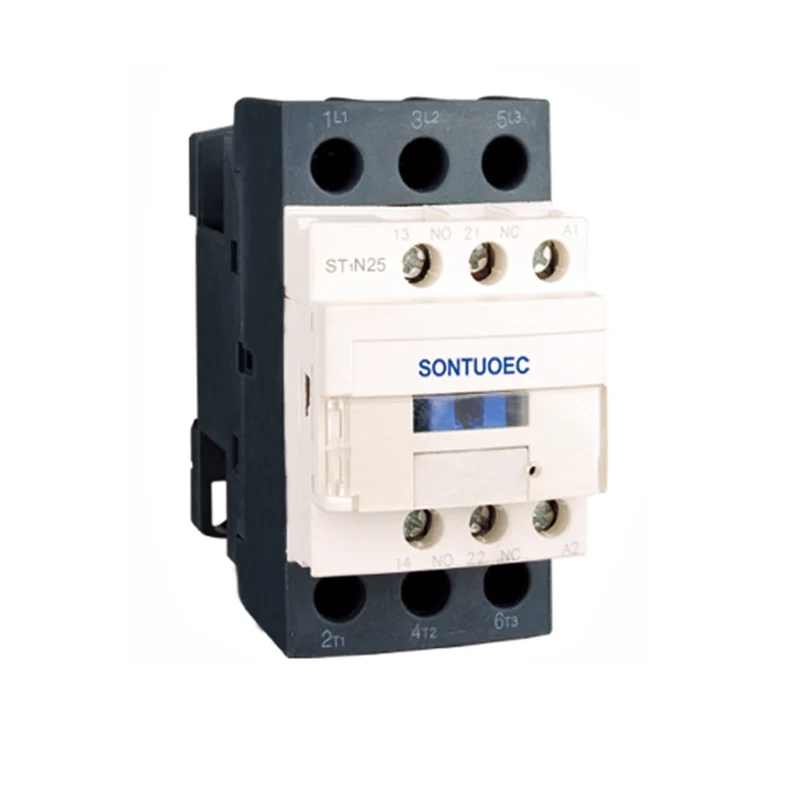

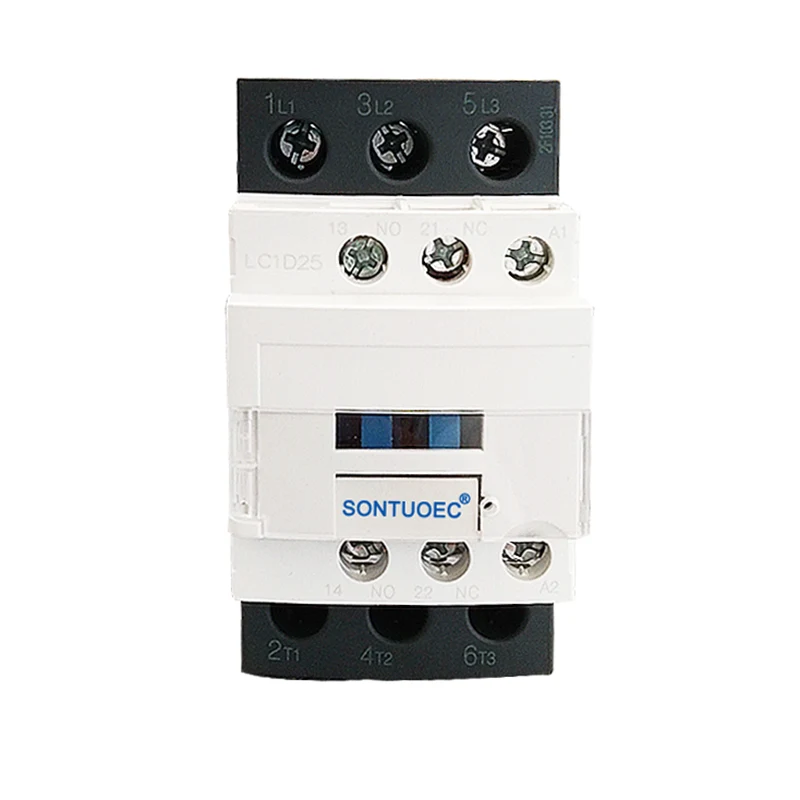

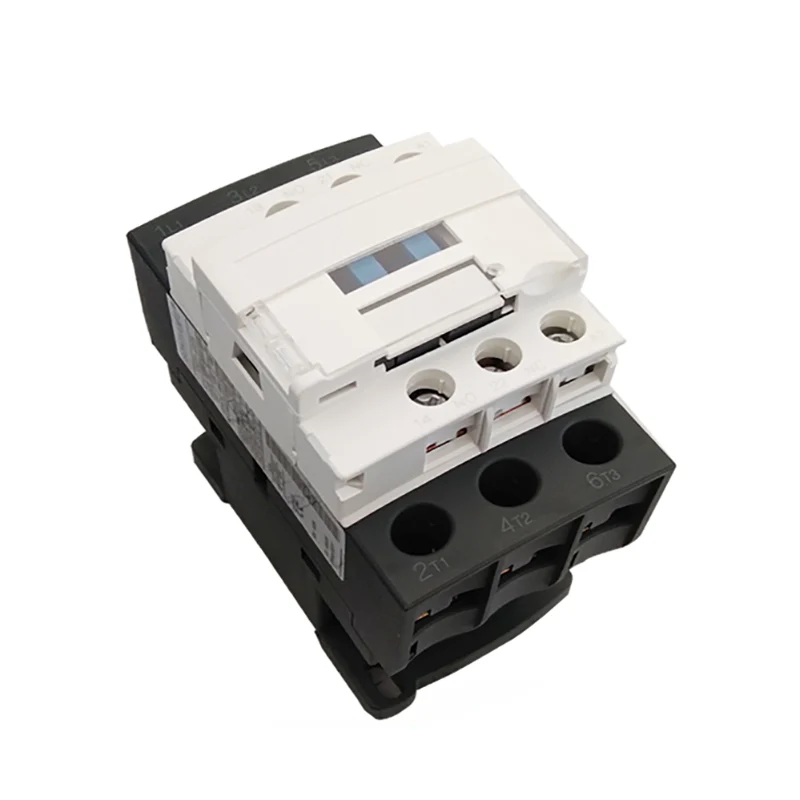

CJX2 3P 25A AC CONTACTOR

சி.ஜே.எக்ஸ் 2 3 பி 25 ஏ ஏசி காண்டாக்டர் நீண்ட தூரத்திற்கு சுற்றுகளை இணைப்பதற்கும் உடைப்பதற்கும் ஏற்றது, அத்துடன் ஏசி மோட்டார்கள் அடிக்கடி தொடங்குவதற்கும் கட்டுப்படுத்துவதற்கும் பொருத்தமானது. கூடுதலாக, செயல்பாட்டு அதிக சுமைகள் ஏற்படக்கூடிய சுற்றுகளைப் பாதுகாக்க மின்காந்த தொடக்கத்தை உருவாக்க பொருத்தமான வெப்ப ரிலேக்களுடன் இதைப் பயன்படுத்தலாம்.

மாதிரி:ST1N

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தட்டச்சு செய்க		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
மதிப்பிடப்பட்ட பணி மின்னோட்டம் (அ)	AC3	9	12	18	25	32	40	50	65	80	95
மதிப்பிடப்பட்ட பணி மின்னோட்டம் (அ)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-கட்டத்தின் ஸ்டாண்டர்ட்பவர் மதிப்பீடுகள் மோட்டார்ஸ் 50/60 ஹெர்ட்ஸ் இன்டாரேஜ் ஏசி -3	220/230 வி	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 வி	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 வி	4	5.5	9	11	15	22	25	37	45	45
	500 வி	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 வி	5.5	7.5	10	15	18.5	30	33	37	45	55
மதிப்பிடப்பட்ட வெப்ப மின்னோட்டம் (அ)		20	20	32	40	50	60	80	80	125	125
மின் வாழ்க்கை	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
மின் வாழ்க்கை	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
இயந்திர வாழ்க்கை (x104)		1000	1000	1000	1000	800	800	800	800	600	600
தொடர்புகளின் எண்ணிக்கை	3p+இல்லை					3p+nc+இல்லை
தொடர்புகளின் எண்ணிக்கை	3p+nc					3p+nc+இல்லை

கட்டமைப்பு அம்சங்கள்

பாதுகாப்பு வடிவமைப்பு: சி.ஜே.எக்ஸ் 2 3 பி 25 ஏ ஏசி காண்டாக்டர் பாதுகாப்பு கட்டமைப்பை ஏற்றுக்கொள்கிறது, இது சிறிய அளவு, குறைந்த எடை, குறைந்த மின் நுகர்வு மற்றும் நீண்ட ஆயுள் ஆகியவற்றால் வகைப்படுத்தப்படுகிறது.

நேரடி-செயல்பாட்டு செயல் அமைப்பு: அதன் செயல் அமைப்பு நேரடி-செயல்படும் மற்றும் தொடர்புகள் இரட்டை முறிவு புள்ளி, இது தொடர்பின் நம்பகத்தன்மை மற்றும் பாதுகாப்பை மேம்படுத்துகிறது.

தொகுதி-வகை துணை தொடர்புக் குழு: துணை தொடர்புக் குழு, காற்று தாமதத் தலை, மெக்கானிக்கல் இன்டர்லாக் பொறிமுறை மற்றும் பிற கூறுகளை பயனரின் தேவைகளுக்கு ஏற்ப சேர்க்கலாம், இது நேர தாமதமான தொடர்பாளர், மீளக்கூடிய தொடர்பாளர், ஸ்டார்-டெல்டா ஸ்டார்டர் மற்றும் பிற பெறப்பட்ட தொடர் தயாரிப்புகளை உருவாக்குகிறது.

தொழில்நுட்ப அளவுருக்கள்

CJX2 (ST1N) தொடர் AC CONTURTY இன் முக்கிய தொழில்நுட்ப அளவுருக்கள் பின்வருமாறு:

மதிப்பிடப்பட்ட மின்னழுத்தம்: வெவ்வேறு சக்தி அமைப்புகளின் தேவைகளைப் பூர்த்தி செய்ய 36 வி, 110 வி, 127 வி, 220 வி, 380 வி மற்றும் பிற நிலைகள் உட்பட.

மதிப்பிடப்பட்ட நடப்பு: வெவ்வேறு மாதிரிகளின்படி, மதிப்பிடப்பட்ட தற்போதைய நிலைகள் 9A முதல் 95A வரை உள்ளன.

சுருள் மின்னழுத்தம்: ஏசி சுருள் மின்னழுத்தத்தை 24 வி, 36 வி, 48 வி, 110 வி, 220 வி, 380 வி, முதலியன உள்ளடக்கியது. டிசி சுருள் மின்னழுத்தத்தில் 12 வி, 24 வி, 48 வி, 110 வி, 220 வி, முதலியன அடங்கும்.

இயந்திர மற்றும் மின் வாழ்க்கை: இயந்திர வாழ்க்கை மில்லியன் கணக்கான மடங்கு வரை இருக்கலாம், மேலும் மின் வாழ்க்கையும் ஒப்பீட்டளவில் அதிகமாக உள்ளது, இது தொடர்பின் நீண்டகால நிலையான செயல்பாட்டை உறுதி செய்கிறது.

நிறுவல் மற்றும் பராமரிப்பு

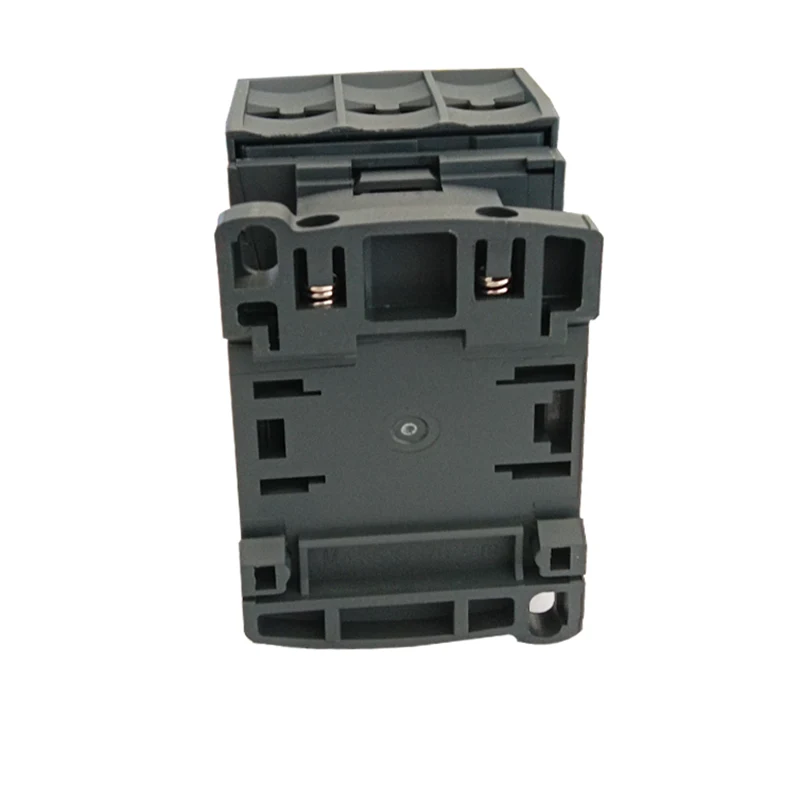

நிறுவல்: சி.ஜே.எக்ஸ் 2 வகை ஏசி தொடர்புகளை இரண்டு திருகுகள் அல்லது 35 மிமீ (அல்லது 75 மிமீ) வழிகாட்டி ரெயிலுடன் ஏற்றலாம், இது வசதியானது மற்றும் விரைவானது. நிறுவல் நிபந்தனைகளுக்கு இணங்குவதை உறுதிப்படுத்த நிறுவலுக்கு முன் தொடர்புடைய தொழில்நுட்ப தரவை சரிபார்க்க வேண்டும்.

பராமரிப்பு: உற்பத்தியின் அனைத்து பகுதிகளும் பயன்பாட்டின் போது தவறாமல் சரிபார்க்கப்பட வேண்டும், நகரக்கூடிய பாகங்கள் சிக்கவில்லை மற்றும் ஃபாஸ்டென்சர்கள் தளர்வாக இல்லை. ஏதேனும் சேதம் இருந்தால், தொடர்பாளரின் இயல்பான செயல்பாட்டை உறுதிப்படுத்த இது சரியான நேரத்தில் மாற்றப்பட வேண்டும்.
