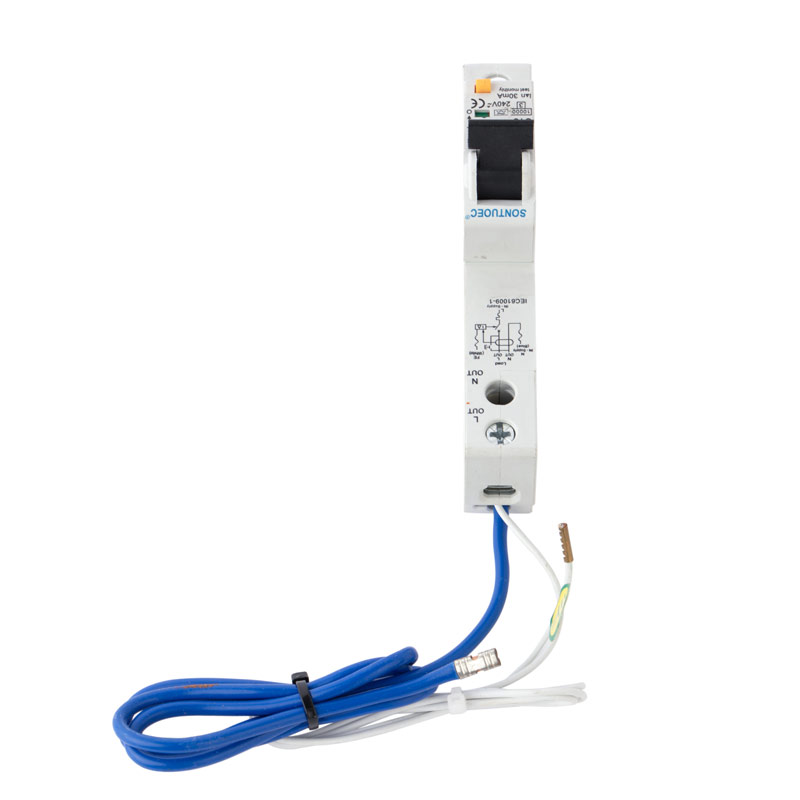

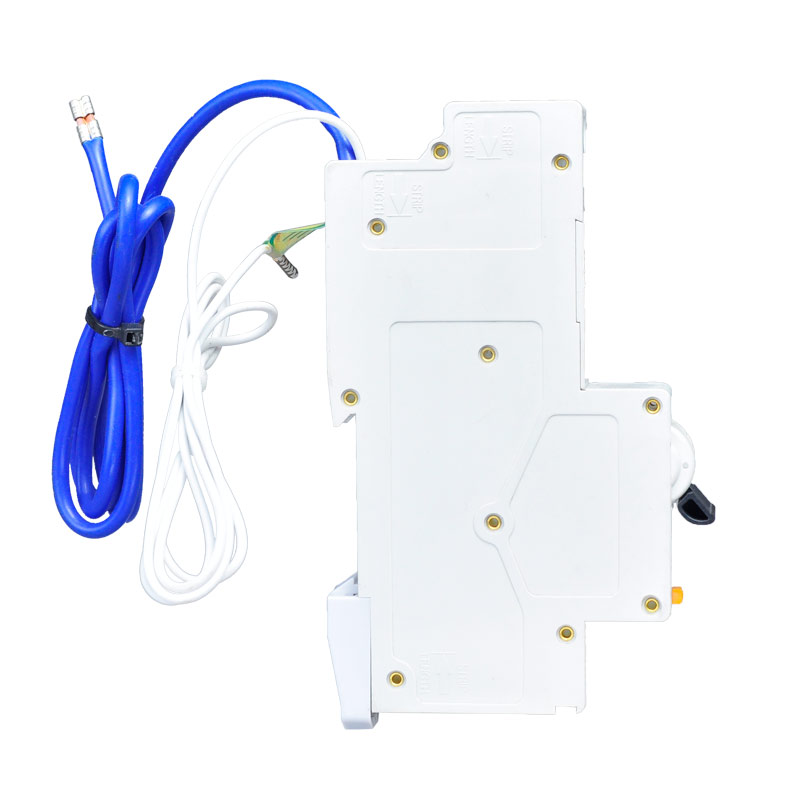

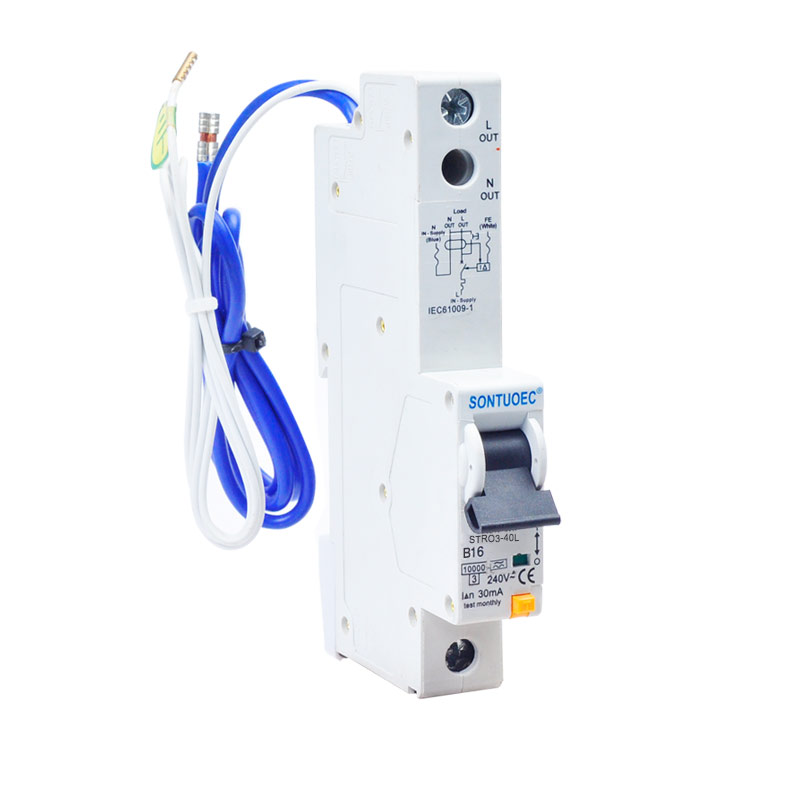

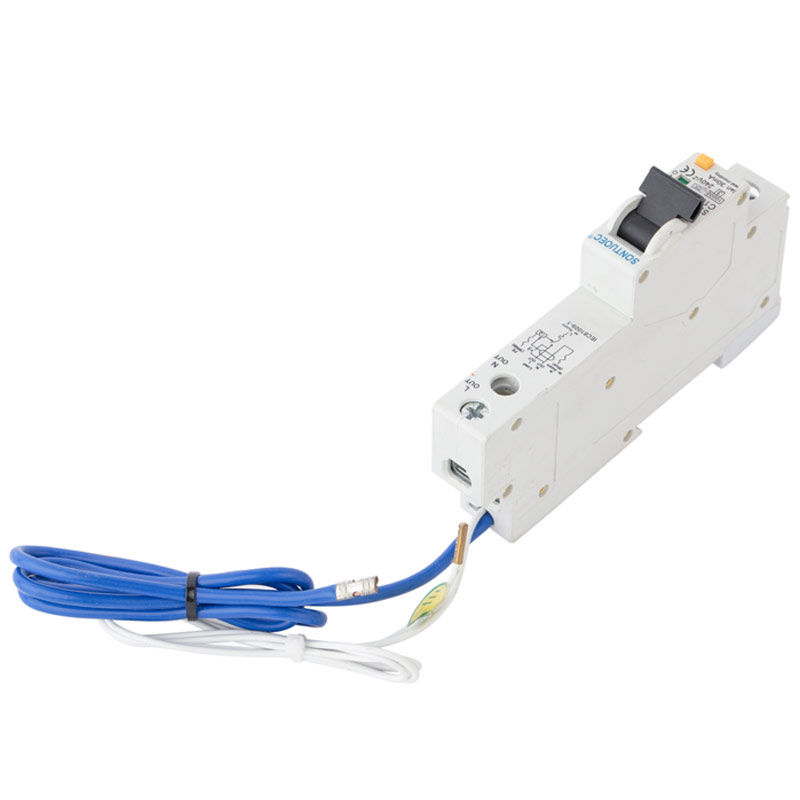

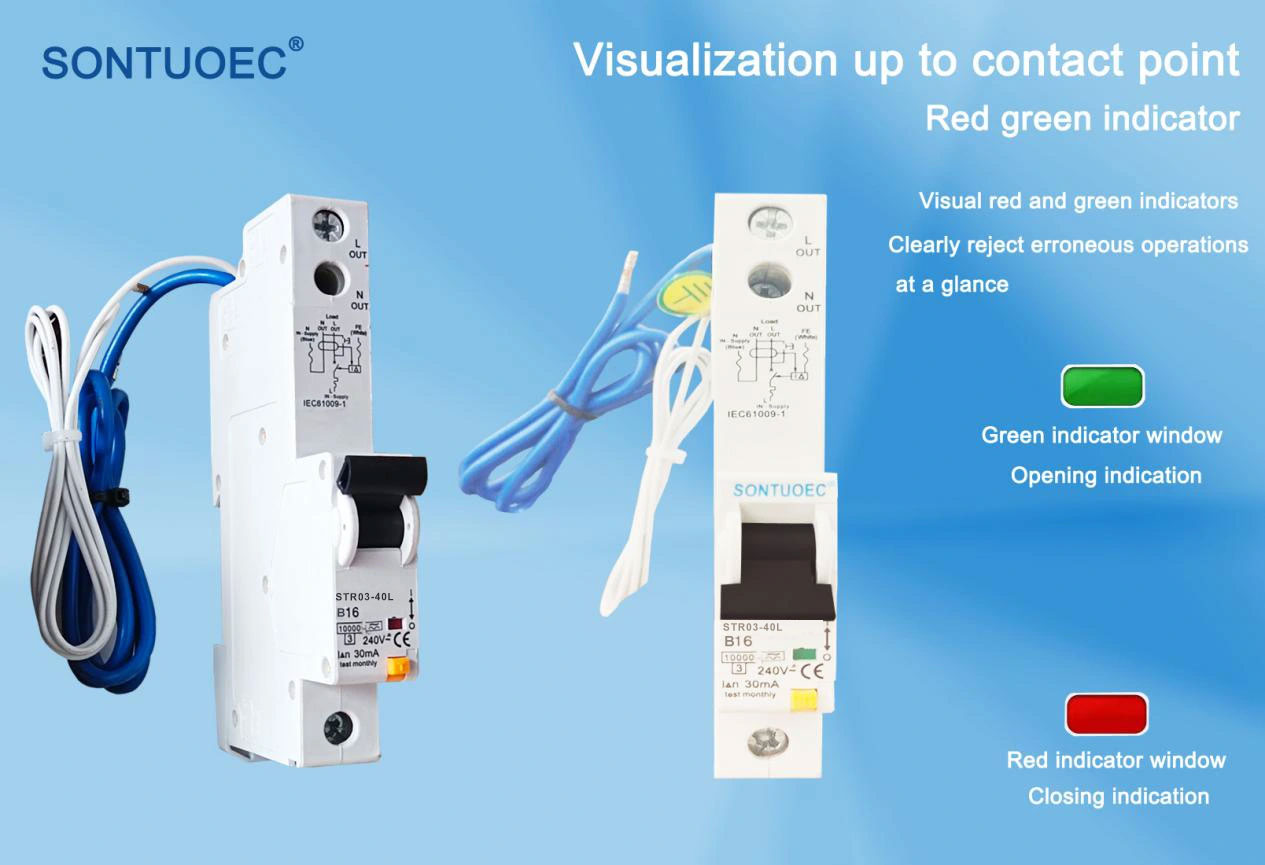

வளைவு பி ஆர்.சி.பி.ஓ ஒரு வகை பி ஸ்ட்ரிப்பிங் வளைவைக் கொண்ட ஓவர் கரண்ட் பாதுகாப்புடன் எஞ்சியிருக்கும் தற்போதைய சர்க்யூட் பிரேக்கரை (ஆர்.சி.பி.ஓ) குறிக்கிறது. ஆர்.சி.பி.ஓ எஞ்சிய தற்போதைய பாதுகாப்பு (ஆர்.சி.டி) மற்றும் ஓவர்லோட் மற்றும் குறுகிய சுற்று பாதுகாப்பு (எம்.சி.பி) ஆகியவற்றின் செயல்பாடுகளை ஒருங்கிணைக்கிறது மற்றும் ஒரே நேரத்தில் ஒரு சுற்றில் பல பாதுகாப்புகளை வழங்க முடியும்.
தரநிலை: | IEC 61009-1 |
மதிப்பிடப்பட்ட மின்னோட்டம் |
6a 10a 16a 20a 25a 32a 40a |
துருவங்கள் |
1p+n |
மதிப்பிடப்பட்ட மின்னழுத்தம் UE |
110/220,120 வி |
மதிப்பிடப்பட்ட உடைக்கும் திறன் |
4500 அ, 6000 அ |
மதிப்பிடப்பட்ட இயக்க மின்னோட்டம் (இல்) |
10 30 100 300 எம்ஏ |
தெர்மோ-காந்த வெளியீடு சிறப்பியல்பு |
பி சி டி |
மதிப்பிடப்பட்ட உந்துவிசை தாங்கும் மின்னழுத்தம் (1.2/50) UIMP |
6 கி.வி. |
மின்கடத்தா சோதனை மின்னழுத்தம் மற்றும் இந்த். freq.for 1 நிமிடம் |
2 கி.வி. |
மாசு பட்டம் |
2 |
பாதுகாப்பு பட்டம் |
ஐபி 20 |
மின் வாழ்க்கை |
8000 |
இயந்திர வாழ்க்கை |
10000 |
பாகங்கள் கொண்ட கலவையாகும் |
துணை, அலாரம், ஷன்ட் வெளியீடு, மின்னழுத்த வெளியீட்டின் கீழ் |
சூழ்நிலை வெப்பநிலை |
-5 ° C ~+40 ° C. |
சான்றிதழ் |
சி |
உத்தரவாதம் |
2 ஆண்டுகள் |
வெளியீட்டு வளைவு என்பது ஓவர்லோட் அல்லது குறுகிய சுற்று நிலைகளின் கீழ் ஒரு சர்க்யூட் பிரேக்கரின் இயக்க பண்புகளை விவரிக்கும் ஒரு வளைவாகும். வகை பி வெளியீட்டு வளைவு முக்கியமாக உடனடி அதிக சுமைகளுக்கு உணர்திறன் இல்லாத, ஆனால் ஒளிரும் விளக்குகள், எதிர்ப்பு ஹீட்டர்கள் போன்ற நீண்ட கால அதிக சுமைகளுக்கு உணர்திறன் கொண்ட சுமைகளுக்கு பயன்படுத்தப்படுகிறது. இது குறைந்த தற்போதைய மதிப்புகளில் நீண்ட வெளியீட்டு நேரத்தையும், அதிக தற்போதைய மதிப்புகளில் குறுகிய வெளியீட்டு நேரத்தாலும் வகைப்படுத்தப்படுகிறது. இந்த சிறப்பியல்பு வகை B RCBOS ஐ குறிப்பாக அத்தகைய சுமைகளின் பாதுகாப்பு தேவைப்படும் சுற்றுகளுக்கு ஏற்றதாக ஆக்குகிறது.
மீதமுள்ள தற்போதைய பாதுகாப்பு: சுற்றுகளில் எஞ்சியிருக்கும் மின்னோட்டம் (அதாவது, கசிவு மின்னோட்டம்) முன்னமைக்கப்பட்ட மதிப்பை எட்டும்போது, RCBO சுற்று துண்டிக்க விரைவாக செயல்பட முடியும், இதனால் மின்னாற்பகுப்பு விபத்துக்கள் மற்றும் மின் தீவைத் தடுக்கிறது.
ஓவர்லோட் பாதுகாப்பு: சுற்றுவட்டத்தின் மின்னோட்டம் ஆர்.சி.பி.ஓவின் மதிப்பிடப்பட்ட மின்னோட்டத்தை மீறும் போது, அது ஒரு குறிப்பிட்ட காலத்திற்குள் சுற்றுகளை துண்டிக்க முடியும், இதனால் சுற்று அல்லது அதிக சுமை காரணமாக ஏற்படும் தீ விபத்துக்களுக்கு சேதம் ஏற்படுகிறது.
குறுகிய சுற்று பாதுகாப்பு: சுற்றுக்கு ஒரு குறுகிய சுற்று நிகழும்போது, குறுகிய சுற்று மின்னோட்டத்தை துண்டிக்க RCBO விரைவாக செயல்பட முடியும் மற்றும் சுற்று மற்றும் உபகரணங்களின் பாதுகாப்பைப் பாதுகாக்க முடியும்.
பி-வகை வெளியீட்டு பண்புகள்: மேலே குறிப்பிட்டுள்ளபடி, பி-வகை ஆர்.சி.பி.
வளைவு பி ஆர்.சி.பி. எடுத்துக்காட்டு:
குடியிருப்பு மற்றும் வணிக கட்டிடங்கள்: தனிப்பட்ட பாதுகாப்பு மற்றும் உபகரணங்கள் பாதுகாப்பை உறுதிப்படுத்த லைட்டிங் சுற்றுகள், சாக்கெட் சுற்றுகள் போன்றவற்றைப் பாதுகாக்கப் பயன்படுகிறது.
தொழில்துறை இடங்கள்: அதிக சுமை அல்லது கசிவால் ஏற்படும் உபகரணங்கள் சேதம் அல்லது தீ விபத்துக்களைத் தடுக்க, எதிர்ப்பு ஹீட்டர்கள், ஒளிரும் விளக்குகள் போன்ற பல்வேறு தொழில்துறை உபகரணங்களைப் பாதுகாப்பதற்காக.
வேளாண்மை மற்றும் தோட்டக்கலை: கருவிகளின் இயல்பான செயல்பாடு மற்றும் பணியாளர்களின் பாதுகாப்பை உறுதி செய்வதற்காக, பசுமை இல்லங்கள், நீர்ப்பாசன முறைகள் போன்ற விவசாய உபகரணங்களைப் பாதுகாக்கப் பயன்படுகிறது.
மதிப்பிடப்பட்ட மின்னோட்டத்தின் சரியான தேர்வு: வளைவு B RCBO ஐத் தேர்ந்தெடுக்கும்போது, சுமையின் மதிப்பிடப்பட்ட மின்னோட்டம் மற்றும் பண்புகளின் அடிப்படையில் பொருத்தமான மதிப்பிடப்பட்ட தற்போதைய மதிப்பு தேர்ந்தெடுக்கப்பட வேண்டும்.
அவ்வப்போது ஆய்வு மற்றும் பராமரிப்பு: ஆர்.சி.பி.ஓவை அவ்வப்போது ஆய்வு செய்து பராமரிக்கவும், அது நம்பத்தகுந்த வகையில் செயல்படுகிறது, பாதுகாப்பாக கம்பி, சேதம் அல்லது அரிப்பிலிருந்து விடுபட்டது என்பதை உறுதிப்படுத்தவும்.
தவறான செயல்பாட்டைத் தவிர்க்கவும்: நிறுவி பயன்படுத்தும் போது, ஆர்.சி.பி.ஓவை அதன் தவறான செயல்பாட்டைத் தடுப்பதற்காக குறுக்கீட்டிற்கு ஆளாகக்கூடிய சூழலில் நிறுவுவதைத் தவிர்க்க கவனமாக இருக்க வேண்டும்.
தவறுகளை சரியான நேரத்தில் கையாளுதல்: RCBO தோல்வியுற்றால் அல்லது செயல்படும்போது, காரணத்தை அடையாளம் காண வேண்டும் மற்றும் சுற்றுவட்டத்தின் பாதுகாப்பான செயல்பாட்டை உறுதிப்படுத்த சரிசெய்தல் சரியான நேரத்தில் செய்யப்பட வேண்டும்.
