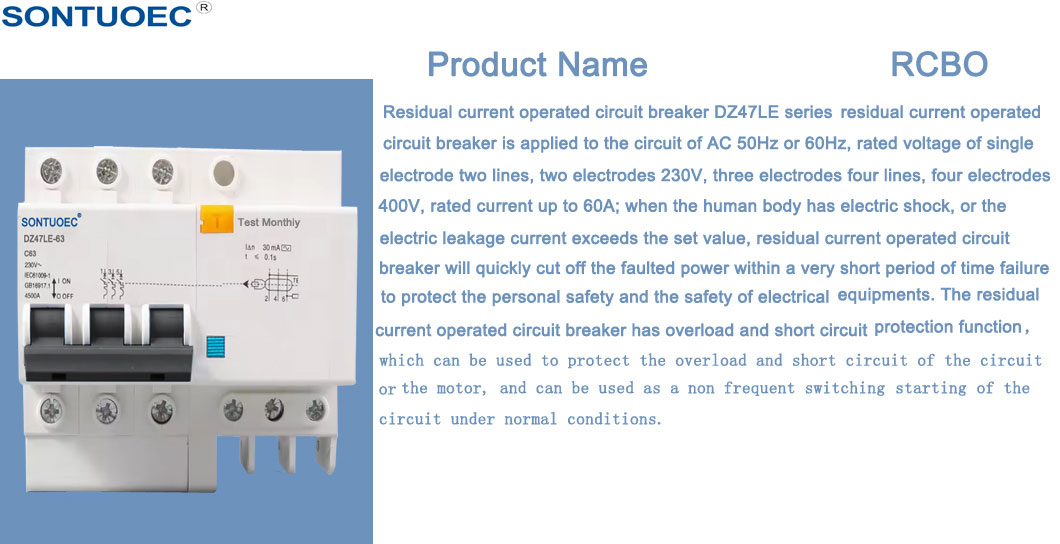

Dz47le-63 தொடர் ஒருங்கிணைந்த தோற்ற அளவு சர்க்யூட் பிரேக்கர் RCBO

1.RCBO முக்கியமாக AC 50Hz(60Hz), மதிப்பிடப்பட்ட மின்னழுத்தம் 230/400V, மதிப்பிடப்பட்ட மின்னோட்டம் 6A முதல் 63A வரை குறைந்த மின்னழுத்த முனைய விநியோக அமைப்பில் பயன்படுத்தப்படுகிறது. RCBO என்பது MCB+RCD செயல்பாட்டிற்கு சமம்; இது மின்சார அதிர்ச்சி பாதுகாப்பு மற்றும் மனித மறைமுக தொடர்பு பாதுகாப்பு, மனித உடலை தொடும் மின்சாரம் அல்லது மின்சார நெட்வொர்க் கசிவு மின்னோட்டம் நிர்ணயிக்கப்பட்ட மதிப்பை மீறும் போது மின்சார உபகரண பாதுகாப்பு மற்றும் அதிக சுமை மற்றும் ஷார்ட் சர்க்யூட் பாதுகாப்புக்கு பயன்படுத்தப்படுகிறது. இது சுற்றுவட்டத்தில் அதிர்வெண் அல்லாத ஆபரேட்டராகவும் இருக்கலாம், குடியிருப்பு மற்றும் வணிக மாவட்டத்தில் பரவலாகப் பயன்படுத்தப்படுகிறது. இது IEC61009-1 தரநிலைக்கு இணங்குகிறது. 2.MCB AC50/60Hz இல் பயன்படுத்தப்படுகிறது, 230V3 என மதிப்பிடப்பட்ட மின்னழுத்தம், 4 துருவங்கள் 400V, மின்னோட்டம் 63A என மதிப்பிடப்பட்டது, அதிக சுமை மற்றும் ஷார்ட்-சர்க்யூட் பாதுகாப்பிற்காகவும், சாதாரண நிலையில் அடிக்கடி மாறாமல் மாற்றுவதற்கும் இது பயன்படுத்தப்படுகிறது. இது தொழில்துறை, வணிகம் மற்றும் வீட்டு உபயோகத்திற்காக அதிகம் பயன்படுத்தப்படுகிறது. இந்த தயாரிப்பு IEC6089 தரநிலைக்கு இணங்குகிறது. 3.RCCB IEC61008 இன் தரநிலைகளுக்கு இணங்க உள்ளது. அதிர்ச்சி ஆபத்து அல்லது ட்ரங்க்லைன் பூமி கசிவு ஏற்பட்டால், இது உடனடியாக தவறு சுற்றுகளை துண்டித்துவிடும். எனவே பூமி கசிவால் ஏற்படும் அதிர்ச்சி ஆபத்து மற்றும் தீயை தவிர்க்க இது ஏற்றது. இது ஒற்றை கட்டம் 240V, மூன்று கட்டம் அல்லது 415V வரையிலான சுற்றுகளில் பயன்படுத்தப்படலாம்.

மாதிரி:DZ47LE-63

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

விவரக்குறிப்புகள்:

ஆர்சிபிஓ

	தரநிலை	அலகு	IEC/EN 61009-1
மின்சாரம்	பயன்முறை		மின்னணு வகை
அம்சங்கள்	வகை (பூமி கசிவின் அலை வடிவம் உணரப்பட்டது)		ஏ, ஏசி
	வெப்ப-காந்த வெளியீட்டு பண்பு		பி,சி,டி
	மதிப்பிடப்பட்ட தற்போதைய ln	A	6,10,16,20,25,32,40,63
	துருவங்கள்	P	1P+N, 3P+N
	மதிப்பிடப்பட்ட மின்னழுத்தம் Ue	V	ஏசி 230, 400
	மதிப்பிடப்பட்ட உணர்திறன் I△n	A	0.01, 0.03, 0.1, 0.3, 0.5
	மதிப்பிடப்பட்ட எஞ்சிய தயாரிப்பு மற்றும் உடைக்கும் திறன் l△m	A	500
	மதிப்பிடப்பட்ட குறுகிய-சுற்று திறன் Icn	A	6000
	I△n கீழ் இடைவேளை நேரம்	S	≤0.1
	மதிப்பிடப்பட்ட அதிர்வெண்	ஹெர்ட்ஸ்	50/60
	மதிப்பிடப்பட்ட உந்துவிசையுடன் தாங்கும் மின்னழுத்தம்(1.2/50)Uimp	V	4000
	1 நிமிடத்திற்கு ind.Freq இல் மின்கடத்தா சோதனை மின்னழுத்தம்	கே.வி	2
	காப்பு மின்னழுத்தம் Ui	V	250
	மாசு பட்டம்		2
இயந்திர அம்சங்கள்	மின்சார வாழ்க்கை		4000
	இயந்திர வாழ்க்கை		10000
	தவறான தற்போதைய காட்டி		ஆம்
	பாதுகாப்பு பட்டம்		IP20
	சுற்றுப்புற வெப்பநிலை	ºC	-5~+40(சிறப்பு விண்ணப்பத்தைப் பார்க்கவும்
	(தினசரி சராசரி≤35ºC உடன்)	ºC	வெப்பநிலை இழப்பீடு திருத்தம்)
	சேமிப்பு வெப்பநிலை	ºC	-25~+70
நிறுவல்	முனைய இணைப்பு வகை		கேபிள்/முள் வகை பஸ்பார்/U-வகை பஸ்பார்
	முனைய அளவு கேபிளுக்கு மேல்/கீழ்	மிமீ2	25
	முனைய அளவு கேபிளுக்கு மேல்/கீழ்	AWG	5 மணி 18 மார்ச்
	பஸ்பாருக்கான டெர்மினல் அளவு மேல்/கீழ்	மிமீ2	25
	பஸ்பாருக்கான டெர்மினல் அளவு மேல்/கீழ்	AWG	3 மணி 18 மார்ச்

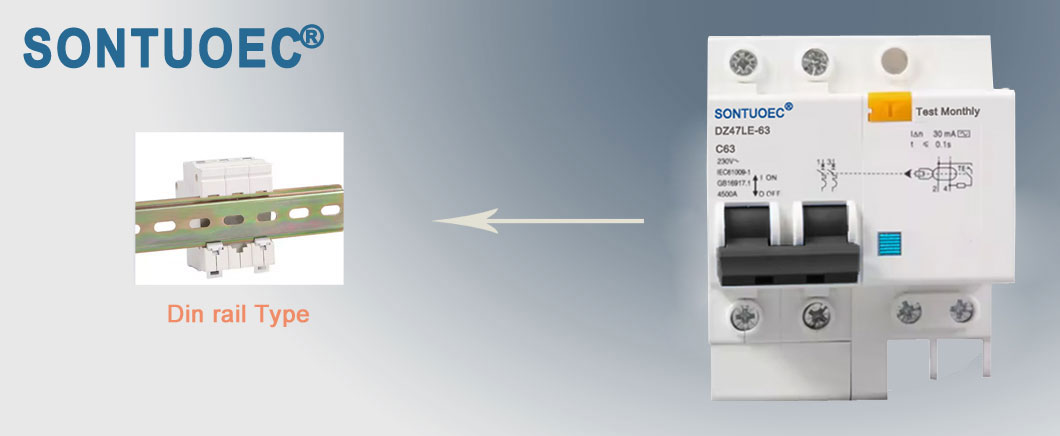

	மவுண்டிங்		DIN இரயிலில் EN 60715(35mm)விரைவான கிளிப் சாதனம் மூலம்
	இணைப்பு		மேலிருந்து

தயாரிப்பு மேல் பார்வை:

1. பூமியின் தவறு/கசிவு மின்னோட்டம் மற்றும் தனிமைப்படுத்தலின் செயல்பாட்டிற்கு எதிராக பாதுகாப்பை வழங்குதல்

2. உயர் குறுகிய-சுற்று மின்னோட்டம் தாங்கும் திறன்3. டெர்மினல் மற்றும் பின்/ஃபோர்க் வகை பஸ்பார் இணைப்புக்கு பொருந்தும்

5. பூமியின் தவறு/கசிவு மின்னோட்டம் மற்றும் மதிப்பிடப்பட்ட உணர்திறனை மீறும் போது தானாக மின்சுற்றைத் துண்டிக்கவும்

6. மின்சாரம் மற்றும் லைன் மின்னழுத்தம் சார்பற்றது மற்றும் வெளிப்புற குறுக்கீடு, மின்னழுத்த ஏற்ற இறக்கம் ஆகியவற்றிலிருந்து விடுபட்டது.

MCB

மாதிரி	MCB
தரநிலை	IEC60898-1
துருவம்	1P,2P,3P,4P
ட்ரிப்பிங் வளைவு	பி,சி,டி
மதிப்பிடப்பட்ட ஷார்ட்-சர்க்யூட் திறன்(Icn)	3KA,4.5KA,6KA,10KA
மதிப்பிடப்பட்ட தற்போதைய (இன்)	1,2,4,6,10,16,20,25,32,40,50,63A
மதிப்பிடப்பட்ட மின்னழுத்தம்(அன்)	ஏசி230(240)/400(415)வி
காந்த வெளியீடுகள்	பி வளைவு: 3 முதல் 5 அங்குலம் வரை
	பி வளைவு: 3 முதல் 5 அங்குலம் வரை
	C வளைவு: இடையே 5 மற்றும் 10 இன்
	C வளைவு: இடையே 5 மற்றும் 10 இன்
	D வளைவு: 10 மற்றும் 14 இன் இடையே
	D வளைவு: 10 மற்றும் 14 இன் இடையே
எலக்ட்ரோ மெக்கானிக்கல் சகிப்புத்தன்மை	6000 சுழற்சிகளுக்கு மேல் சி

ஆர்சிசிபி


	தரநிலை	அலகு	IEC/EN 61008-1
மின்சாரம்	வகை (பூமி கசிவின் அலை வடிவம் உணரப்பட்டது)		ஏசி, ஏ
அம்சம்	மதிப்பிடப்பட்ட மின்னோட்டம் இல்	A	16,25,32,40,63
	துருவங்கள்	P	2,4
	மதிப்பிடப்பட்ட மின்னழுத்தம் Ue	V	230/400
	மதிப்பிடப்பட்ட உணர்திறன் I n	A	0.01,0.03,0.1,0.3
	காப்பு மின்னழுத்தம் Ui	V	500
	மதிப்பிடப்பட்ட எஞ்சிய தயாரிப்பு மற்றும்	A	630
	உடைக்கும் திறன் நான் மீ
	குறுகிய சுற்று மின்னோட்டம் I c	A	4500/6000
	SCPD உருகி	A	6000
	I n கீழ் இடைவேளை நேரம்	s	<0.1
	மதிப்பிடப்பட்ட அதிர்வெண்	ஹெர்ட்ஸ்	50/60
	மாசு பட்டம்		2
மெக்கானிகாஐ	மின்சார வாழ்க்கை	t	4000
அம்சங்கள்	இயந்திரவியல்	t	20000
	தவறான தற்போதைய காட்டி		ஆம்
	பாதுகாப்பு பட்டம்		IP20
	சுற்றுப்புற வெப்பநிலை	C	-25C முதல் 40C வரை
	(தினசரி சராசரி 35 உடன்)
	சேமிப்பு வெப்பநிலை	C	-25C முதல் 70C வரை
