மின்னணுவியல் தொடர்பு

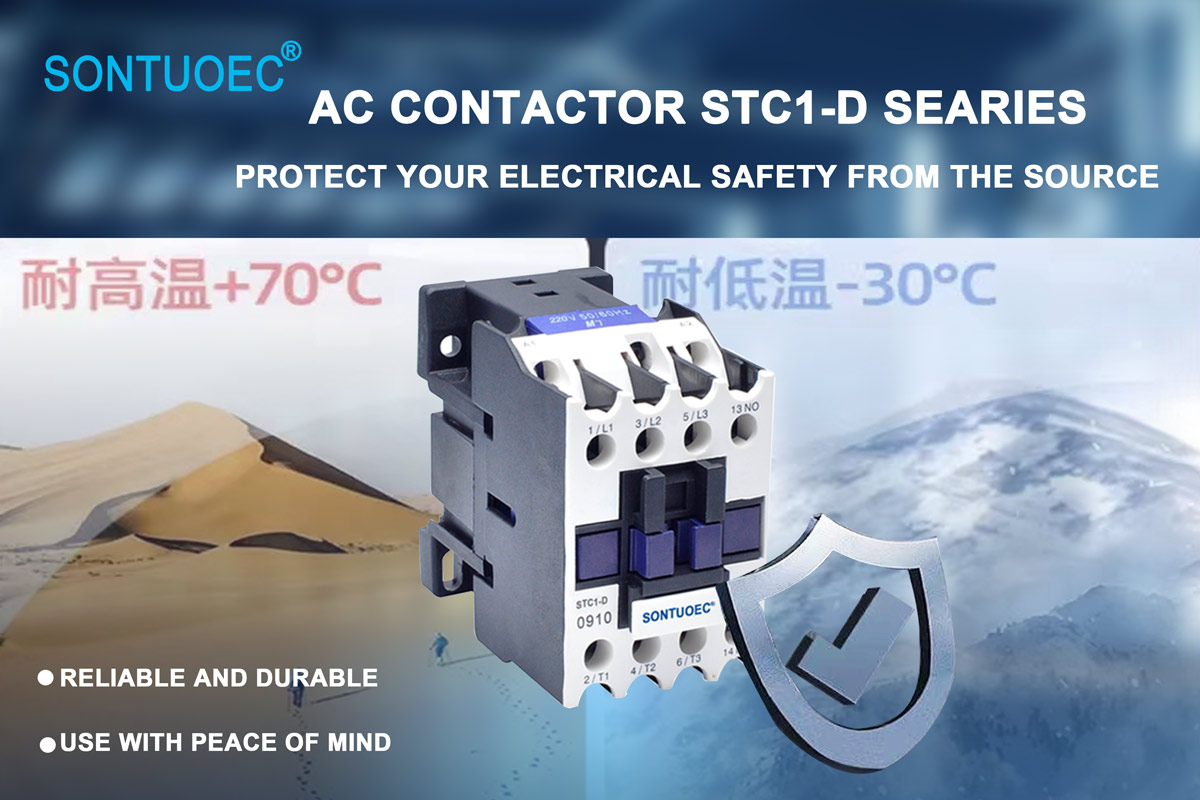

சோன்டூக் உயர் தரமான எலக்ட்ரானிக்ஸ் காண்டாக்டர் முக்கியமாக சுற்றுகளில் 660 வி, ஏசி 50 ஹெர்ட்ஸ் அல்லது 60 ஹெர்ட்ஸ் வரை மதிப்பிடப்பட்ட மின்னழுத்தத்தில் பயன்படுத்தப்படுகிறது, இது 95 ஏ வரை மதிப்பிடப்பட்டது, தயாரிப்பதற்கும் உடைப்பதற்கும், ஏசி மோட்டாரை அடிக்கடி தொடங்குகிறது மற்றும் கட்டுப்படுத்துகிறது. துணை தொடர்புத் தொகுதி, டைமர் தாமதம் மற்றும் இயந்திர-இடைப்பட்ட சாதனம் போன்றவற்றுடன் இணைந்து, இது தாமத தொடர்பு, மெக்கானிக்கல் இன்டர்லாக் காண்டாக்டர், ஸ்டார்-டெல்டா ஸ்டார்டர் ஆகிறது. பொருந்தக்கூடிய வெப்ப ரிலேவுடன் இணைந்து செயல்படும்போது இது ஒரு மின்காந்த ஸ்டார்ட்டராக மாறும், இது அதிக சுமை சுற்று பாதுகாக்க முடியும். IEC60947-4-1 இன் படி தொடர்பு தயாரிக்கப்படுகிறது.

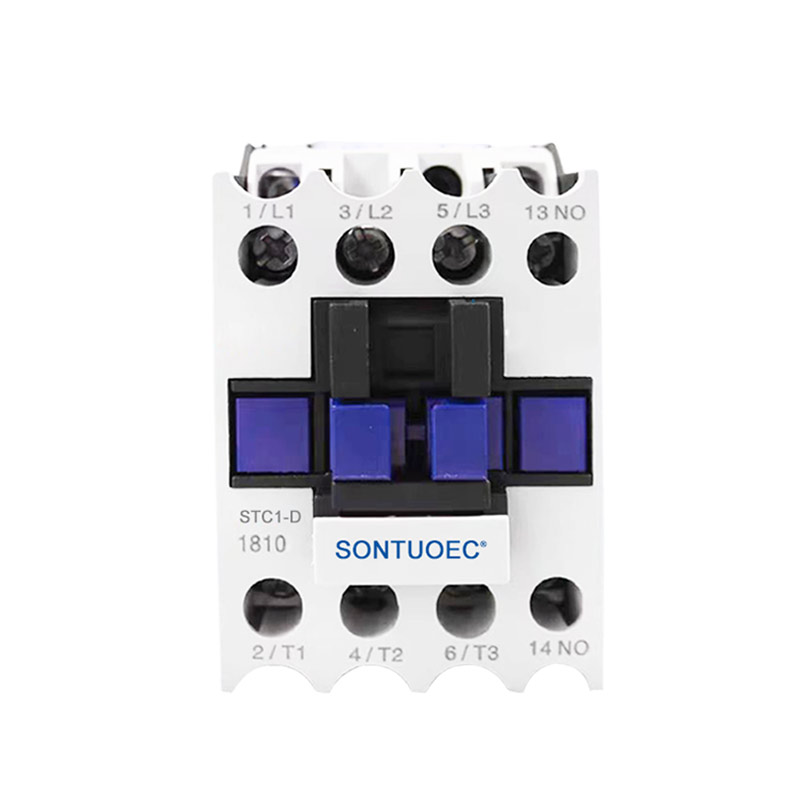

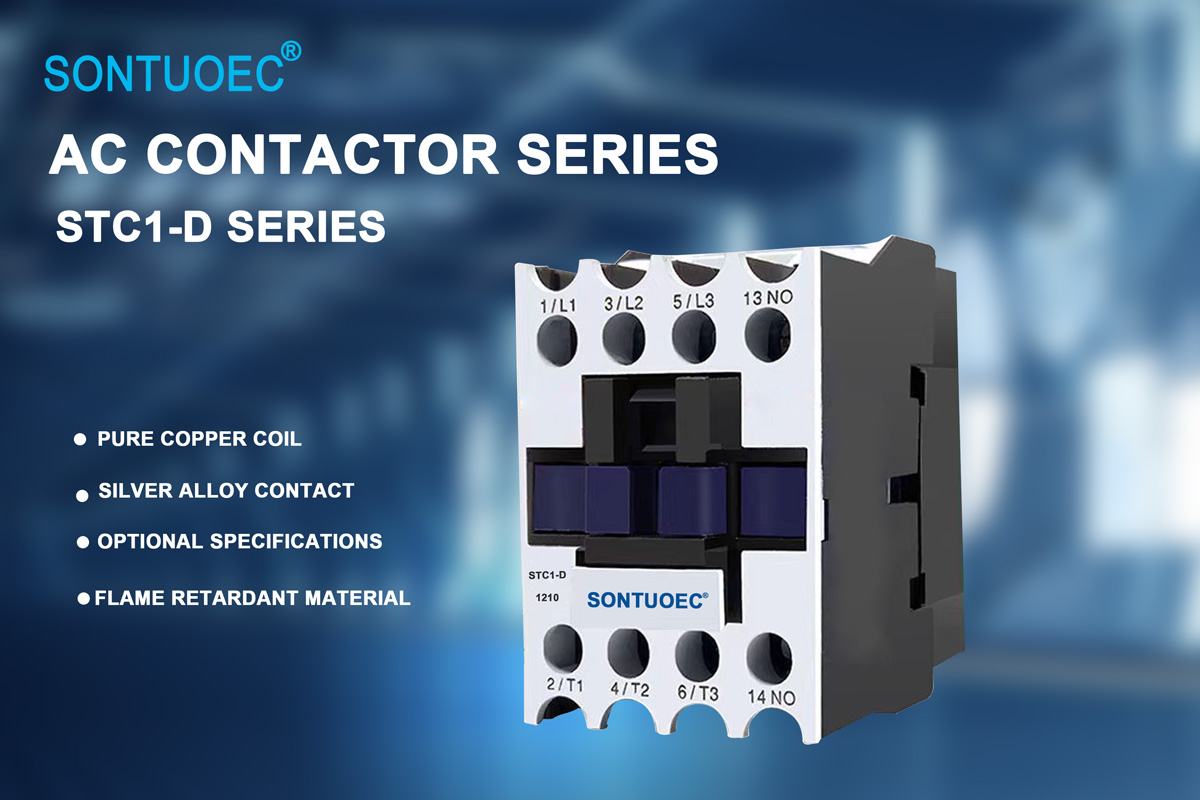

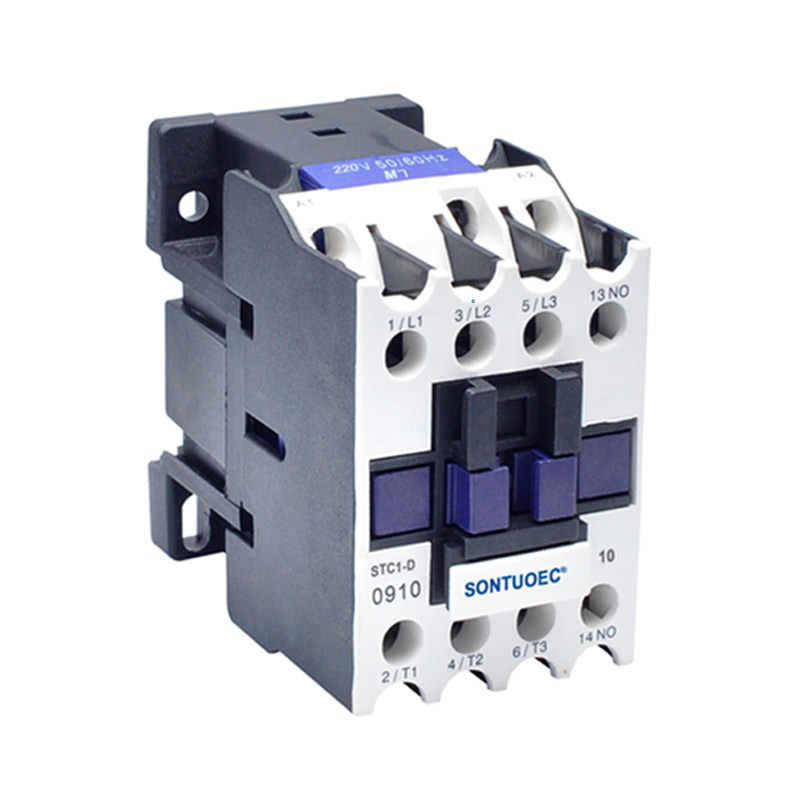

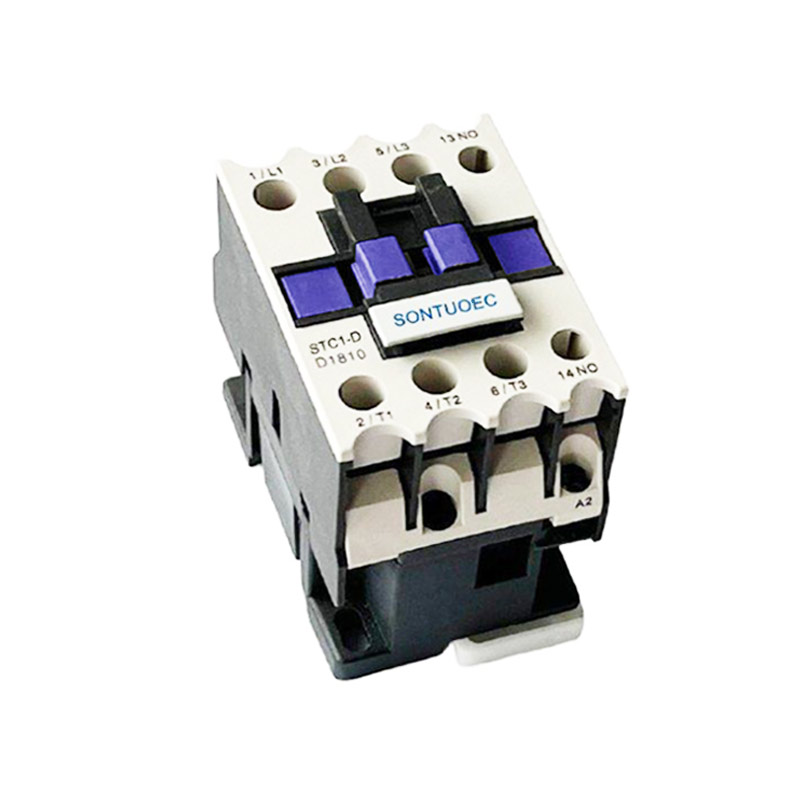

மாதிரி:STC1-D

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தட்டச்சு செய்க		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
மதிப்பிடப்பட்ட பணி மின்னோட்டம் (அ)	AC3	9	12	18	25	32	40	50	65	80	95
மதிப்பிடப்பட்ட பணி மின்னோட்டம் (அ)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
நிலையான சக்தி மதிப்பீடுகள் 3-கட்ட மோட்டார்கள் ஏசி -3 பிரிவில் 50/60 ஹெர்ட்ஸ்	220/230 வி	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 வி	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 வி	4	5.5	9	11	15	22	25	37	45	45
	500 வி	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 வி	5.5	7.5	10	15	18.5	30	33	37	45	55
மதிப்பிடப்பட்ட வெப்ப மின்னோட்டம் (அ)		20	20	32	40	50	60	80	80	125	125
மின் வாழ்க்கை	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
மின் வாழ்க்கை	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
இயந்திர வாழ்க்கை (x104)		1000	1000	1000	1000	800	800	800	800	600	600

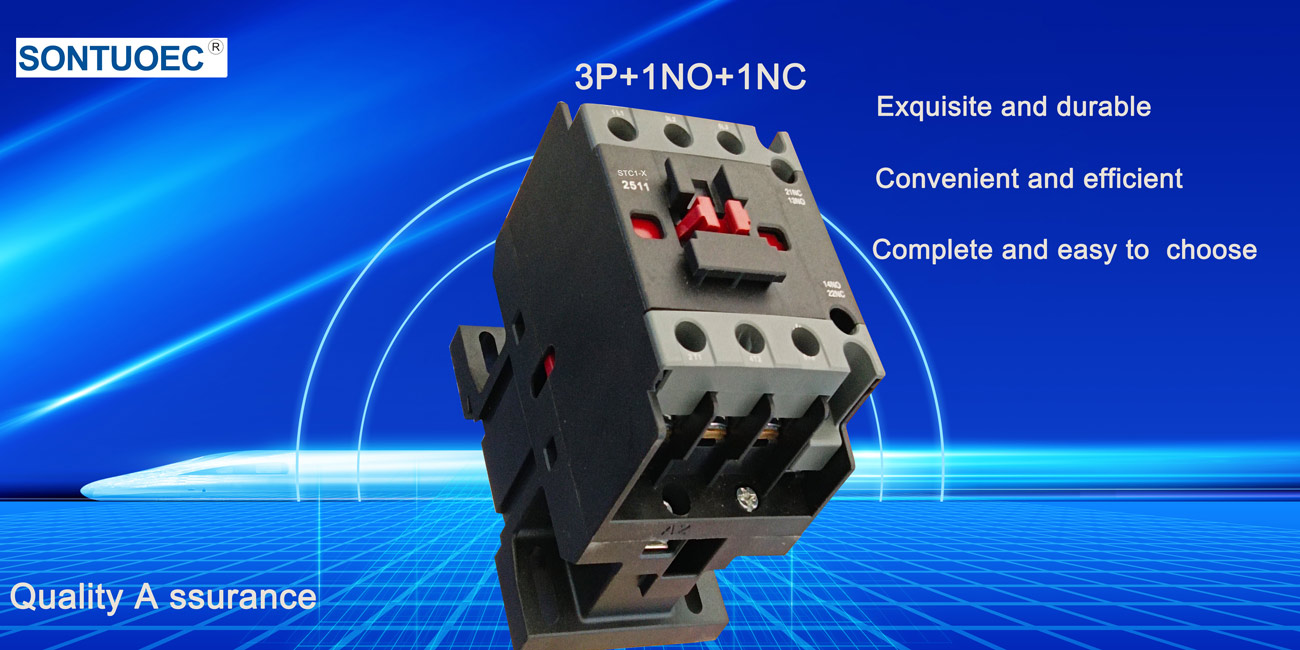

தொடர்புகளின் எண்ணிக்கை	3p+இல்லை					3p+nc+இல்லை

தயாரிப்பு அம்சங்கள்

உயர் செயல்திறன்: எலக்ட்ரானிக்ஸ் தொடர்புகள் தொழில்துறையில் மிகச்சிறிய, லேசான மற்றும் மிகக் குறைந்த விலை சீல் செய்யப்பட்ட தொடர்புகளாக வடிவமைக்கப்பட்டுள்ளன, தற்போதைய மதிப்பீடுகள் 500A (85 ° C க்கு) மற்றும் 2000A இன் குறுக்கிடும் திறன் (320VDC இல்).

ஆற்றல் திறமையானது: உள்ளமைக்கப்பட்ட சுருள் ஆற்றல் சேமிப்பானது 1.7W வைத்திருக்கும் சக்தியில் (12VDC இல்) மட்டுமே இயங்குகிறது மற்றும் தலைகீழ் எலக்ட்ரோமோட்டிவ் சக்தியை (ஈ.எம்.எஃப்) 0V ஆக கட்டுப்படுத்த முடியும்.

பாதுகாப்பு: தயாரிப்பு உள்ளார்ந்த பாதுகாப்பிற்காக ஹெர்மெட்டிக் முறையில் சீல் வைக்கப்பட்டுள்ளது மற்றும் நீண்ட காலமாக செயல்படாதது உட்பட சுருள் அல்லது தொடர்புகளின் ஆக்ஸிஜனேற்ற அல்லது மாசுபாடு இல்லாமல் வெடிக்கும் அல்லது கடுமையான சூழல்களில் செயல்பட முடியும்.

பல்துறை: மின் தொடர்புகளின் நிலையை எளிதாக கண்காணிக்க விருப்ப துணை தொடர்புகள் வழங்கப்படுகின்றன. நெகிழ்வான சுருள்/சக்தி இணைப்புகளையும் கொண்டுள்ளது.

பயன்பாட்டு காட்சிகள்

எலக்ட்ரானிக்ஸ் தொடர்புகள் பலவிதமான பயன்பாடுகளில் பயன்படுத்தப்படுகின்றன, அவை உட்பட ஆனால் அவை மட்டுமல்ல:

பேட்டரி அமைப்புகள்: குறிப்பாக CE குறிப்பது தேவைப்படும் ஐரோப்பிய சமூகம் (EC) பயன்பாடுகளுக்கு மிகவும் பொருத்தமானது.

சுற்று பாதுகாப்பு மற்றும் மாறுதல்: ரிலேக்களின் மாறுதல் மற்றும் காப்புப்பிரதி (வகை III), அத்துடன் டிசி மின்னழுத்த சக்தி கட்டுப்பாடு, சுற்று பாதுகாப்பு மற்றும் AIAG QS9000 வடிவமைப்பில் பாதுகாப்பு போன்றவை.

பிற தொழில்துறை பயன்பாடுகள்: வாகன, விண்வெளி, தகவல் தொடர்பு நெட்வொர்க்குகள், நுகர்வோர் மின்னணுவியல், மருத்துவ மற்றும் சக்தி ஆகியவற்றிற்கும்.
