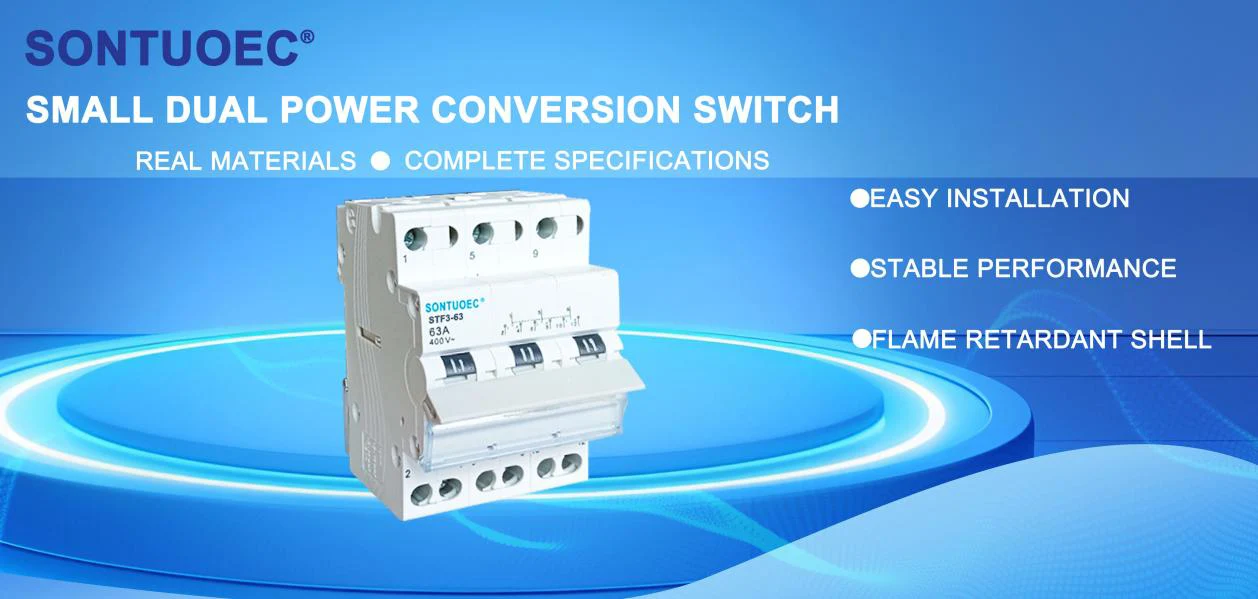

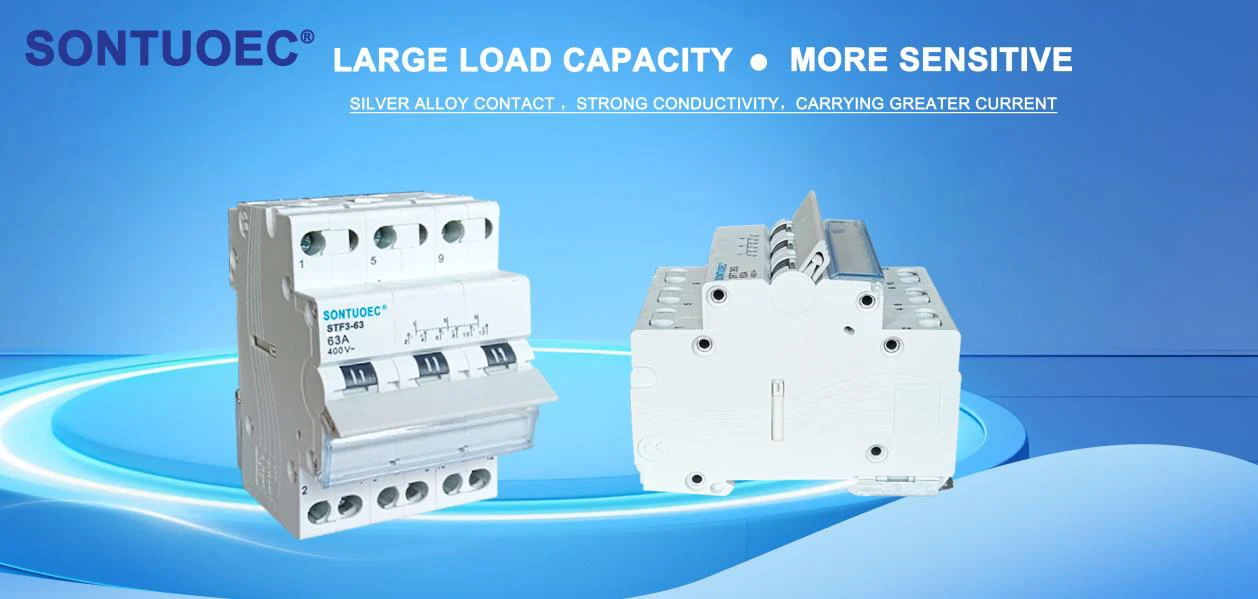

சுவிட்ச் மீது கையேடு மாற்றம்

கையேடு மாற்றம் ஓவர் ஸ்விட்ச் என்பது இரண்டு அல்லது அதற்கு மேற்பட்ட நிலைகளைக் கொண்ட சுவிட்ச் ஆகும், இது ஒரு சுற்றுவட்டத்தின் இணைப்பு நிலையை மாற்ற கைமுறையாக இயக்க முடியும். காப்புப்பிரதி சக்தி மாறுதல், உபகரணங்கள் தொடக்க மற்றும் நிறுத்தக் கட்டுப்பாடு போன்ற வெவ்வேறு சுற்று பாதைகள் தேர்ந்தெடுக்கப்பட வேண்டிய பயன்பாடுகளில் இது பொதுவாகப் பயன்படுத்தப்படுகிறது.

மாதிரி:SFT2-63

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

உருப்படி	SFT2-63
மதிப்பிடப்பட்ட வேலை மின்னோட்டம்	16,20,25,32,40,63 அ
துருவம்	1 ப, 2 பி, 3 பி, 4 ப
மதிப்பிடப்பட்ட வேலை மின்னழுத்தம்	230/400 வி
மின்னழுத்தத்தை கட்டுப்படுத்துதல்	AC230V/380V
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம்	AC690V
இடமாற்ற நேரம்	≤2 கள்
அதிர்வெண்	50/60 ஹெர்ட்ஸ்
இயக்க மாதிரி	கையேடு (I-O-II)
ஏடிஎஸ் நிலை	சி
இயந்திர வாழ்க்கை	10000 முறை
மின் வாழ்க்கை	5000 முறை

செயல்பாட்டின் கொள்கை

ஒரு கையேடு தலைகீழ் சுவிட்சின் பணிபுரியும் கொள்கை ஒப்பீட்டளவில் எளிது. வெவ்வேறு நிலைகளில் வெவ்வேறு சுற்றுகளுடன் இணைக்கப்பட்டுள்ள ஒன்று அல்லது அதற்கு மேற்பட்ட தொடர்புகள் இதில் உள்ளன. கைப்பிடி அல்லது குமிழ் இயக்கப்படும் போது, தொடர்புகள் அதனுடன் நகரும், இதனால் சுற்று இணைப்பின் நிலையை மாற்றுகிறது.

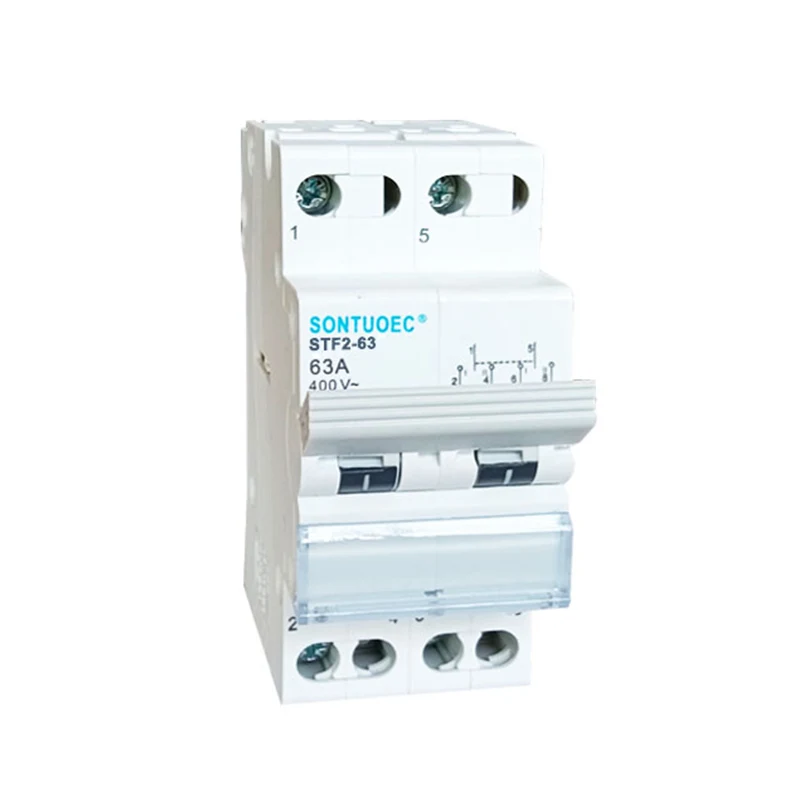

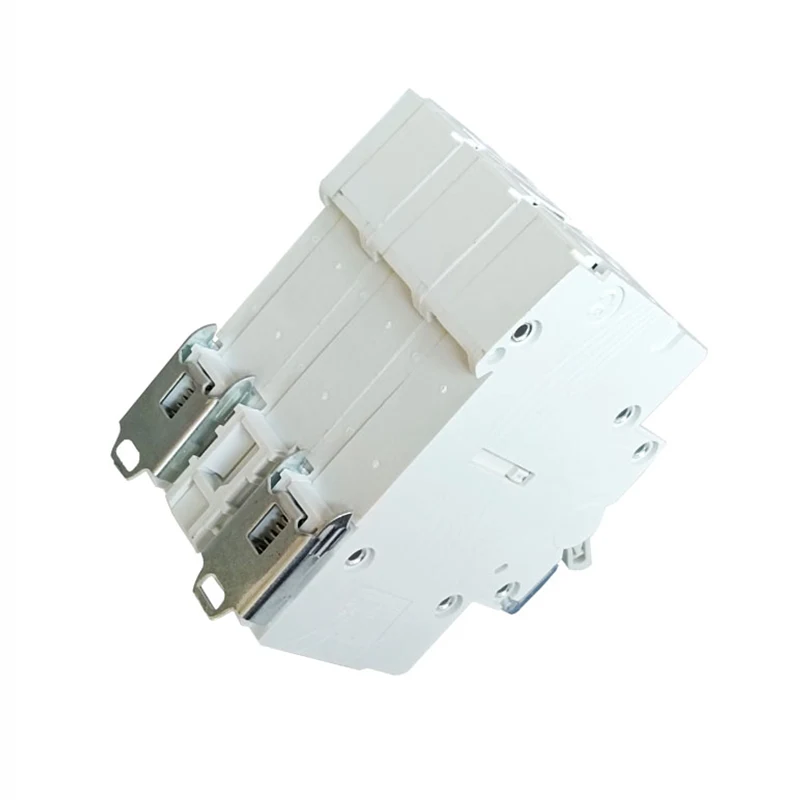

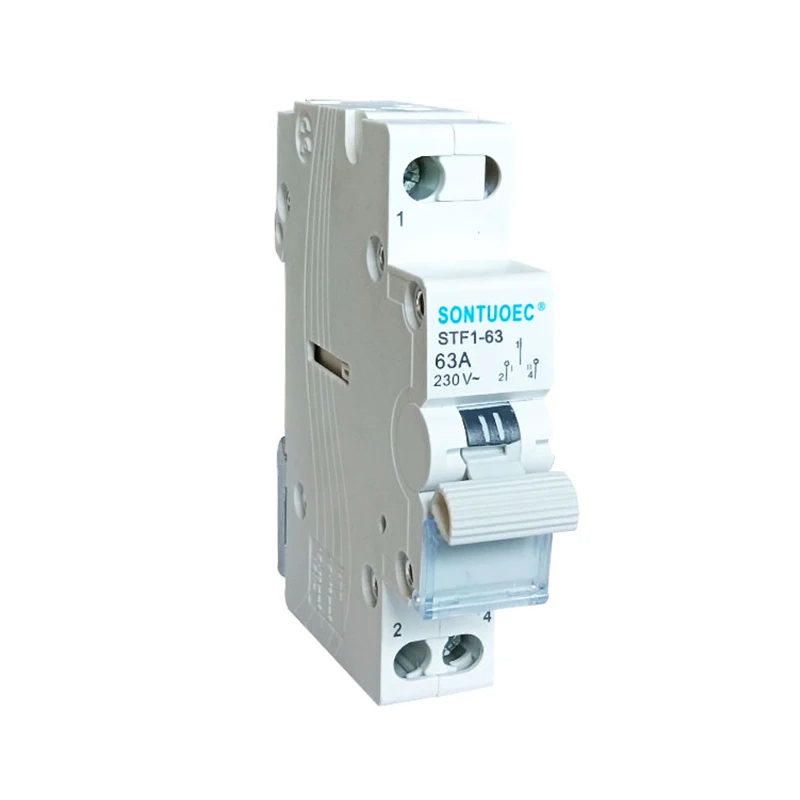

Manual Change Over Switch

வகைகள் மற்றும் கட்டமைப்புகள்

கையேடு தலைகீழ் சுவிட்சுகள் பல்வேறு வகைகள் மற்றும் உள்ளமைவுகளில் கிடைக்கின்றன, பின்வருபவை பொதுவானவை:

ஒற்றை-துருவ, ஒற்றை-வீசுதல் (SPST) சுவிட்சுகள்: ஒரு சுற்று இணைக்க அல்லது துண்டிக்க ஒரே ஒரு தொடர்பு மட்டுமே உள்ளது.

ஒற்றை-துருவ, டபுள்-த்ரோ (SPDT) சுவிட்சுகள்: ஒரு பொதுவான தொடர்பு மற்றும் இரண்டு விருப்ப தொடர்புகளைக் கொண்டிருங்கள், அவை இரண்டு வெவ்வேறு சுற்றுகளுக்கு கைமுறையாக மாற்றப்படலாம்.

இரட்டை-துருவ, டபுள்-த்ரோ (டிபிடிடி) சுவிட்சுகள்: இரண்டு சுயாதீன ஒற்றை-துருவ, இரட்டை-வீசுதல் சுவிட்சுகள் ஒரே நேரத்தில் இரண்டு சுற்றுகளை மாற்றலாம்.

கூடுதலாக, கையேடு தலைகீழ் சுவிட்சுகளை நிறுவல் முறை, மதிப்பிடப்பட்ட மின்னோட்டம் மற்றும் மதிப்பிடப்பட்ட மின்னழுத்தம் போன்ற அளவுருக்களின்படி வகைப்படுத்தலாம்.

பயன்பாட்டு காட்சிகள்

கையேடு தலைகீழ் சுவிட்சுகள் பல்வேறு சூழ்நிலைகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன, அவை கையேடு சுற்று மாறுதல் தேவைப்படும்:

காத்திருப்பு சக்தி மாறுதல்: மின் அமைப்புகளில், பிரதான மின்சாரம் தோல்வியுற்றால், சாதனங்களின் தொடர்ச்சியான செயல்பாட்டை உறுதிப்படுத்த கையேடு தலைகீழ் சுவிட்ச் காத்திருப்பு மின்சார விநியோகத்திற்கு மாற பயன்படுத்தலாம்.

உபகரணங்கள் தொடக்க மற்றும் நிறுத்தக் கட்டுப்பாடு: தொழில்துறை ஆட்டோமேஷன் கட்டுப்பாட்டு அமைப்புகளில், கையேடு தலைகீழ் சுவிட்சுகள் பொதுவாக உபகரணங்கள் தொடக்க மற்றும் நிறுத்தக் கட்டுப்பாட்டுக்கு பயன்படுத்தப்படுகின்றன.

சுற்று சோதனை மற்றும் பிழைத்திருத்தம்: சுற்று சோதனை மற்றும் பிழைத்திருத்தத்தின் போது, சோதனை மற்றும் பகுப்பாய்விற்கான வெவ்வேறு சுற்று பாதைகளைத் தேர்ந்தெடுக்க கையேடு தலைகீழ் சுவிட்சுகள் பயன்படுத்தப்படலாம்.
