ஓவர்வோல்டேஜ் மற்றும் அண்டர்வோல்டேஜ் பாதுகாவலர்கள்

ஓவர் வோல்டேஜ் மற்றும் அண்டர்வோல்டேஜ் பாதுகாவலர்கள் என்பது ஒரு சுற்றுவட்டத்தில் மின்னழுத்தத்தை ஒரு தொகுப்பு மதிப்பை மீறி சேதப்படுத்தும் கருவிகளைத் தடுக்க பயன்படுத்தப்படும் ஒரு பாதுகாப்பு சாதனமாகும். ஒரு அண்டர்வோல்டேஜ் பாதுகாப்பான் என்பது ஒரு சுற்றுவட்டத்தில் மின்னழுத்தம் மிகக் குறைவாக இருப்பதையும், உபகரணங்களை சேதப்படுத்துவதையோ அல்லது சரியாக செயல்படத் தவறிவிடுவதையோ தடுக்கப் பயன்படும் ஒரு பாதுகாப்பு சாதனமாகும்.

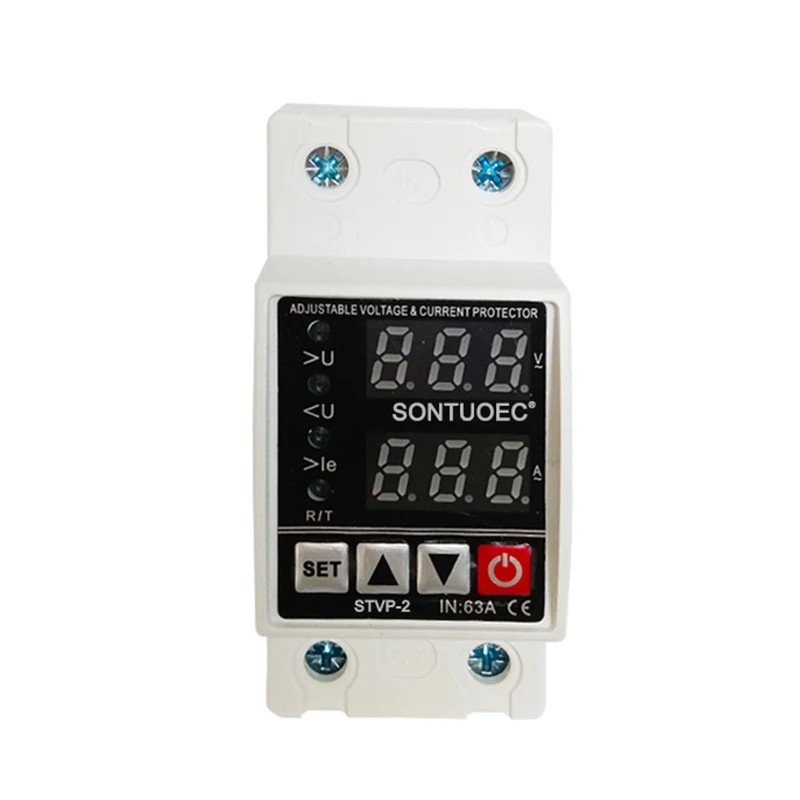

மாதிரி:STVP-2

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தயாரிப்பு அளவுருக்கள்:

மாதிரி எண்	STVP-2
மின்சாரம்	230vac 50/60 ஹெர்ட்ஸ்
Max.loading சக்தி	1 ~ 63A சரிசெய்யக்கூடிய (இயல்புநிலை: 63 அ)
அதிக மின்னழுத்தம் பாதுகாப்பு மதிப்பு வரம்பு	230 வி ~ 300 ~ ஆஃப் (இயல்புநிலை: 270 வி)
அதிக மின்னழுத்தம் மீட்பு மின்னழுத்த வரம்பு	225 வி-295 வி (இயல்புநிலை: 250 வி)
அதிக மின்னழுத்தம் பாதுகாப்பு நடவடிக்கை நேரம்	0.1S ~ 30 கள் (இயல்புநிலை மதிப்பு: 0.5 எஸ்)
ஓவர்-மின்னழுத்த ஆர் சுற்றுச்சூழல் தாமத நேரம்	1s ~ 500 கள் (இயல்புநிலை: 30 கள்)
கீழ் மின்னழுத்த பாதுகாப்பு மதிப்பு வரம்பு	140 வி-210 வி --Off (இயல்புநிலை: 170 வி)
கீழ் மின்னழுத்த மீட்பு மின்னழுத்த வரம்பு	145 வி-215 வி (இயல்புநிலை: 190 வி)
கீழ் மின்னழுத்த பாதுகாப்பு நடவடிக்கை நேரம்	0.1S ~ 30 கள் (இயல்புநிலை: 0.5S)
கீழ் மின்னழுத்த ஆர் சுற்றுச்சூழல் தாமத நேரம்	1s ~ 500 கள் (இயல்புநிலை: 30 கள்)
அதிக நடப்பு சரிசெய்தல் வரம்பு	1-40A (இயல்புநிலை 20 அ) 1-63 அ (இயல்புநிலை: 40 அ)
அதிக நடப்பு செயல் வரம்பு	0.1 ~ 30 வினாடி (இயல்புநிலை: 0.5 எஸ்)
அதிகப்படியான-நடப்பு ஆர் சுற்றுச்சூழல் தாமத நேரம்	1s ~ 500 கள் (இயல்புநிலை: 30 கள்)
பவர்-ஆன் தாமதம் நேரம்	1s ~ 500 கள் (இயல்புநிலை: 10 கள்)
சக்தி நுகர்வு	<2w
மின்சாரம் இயந்திர வாழ்க்கை	100,000 முறை
நிறுவல்	35 மிமீ டின் ரெயில்

மூன்று கட்ட சமநிலை இயக்க நேரம்

இல்லை.	அமைப்பின் நேரங்கள்	இயக்க நேரம்			தொடக்க நிலை	சுற்றுப்புற வெப்பநிலை
1	1.05	> 2 ம			குளிர் நிலை	20 ± 5oC
2	1.2	<2 எச்			வெப்ப நிலை (எண் 1 சோதனையைத் தொடர்ந்து)
3	1.5	<4 நிமிடங்கள்
4	7.2	10 அ	2s	≤63 அ	குளிர் நிலை
		10	4S	> 63 அ

கட்ட-இழக்கும் இயக்கம் பண்பு

இல்லை.	அமைப்பின் நேரங்கள்		இயக்க நேரம்	தொடக்க நிலை	சுற்றுப்புற வெப்பநிலை
	எந்த இரண்டு கட்டங்களும்	மற்றொரு கட்டம்
1	1	0.9	> 2 ம	குளிர் நிலை	20 ± 5oC
2	1.15	0	<2 எச்	வெப்ப நிலை (எண் 1 சோதனையைத் தொடர்ந்து)

செயல்பாட்டின் கொள்கை:

சுற்றுவட்டத்தில் மின்னழுத்தத்தை கண்காணிப்பதன் மூலம், மின்னழுத்தம் அமைக்கப்பட்ட மதிப்பை விட குறைவாக இருக்கும்போது, குறைந்த மின்னழுத்த பாதுகாப்பான் மின்சார விநியோகத்தை துண்டிக்கும் அல்லது உபகரணங்கள் சேதமடைவதைத் தடுக்க பிற பாதுகாப்பு நடவடிக்கைகளை எடுப்பது அல்லது பொதுவாக வேலை செய்ய முடியாமல் போகும்.

பயன்பாட்டு காட்சி:

மின்சார மின் அமைப்பு, தொழில்துறை ஆட்டோமேஷன் கட்டுப்பாட்டு அமைப்பு, வீட்டு உபகரணங்கள் மற்றும் பல நிலையான மின்னழுத்த வழங்கல் தேவைப்படும் பல்வேறு சந்தர்ப்பங்களுக்கு ஏற்றது.

அம்சங்கள்:

அதிக உணர்திறன், துல்லியமான செயல் மற்றும் நம்பகமான பாதுகாப்பு ஆகியவற்றால் வகைப்படுத்தப்படுகிறது.

இது சாதனங்களை கீழ்நோக்கி சேதத்திலிருந்து பாதுகாக்க முடியும் மற்றும் உபகரணங்கள் பொதுவாக நிலையான மின்னழுத்த சூழலின் கீழ் செயல்படுவதை உறுதிசெய்யும்.

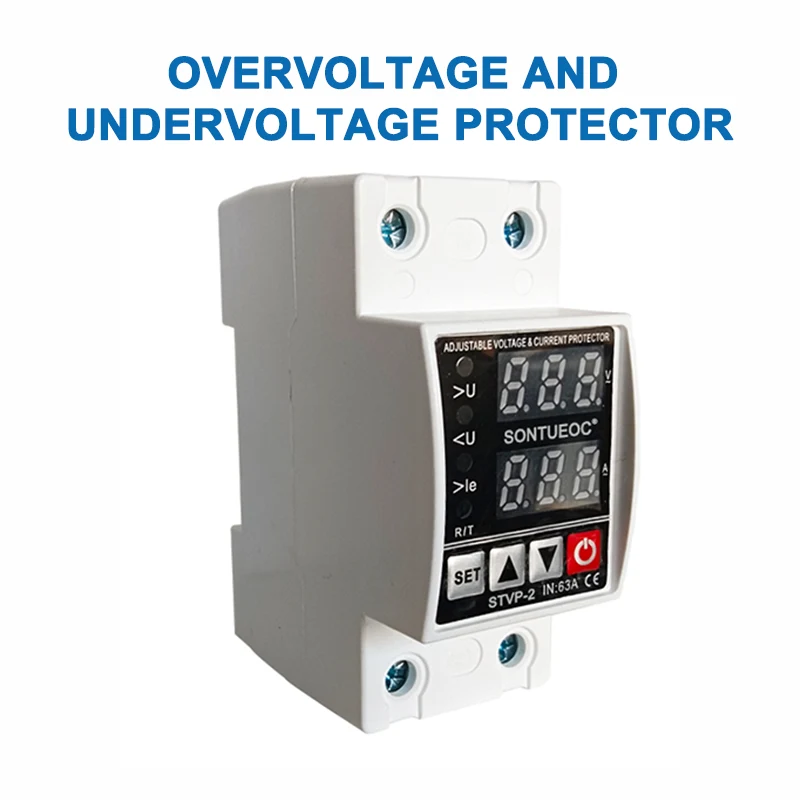

Overvoltage and Undervoltage Protectors

குறிப்பிடப்பட்டுள்ளது: நீங்கள் முதலில் தயாரிப்பை இணைக்கும்போது, நீங்கள் 10 வினாடிகள் காத்திருக்க வேண்டும் (பவர்-ஆன் தாமத நேரம்: 1 s ~ 50 0 கள் (இயல்புநிலை: 10 கள்)), சிவப்பு விளக்கு அணைக்கப்பட்ட பிறகு, தயாரிப்பு வேலை செய்யும்.

Overvoltage and Undervoltage Protectors

ஒருங்கிணைந்த பாதுகாப்பாளர்கள்

தனித்தனி ஓவர் வோல்டேஜ் மற்றும் அண்டர்வோல்டேஜ் பாதுகாப்பாளர்களுக்கு கூடுதலாக, ஒருங்கிணைந்த பாதுகாப்பாளர்கள் உள்ளனர், அவை ஓவர்வோல்டேஜ் மற்றும் அண்டர்வோல்டேஜ் பாதுகாப்பு இரண்டையும் வழங்குகின்றன. இந்த ஒருங்கிணைந்த பாதுகாப்பாளர்கள் பொதுவாக மிகவும் விரிவான பாதுகாப்பு பண்புகளைக் கொண்டுள்ளனர் மற்றும் ஒரே நேரத்தில் பல மின்னழுத்த முரண்பாடுகளுக்கு பதிலளிக்கும் திறன் கொண்டவர்கள், இது சுற்றுகள் மற்றும் உபகரணங்களுக்கு இன்னும் விரிவான பாதுகாப்பை வழங்குகிறது.
