STB1-63 மினியேச்சர் சர்க்யூட் பிரேக்கர்

MCB, முழு பெயர் மினியேச்சர் சர்க்யூட் பிரேக்கர். STB1-63 மினியேச்சர் சர்க்யூட் பிரேக்கர் என்பது சுற்றுகள் மற்றும் உபகரணங்களைப் பாதுகாக்கப் பயன்படுத்தப்படும் ஒரு மின் பாதுகாப்பு சாதனமாகும், இது அசாதாரண மின்னோட்டம் (எ.கா., அதிக சுமைகள், குறுகிய சுற்றுகள் போன்றவை) ஏற்பட்டால் விரைவாக சுற்றுகளை வெட்டும் திறன் கொண்டது, இதனால் மின் தீ மற்றும் உபகரணங்கள் சேதத்தைத் தடுக்கிறது.

மாதிரி:STB1-63

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

மாதிரி	STB1-63
தரநிலை	IEC60898-1
துருவம்	1 ப, 2 பி, 3 பி, 4 ப
ட்ரிப்பிங் வளைவு	பி, சி, டி
மதிப்பிடப்பட்ட குறுகிய சுற்று திறன் (ஐ.சி.என்)	3 கே, 4.5 கே, 6 கே
மதிப்பிடப்பட்ட மின்னோட்டம் (இல்)	1,2,4,610,16,20,25,32,40,50,63 அ
மதிப்பிடப்பட்ட மின்னழுத்தம் (ஐ.நா)	AC230 (240)/400 (415) வி
காந்த வெளியீடுகள்	பி வளைவு: 3 இன் முதல் 5 அங்குலம் வரை சி வளைவு: 5in மற்றும் 10in க்கு இடையில் டி வளைவு: 10in மற்றும் 14in க்கு இடையில்
மின் இயந்திர சகிப்புத்தன்மை	6000 சுழற்சிகளுக்கு மேல்

STB1-63 மினியேச்சர் சர்க்யூட் பிரேக்கரின் முக்கிய செயல்பாடுகள்

1.overload பாதுகாப்பு: சுற்றுவட்டத்தின் மின்னோட்டம் MCB இன் மதிப்பிடப்பட்ட மதிப்பை மீறும் போது, STB1-63 மினியேச்சர் சர்க்யூட் பிரேக்கர்வில் தானாகவே சுற்று மற்றும் உபகரணங்கள் வெப்பமடைவதைத் தடுக்க ஒரு குறிப்பிட்ட காலத்திற்குள் சுற்றுக்கு துண்டிக்கப்படுகிறது.

2. ஷார்ட்-சர்க்யூட் பாதுகாப்பு: சுற்றுக்கு ஒரு குறுகிய சுற்று நிகழும்போது, STB1-63 மினியேச்சர் சர்க்யூட் பிரேக்கர்வில் குறுகிய சுற்று மின்னோட்டம் சுற்று மற்றும் உபகரணங்களை சேதப்படுத்துவதைத் தடுக்க உடனடியாக சுற்றுவட்டத்தை துண்டித்துவிட்டது.

3.லீகேஜ் பாதுகாப்பு (சில எம்.சி.பிக்கள் இந்த செயல்பாட்டைக் கொண்டுள்ளன): கசிவு பாதுகாப்பைக் கொண்ட எம்.சி.பி-களுக்கு, சுற்றுக்கு கசிவு இருக்கும்போது, எஸ்.டி.பி 1-63 மினியேச்சர் சர்க்யூட் பிரேக்கர்வில் தனிப்பட்ட பாதுகாப்பைப் பாதுகாக்க சுற்றுக்கு விரைவாக துண்டிக்கப்படுகிறது.

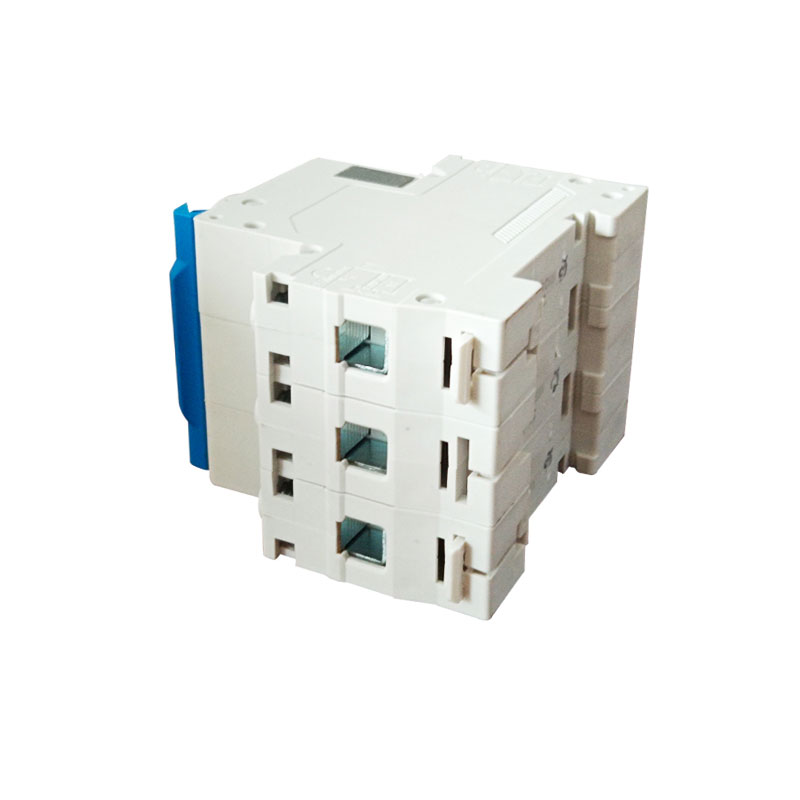

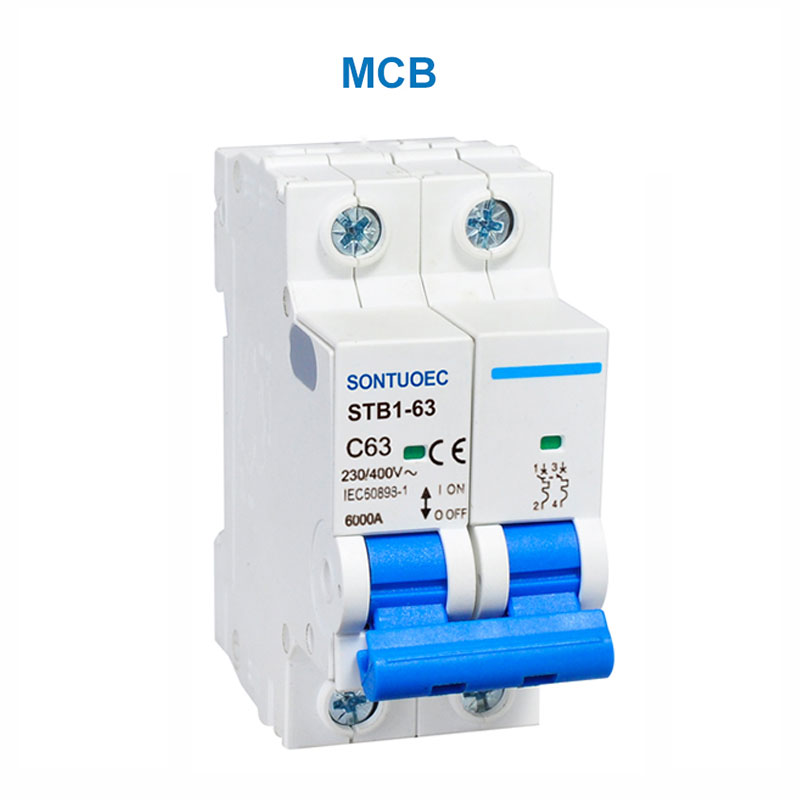

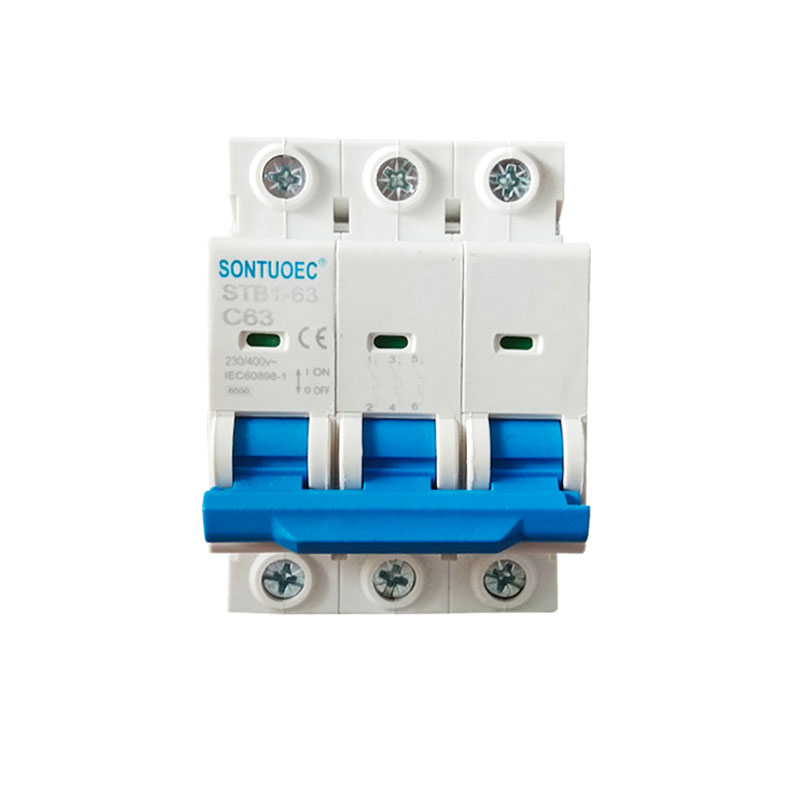

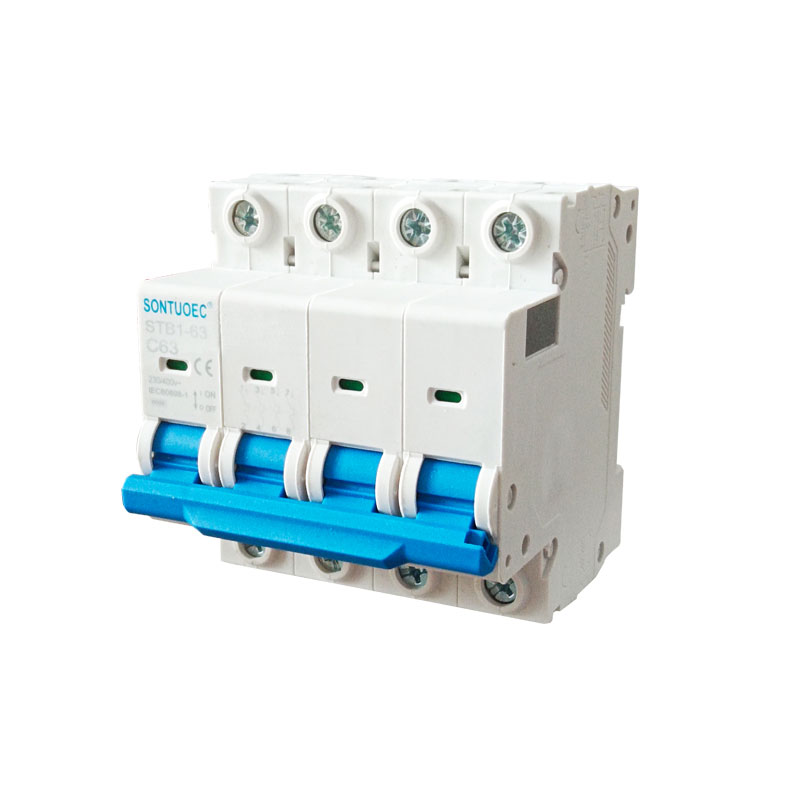

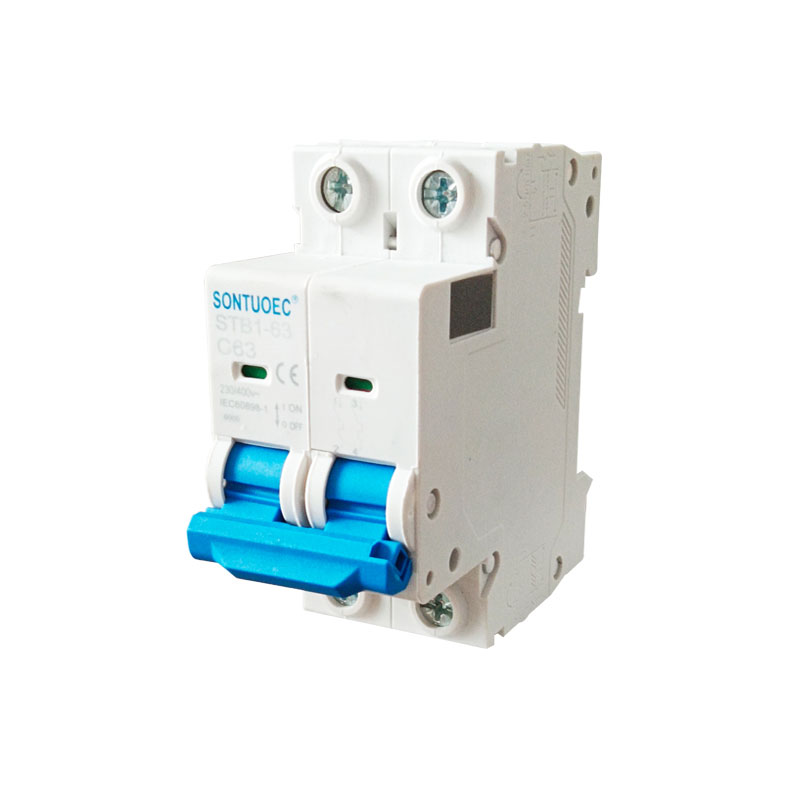

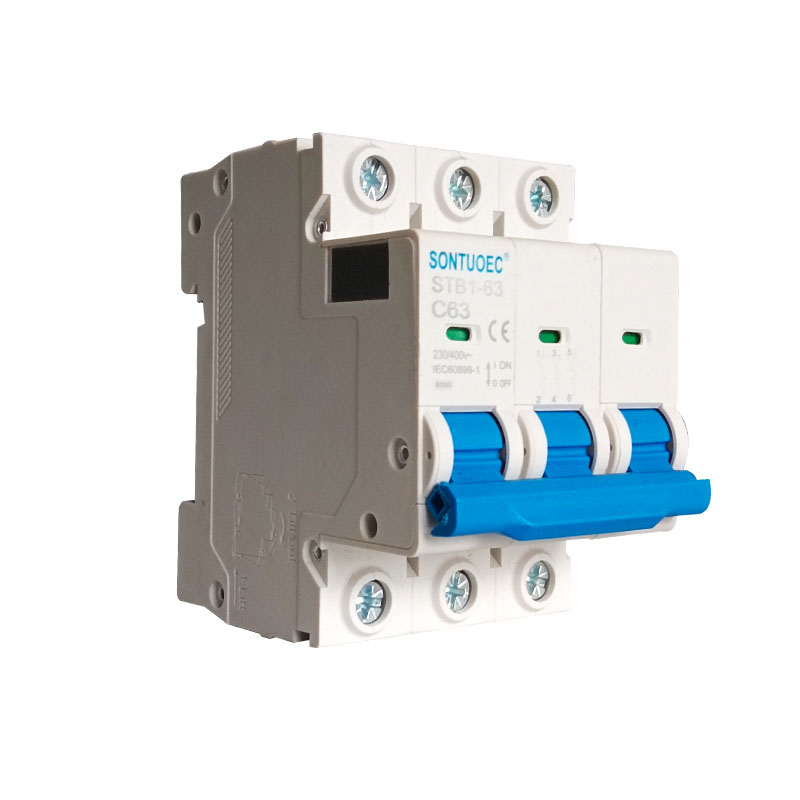

STB1-63 Miniature Circuit Breaker

MCBS இன் செயல்பாட்டின் கொள்கை

MCB கள் வழக்கமாக உள்ளே ஒரு வெப்ப காந்த அல்லது மின்னணு பயணக் கண்டுபிடிப்பாளரைக் கொண்டிருக்கின்றன, இது சுற்றுகளில் மின்னோட்டத்தின் மாற்றங்களைக் கண்டறியப் பயன்படுகிறது. மின்னோட்டம் அசாதாரணமாக இருக்கும்போது, ஸ்ட்ரைக்கர் MCB இன் ட்ரிப்பிங் பொறிமுறையைத் தூண்டுகிறது, இதனால் STB1-63 மினியேச்சர் சர்க்யூட் பிரேக்கர்டோ விரைவாக சுற்றுவட்டத்தை துண்டிக்கிறது.

1.மல் காந்த ஸ்ட்ரைக்கர்: ட்ரிப்பிங்கைத் தூண்டுவதற்கு நடத்துனர் வழியாக மின்னோட்டம் கடந்து செல்லும்போது உருவாக்கப்படும் வெப்பத்தை இது பயன்படுத்துகிறது. மின்னோட்டம் மிகப் பெரியதாக இருக்கும்போது, நடத்துனர் வெப்பமடைகிறது, இதனால் வெப்ப காந்த ஸ்ட்ரைக்கருக்குள் பைமெட்டல் வளைந்து, இதனால் ட்ரிப்பிங் பொறிமுறையைத் தூண்டுகிறது.

2. எலக்ட்ரானிக் ஸ்ட்ரைக்கர்: தற்போதைய மாற்றங்களைக் கண்டறிந்து ட்ரிப்பிங் பொறிமுறையின் செயலைக் கட்டுப்படுத்த இது மின்னணு கூறுகளைப் பயன்படுத்துகிறது. ஒரு அசாதாரண மின்னோட்டம் கண்டறியப்படும்போது, எலக்ட்ரானிக் ஸ்ட்ரைக்கர் சுற்று துண்டிக்க டிரிப்பிங் பொறிமுறைக்கு ஒரு சமிக்ஞையை அனுப்புகிறது.

MCB இன் பயன்பாட்டு காட்சிகள்

அசாதாரண நீரோட்டங்களால் ஏற்படும் சேதத்திலிருந்து சுற்றுகள் மற்றும் உபகரணங்களை பாதுகாக்க குடியிருப்பு, வணிக மற்றும் தொழில்துறை பகுதிகளில் மின் அமைப்புகளில் MCB கள் பரவலாகப் பயன்படுத்தப்படுகின்றன. அவை வழக்கமாக விநியோக பெட்டிகள், சுவிட்ச்போர்டுகள் அல்லது கட்டுப்பாட்டு பெட்டிகளில் நிறுவப்படுகின்றன, மேலும் அவை ஒரு சுற்றுகளின் பிரதான சுவிட்ச் அல்லது கிளை சுவிட்சாக பயன்படுத்தப்படுகின்றன.

MCB களின் தேர்வு மற்றும் நிறுவல்

1. தேர்வு: MCB களைத் தேர்ந்தெடுக்கும்போது, சுற்று மதிப்பிடப்பட்ட மின்னோட்டம், மின்னழுத்த நிலை, பாதுகாப்பு பண்புகள் மற்றும் கசிவு பாதுகாப்பு தேவையா போன்ற காரணிகளை நீங்கள் கருத்தில் கொள்ள வேண்டும். தேர்ந்தெடுக்கப்பட்ட STB1-63 மினியேச்சர் சர்க்யூட் பிரேக்கர்கெர்ஸை உள்ளூர் மின் பாதுகாப்பு தரநிலைகள் மற்றும் விதிமுறைகளுடன் உறுதிப்படுத்துவதும் முக்கியம்.

2. இன்ஸ்டாலேஷன்: STB1-63 மினியேச்சர் சர்க்யூட் பிரேக்கர்ஷர் வறண்ட, காற்றோட்டமான சூழலில் அரிக்கும் வாயுக்கள் இல்லாமல் நிறுவப்பட்டு, அது சரியாகவும் பாதுகாப்பாகவும் கம்பி செய்யப்படுவதை உறுதிசெய்கிறது. நிறுவலின் போது, தொடர்புடைய மின் பாதுகாப்பு விதிமுறைகள் மற்றும் இயக்க நடைமுறைகள் கவனிக்கப்பட வேண்டும்.
