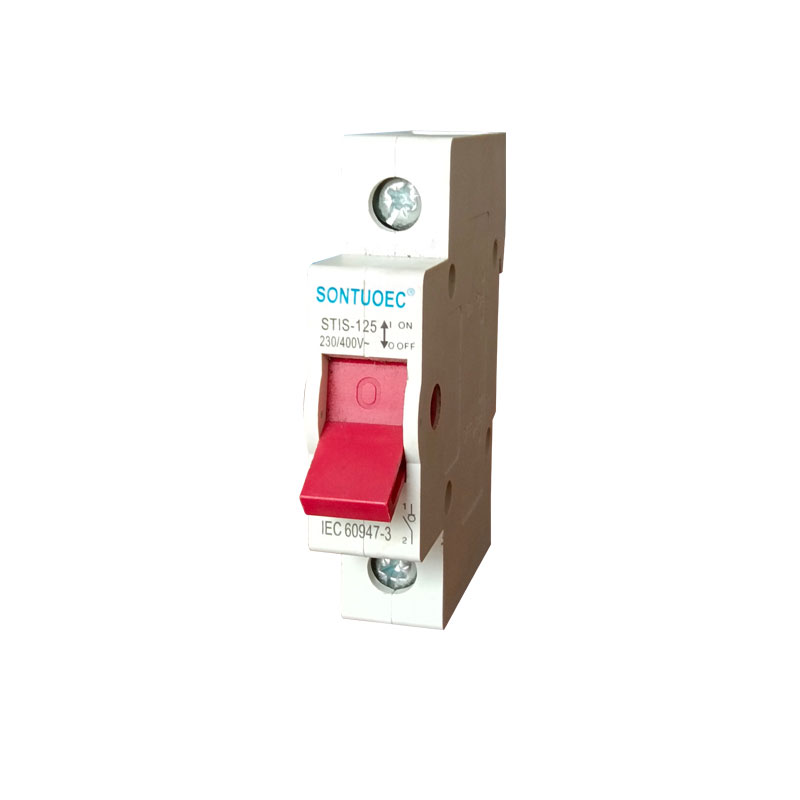

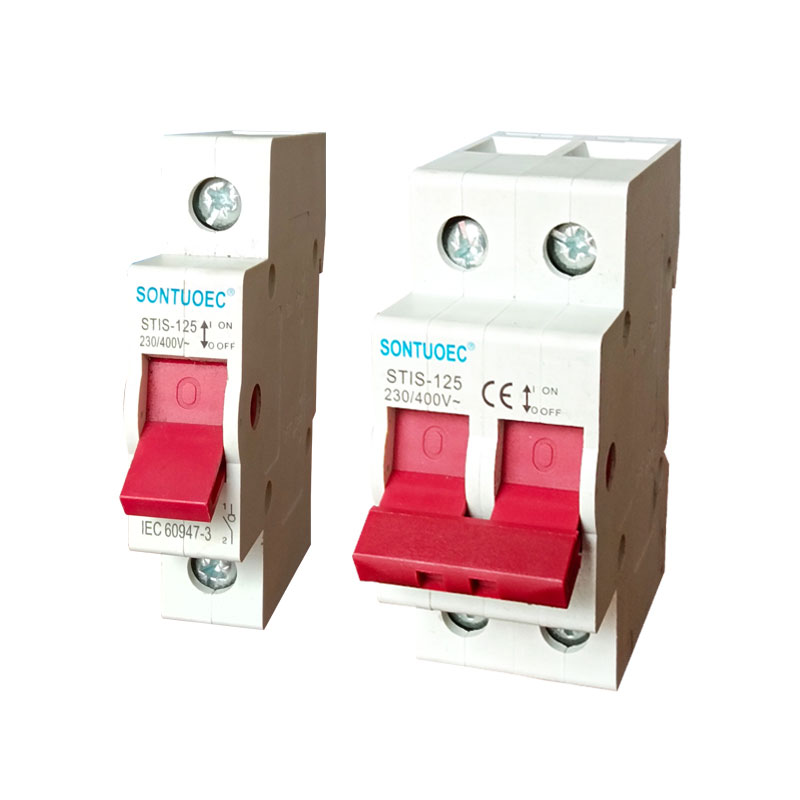

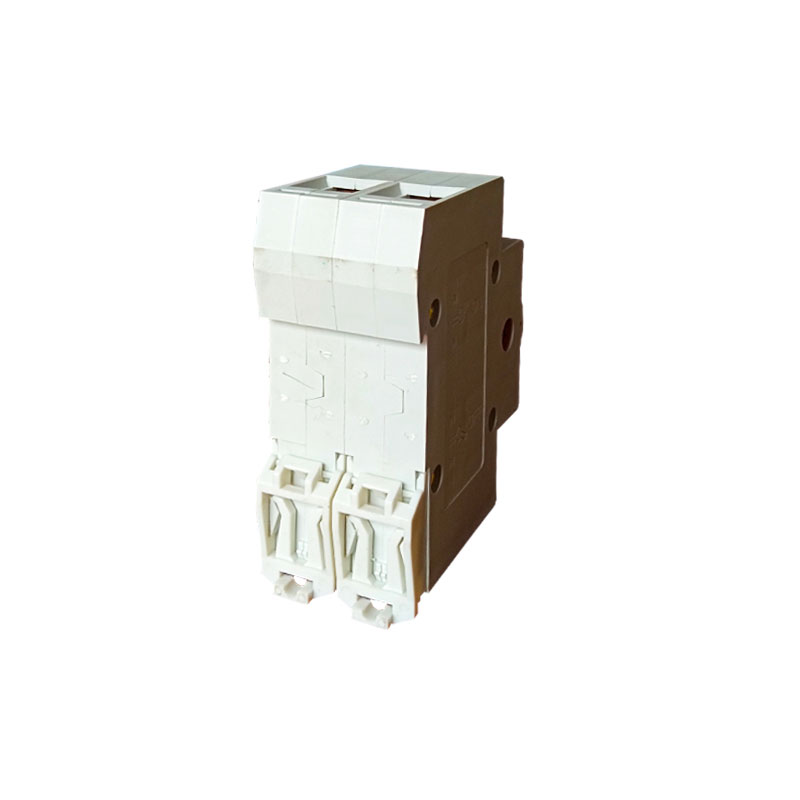

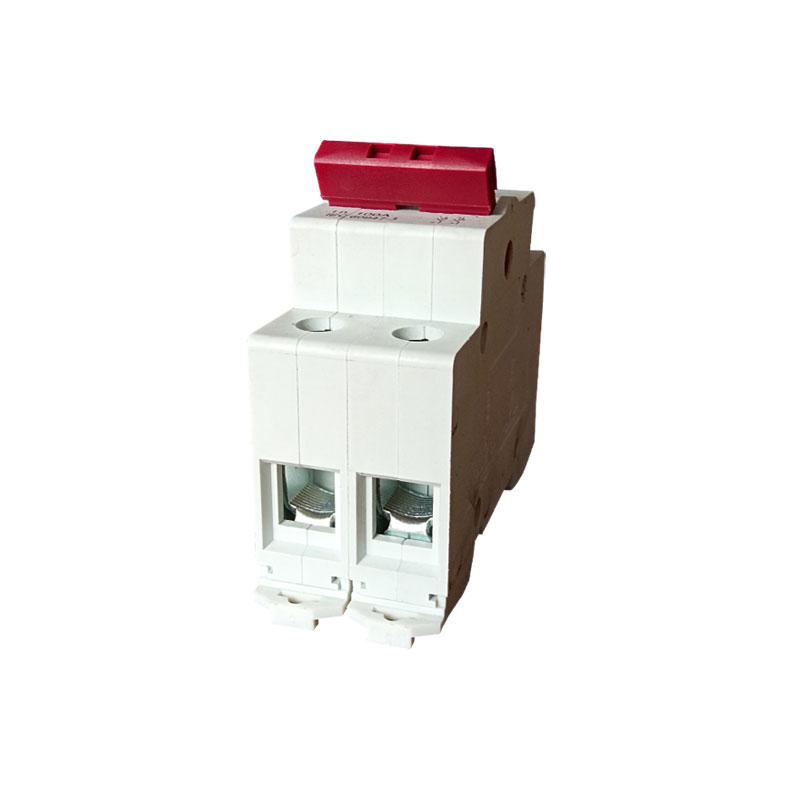

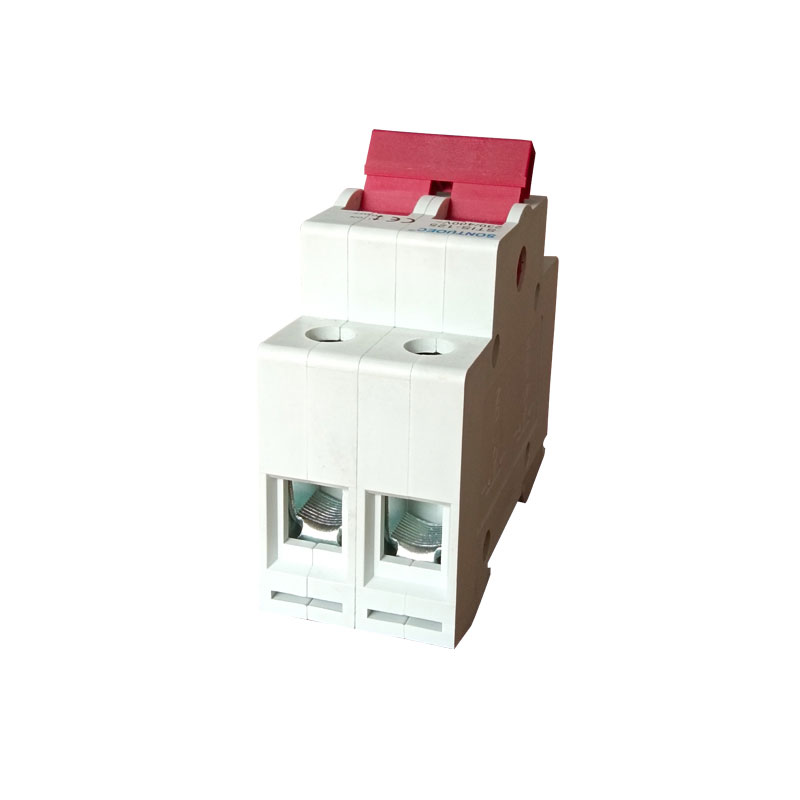

STIS-125 ஐசோலேட்டர் சுவிட்ச்

STIS-125 ஐசோலேட்டர் சுவிட்ச் என்பது மின் அமைப்புகளில் சுற்றுகளை தனிமைப்படுத்த, பிரிக்க அல்லது இணைக்கப் பயன்படுத்தப்படும் சிறப்பாக வடிவமைக்கப்பட்ட சுவிட்சுகள் ஆகும். இது பொதுவாக சுமை நீரோட்டங்களை உடைக்கும் திறனைக் கொண்டிருக்கவில்லை, ஆனால் சுமை அல்லது மிகக் குறைந்த மின்னோட்டம் இல்லாத இடத்தில் பாதுகாப்பாக பிரித்து சுற்றுகளை மூடலாம். துண்டிக்கப்பட்ட சுவிட்சின் முதன்மை செயல்பாடு என்னவென்றால், மின் சாதனங்களை சேவையாற்றும்போது அல்லது ஆய்வு செய்யும்போது பணியாளர்களால் பாதுகாப்பாக அணுக முடியும் என்பதை உறுதிப்படுத்த துண்டிப்பு புள்ளியை வழங்குவதாகும்.

மாதிரி:STIS-125

விசாரணையை அனுப்பு

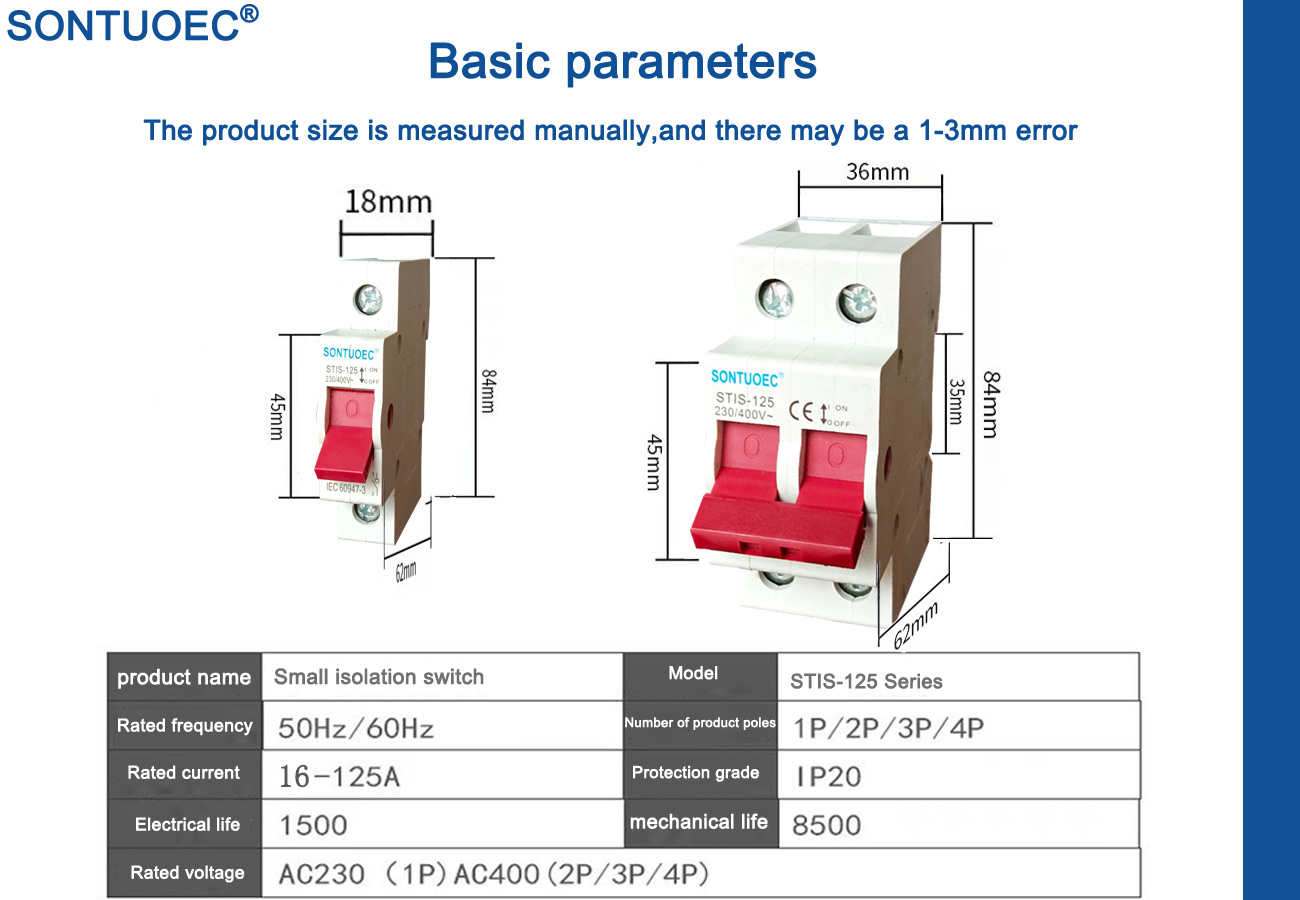

தயாரிப்பு விளக்கம்

தயாரிப்பு பெயர்	STIS-125 ஐசோலேட்டர் சுவிட்ச்
துருவம்	1p 2p 3p 4p
மதிப்பிடப்பட்டது நடப்பு	16 அ, 20 அ, 25 அ, 40 அ, 63 அ, 80 அ, 100 அ, 125 அ
மதிப்பிடப்பட்டது மின்னழுத்தம்	1 ப: AC230V 2 ப, 3p.4p: AC400V
காப்பு மின்னழுத்தம் UI	690 வி
மதிப்பிடப்பட்டது உந்துவிசை மின்னழுத்தம் (1.2/50) UIMP ஐத் தாங்கும்	6 கி.வி.
குறுகிய என மதிப்பிடப்பட்டது சுற்று தற்போதைய ஐ.சி.டபிள்யூவைத் தாங்குகிறது	12le/1s
குறுகிய என மதிப்பிடப்பட்டது சுற்று தயாரிக்கும் திறன் ஐசிஎம்	20LE/0.1S
மதிப்பிடப்பட்ட தயாரித்தல் மற்றும் உடைக்கும் திறன்	3ie, 1.05Ue, cosφ = 0.8
வகையைப் பயன்படுத்தவும்	ஏசி -21 பி, ஏசி -22 ஏ
மின் வாழ்க்கை	1500
இயந்திர வாழ்க்கை	8500
மாசுபாடு பட்டம்	3
சேமிப்பு வெப்பநிலை	-35ºC ~ +70ºC
நிறுவல் உயரம்	<2000 மீ
அதிகபட்சம் வயரிங் திறன் (nm²)	16 (20 அ ~ 63 அ) 50 (80 அ ~ 125 அ)
அதிகபட்சம் முறுக்கு வரையறுக்கவும்	2.0 (20 அ ~ 63 அ) 3.5 (80 அ ~ 125 அ)

கட்டமைப்பு மற்றும் அம்சங்கள்

1. கட்டமைப்பு:

STIS-125 ஐசோலேட்டர் சுவிட்ச் பலவிதமான உள்ளமைவுகளில் கிடைக்கிறது, ஆனால் பொதுவாக ஒரு நிலையான தொடர்பு மற்றும் நகரக்கூடிய தொடர்பு ஆகியவை அடங்கும். இயக்க பொறிமுறையின் மூலம் (எ.கா. கைப்பிடி, மோட்டார் போன்றவை), ஒரு சுற்று திறக்க அல்லது மூடுவதற்கு தொடர்பை நகர்த்தலாம்.

2. திருட்டுகள்:

அதிக இன்சுலேடிங் பண்புகள்: துண்டிக்கப்பட்ட சுவிட்சுகளின் தொடர்புகள், இன்சுலேட்டர்கள் மற்றும் வீடுகள் போன்ற கூறுகள் வழக்கமாக அதிக இன்சுலேடிங் பொருட்களால் ஆனவை, துண்டிக்கப்பட்ட நிலையில் சுற்று மற்றும் தரைக்கு இடையிலான காப்பு எதிர்ப்பு போதுமானதாக இருப்பதை உறுதிசெய்கிறது.

வெளிப்படையான துண்டிப்பு புள்ளி: எஸ்.டி.ஐ.எஸ் -125 சீரிஸ் ஐசோலேட்டர் சுவிட்ச் துண்டிக்கப்பட்ட நிலையில் இருக்கும்போது, அதன் தொடர்புகளுக்கு இடையிலான இடைவெளி வெளிப்படையான துண்டிப்பு புள்ளியை வழங்கும் அளவுக்கு பெரியது, இதனால் ஊழியர்கள் சுற்று நிலையை அங்கீகரிப்பது எளிதானது.

செயல்பாட்டின் எளிமை: தொடர் துண்டிக்கப்படுபவர்கள் வழக்கமாக எளிதில் செயல்படக்கூடிய பொறிமுறையுடன் வடிவமைக்கப்பட்டுள்ளனர், இது பணியாளர்களை சர்க்யூட்டைத் திறக்க அல்லது மூட அனுமதிக்கிறது.

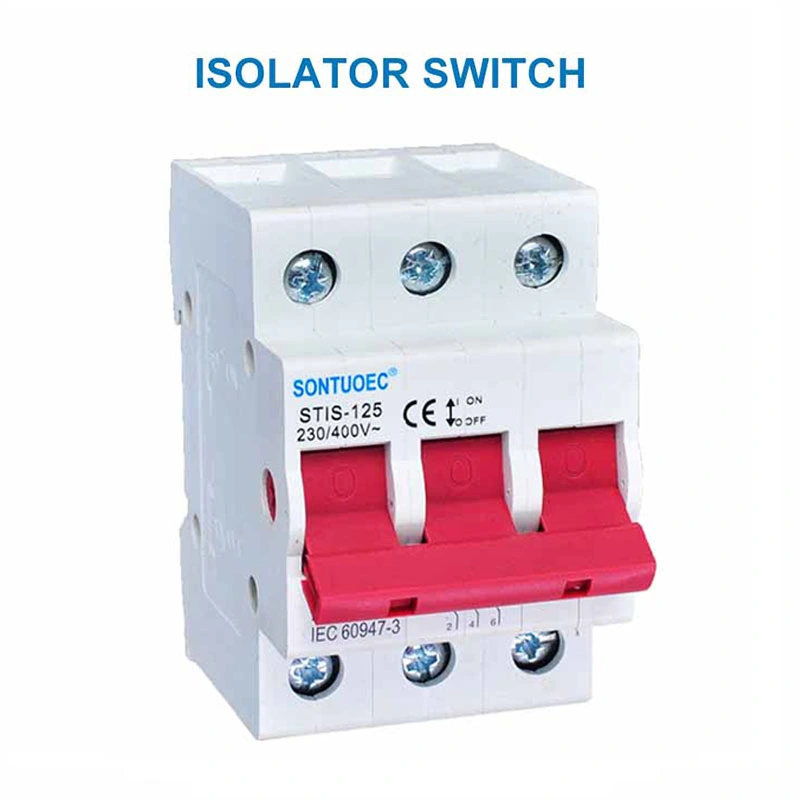

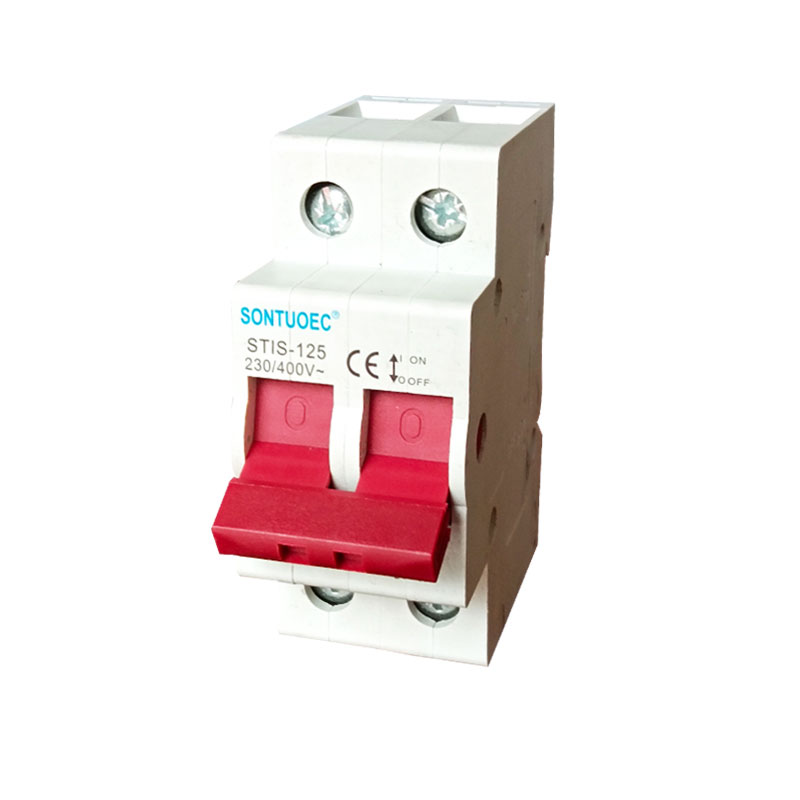

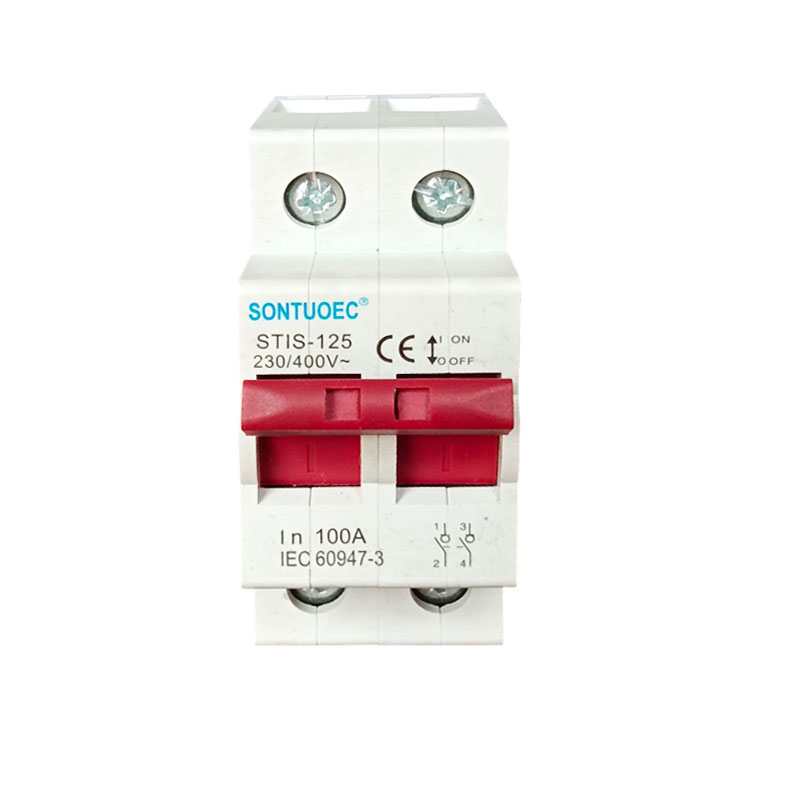

STIS-125 Isolator Switch

பயன்பாட்டு காட்சிகள்

தொடர் துண்டிப்பாளர்கள் பல்வேறு மின் அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன, அவற்றில் மட்டுப்படுத்தப்படவில்லை: மின் அமைப்பு: மின் உற்பத்தி நிலையங்கள், துணை மின்நிலையங்கள் மற்றும் பிற மின் அமைப்புகளில், தொடர் துண்டிப்பாளர்கள் உயர் மின்னழுத்த சுற்றுகளை தனிமைப்படுத்தவும், பிரிக்கவும் அல்லது இணைக்கவோ பயன்படுத்தப்படுகின்றன. சுவிட்சுகள் வழக்கமாக விநியோக பெட்டியில் நிறுவப்படுகின்றன, இது சுற்றுகளின் ஆன்-ஆஃப் கட்டுப்படுத்தப் பயன்படுகிறது.

தேர்வு மற்றும் பயன்பாட்டிற்கான முன்னெச்சரிக்கைகள்

1. தேர்வு:

STIS-125 தொடர் தனிமைப்படுத்தி சுவிட்சைத் தேர்ந்தெடுக்கும்போது, சுற்றுவட்டத்தின் மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் மதிப்பிடப்பட்ட மின்னோட்டம், பயன்பாட்டின் சூழல் (எ.கா., உட்புற, வெளிப்புற, வெடிப்பு-தடுப்பு, முதலியன), அத்துடன் செயல்பாட்டு முறை (எ.கா., கையேடு, மோட்டார் பொருத்தப்பட்ட, முதலியன) மற்றும் பிற காரணிகளையும் நீங்கள் கருத்தில் கொள்ள வேண்டும்.

2. பயன்பாட்டிற்கான தயாரிப்புகள்:

துண்டிக்கும் சுவிட்சை இயக்குவதற்கு முன், சுற்று துண்டிக்கப்பட்டுள்ளதா அல்லது சுமை இல்லாத நிலையில் இருப்பதை உறுதிப்படுத்திக் கொள்ளுங்கள்.

செயல்பாட்டின் போது, தொடர்புடைய மின் பாதுகாப்பு விதிமுறைகள் மற்றும் இயக்க நடைமுறைகளை கவனிக்கவும்.

அதன் இயல்பான செயல்பாடு மற்றும் பாதுகாப்பை உறுதிப்படுத்த துண்டிப்பு சுவிட்சை தவறாமல் ஆய்வு செய்து பராமரிக்கவும்.
