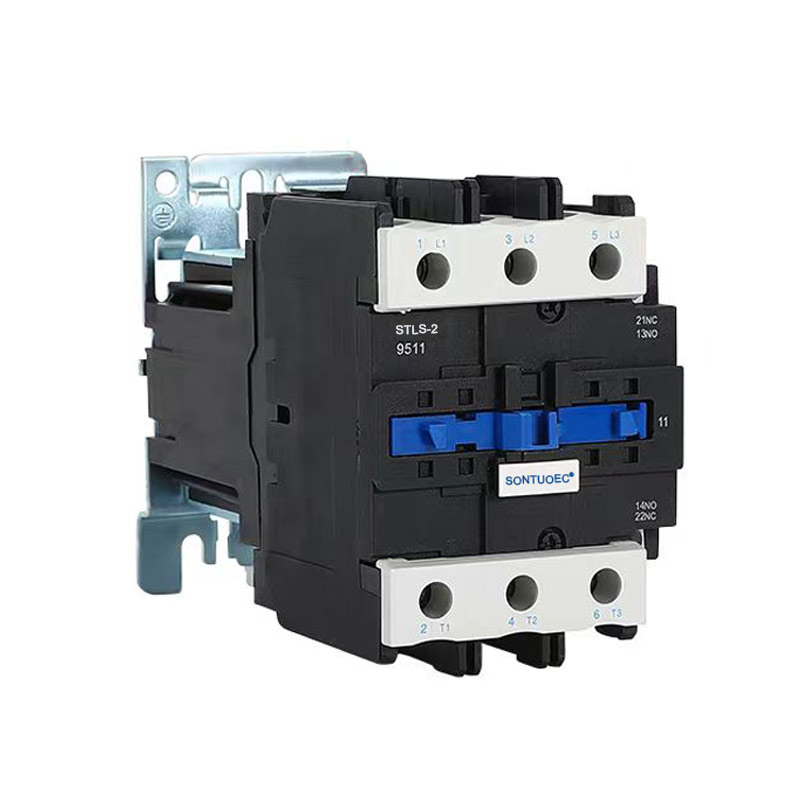

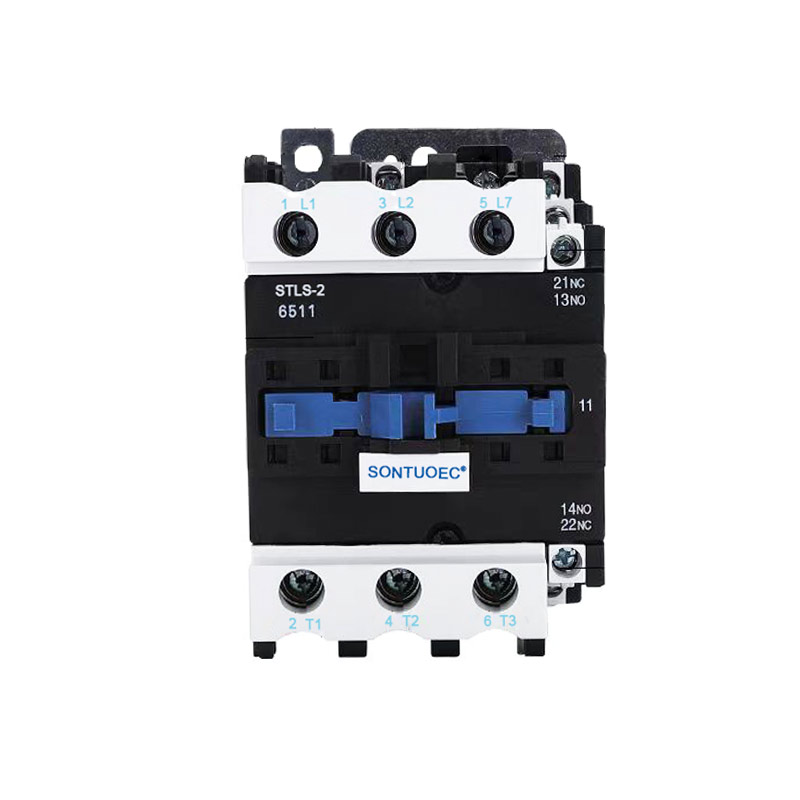

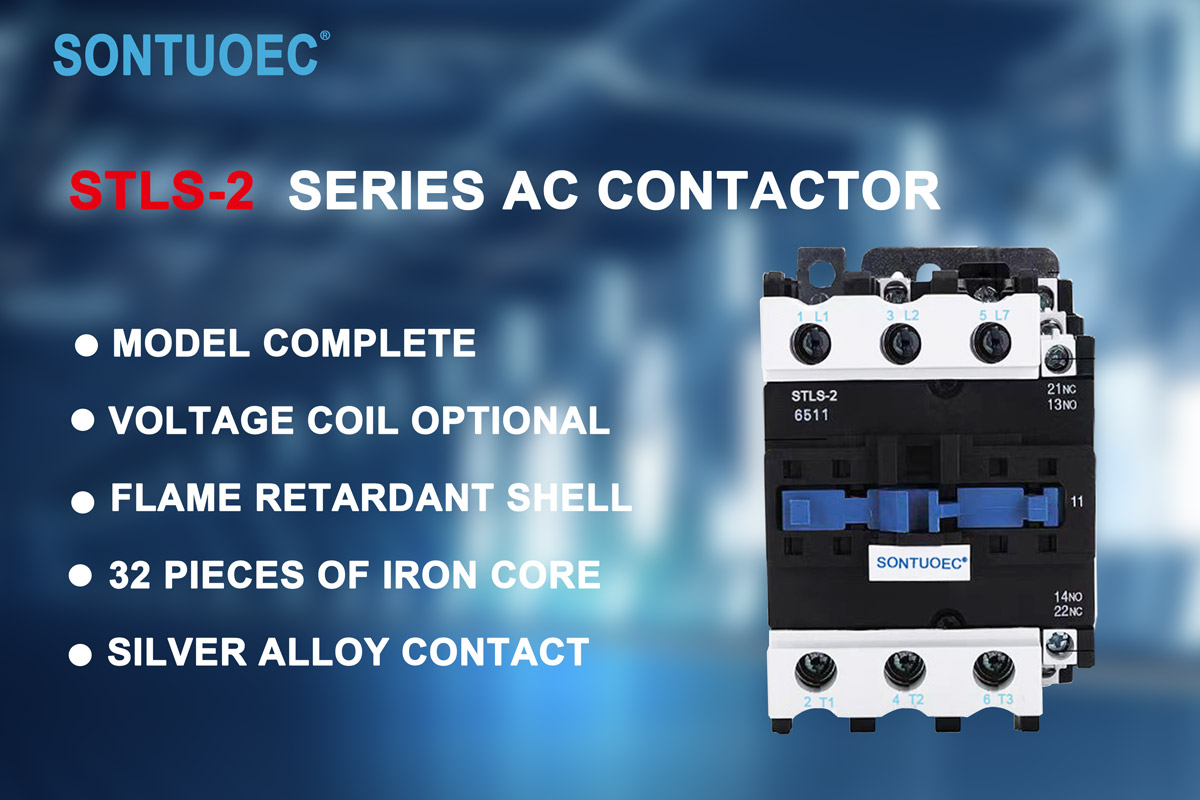

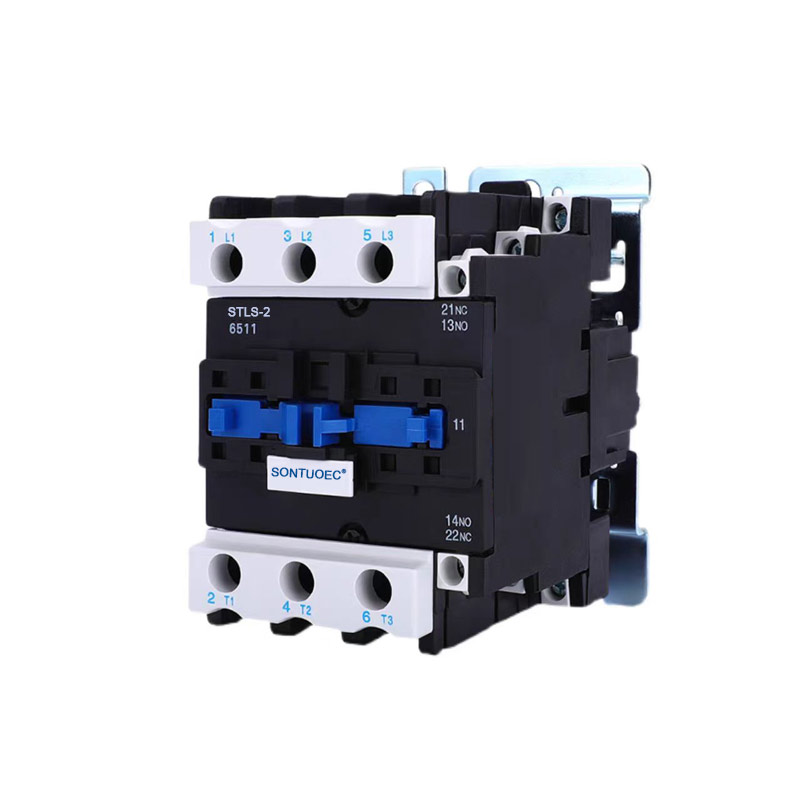

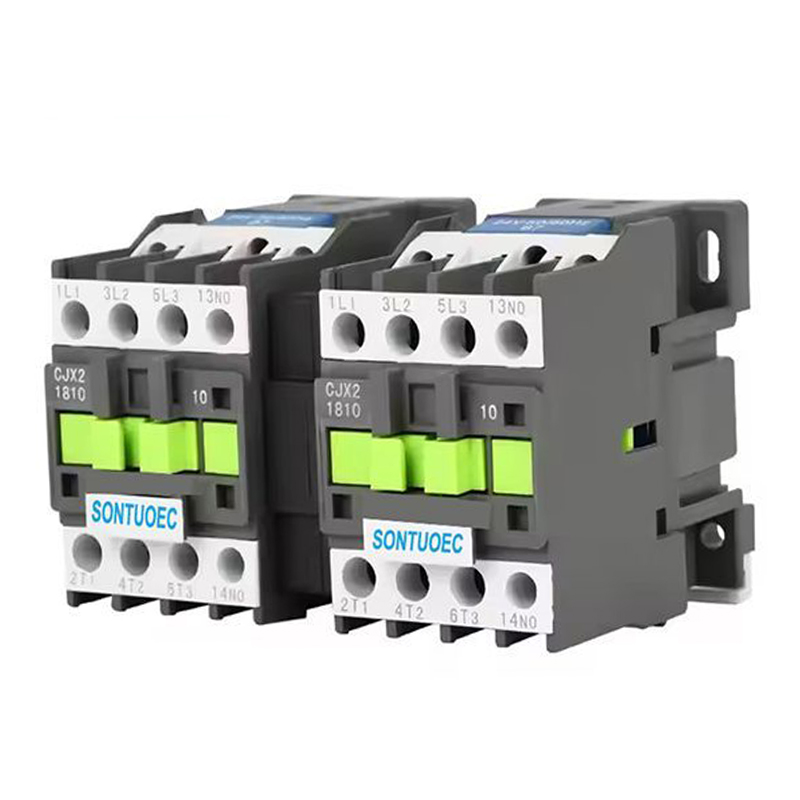

STLS-2 (CJX2) தொடர் மெக்கானிக்கல் இன்டர்லாக் காண்டாக்டர்

எஸ்.டி.எல்.எஸ் -2 (சி.ஜே.எக்ஸ் 2) தொடர் மெக்கானிக்கல் இன்டர்லாக் காண்டாக்டர் மோட்டாரை கட்டுப்படுத்தக்கூடிய மாற்றத்திற்கு மதிப்பிடப்பட்ட மின்னழுத்தம் 660 வி ஏசி 50 ஹெர்ட்ஸ், தற்போதைய 620 ஏ வரை சுற்றுகளில் பயன்படுத்த ஏற்றது. இந்த மெக்கானிக்கல் இன்டர்லாக் சாதனம் இரண்டு மாற்றத்தக்க தொடர்புகளின் தொடர்பு மாற்றத்தை உறுதி செய்கிறது. இது IEC60947-4-1 தரங்களுக்கு ஒத்துப்போகிறது.

மாதிரி:STLS-2(CJX2)

விசாரணையை அனுப்பு

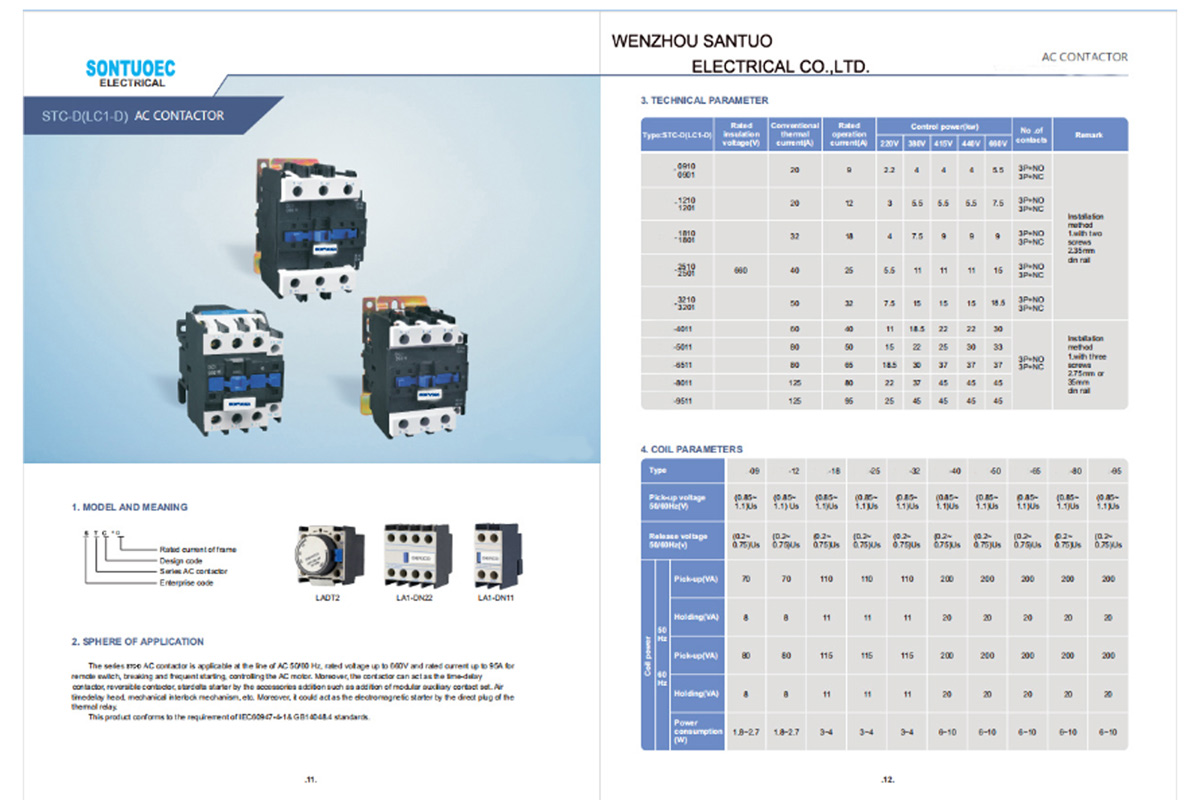

தயாரிப்பு விளக்கம்

தட்டச்சு செய்க		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
மதிப்பிடப்பட்ட இன்சுலேஷியோ மின்னழுத்தம்		660	660	660	660	660	660	660	660	660	660
வழக்கமான வெப்ப		20	24	32	40	50	60	75	80	110	125
நடப்பு		20	24	32	40	50	60	75	80	110	125
மதிப்பிடப்பட்ட செயல்பாட்டு		9	12	16	25	32	40	50	63	80	95
நடப்பு		9	12	16	25	32	40	50	63	80	95
கட்டுப்படுத்தப்பட்டது	220 வி	2.2	3	4	5.5	7.5	11	15	18.5	22	25
சக்தி (கிலோவாட்)	380 வி	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 வி	4	5.5	9	11	15	22	35	37	45	45
	440 வி	4	5.5	9	11	15	22	30	37	45	45
	660 வி	5.5	7.5	10	15	18.5	30	33	37	45	45

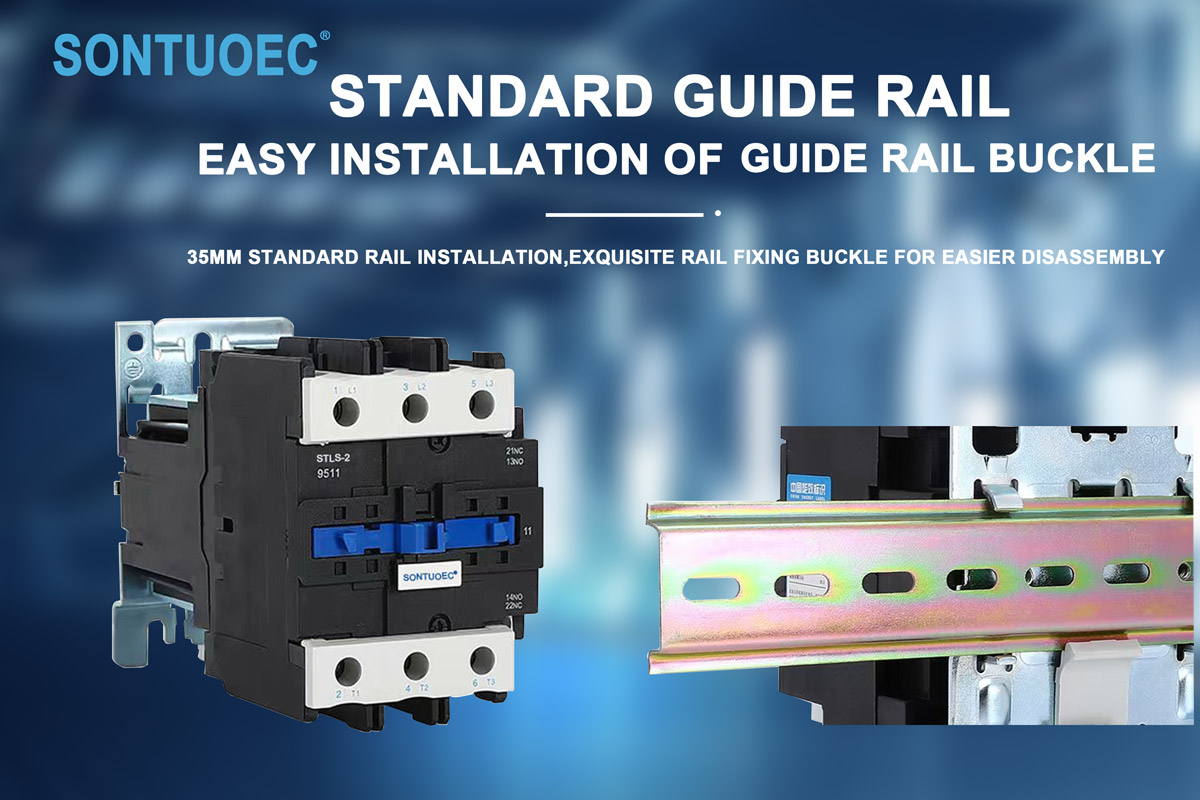

குறிப்பு		நிறுவல்					நிறுவல்
		ரிலேக்கள் இரண்டு திருகுகளைப் பயன்படுத்தலாம்					ரிலேக்கள் மூன்று
		மேலும் 35 மிமீ பயன்படுத்தவும்					திருகுகள் மற்றும் பயன்படுத்தவும்
		நிறுவல் ரயில்					75 மிமீ அல்லது 35 மிமீ நிறுவல்
							ரெயில்

கட்டமைப்பு மற்றும் பண்புகள்

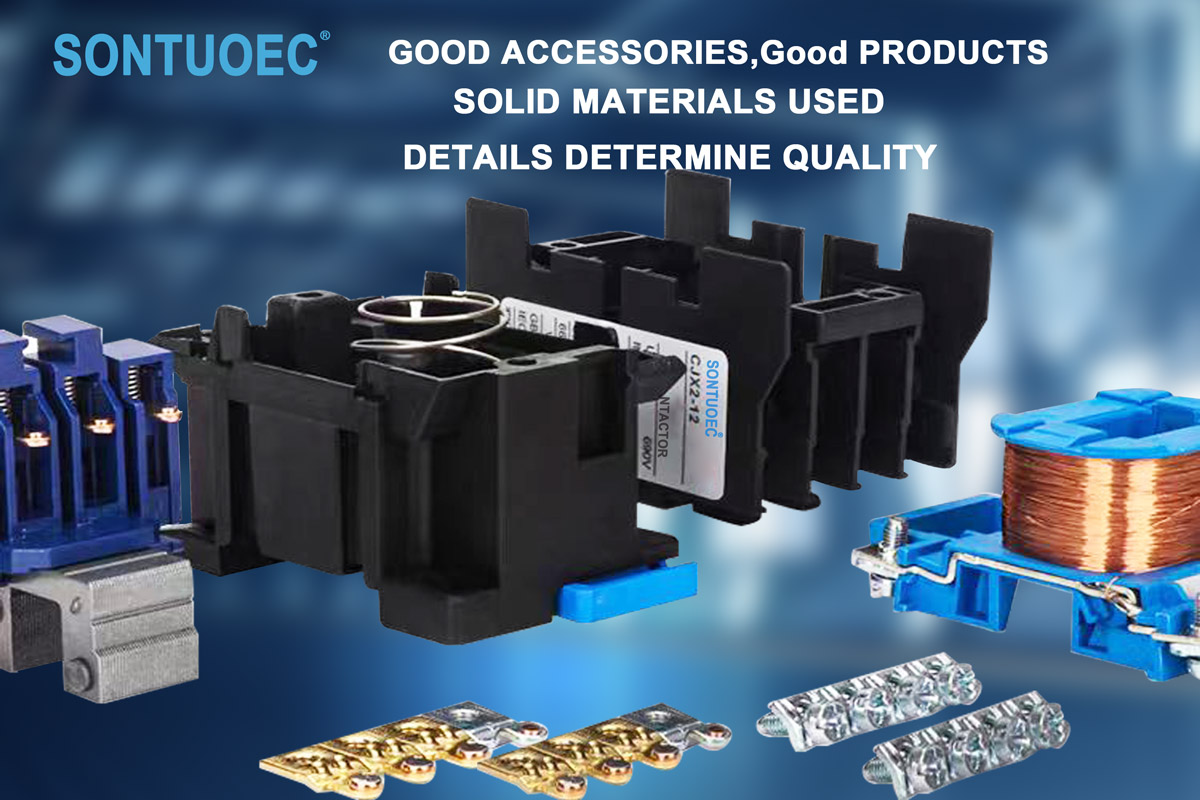

கட்டமைப்பு:

3 பி ஏசி காண்டாக்டர் பொதுவாக மின்காந்த அமைப்பு (சுருள், கோர் போன்றவை உட்பட), தொடர்பு அமைப்பு (முக்கிய தொடர்பு மற்றும் துணை தொடர்பு உட்பட), வில் அணைக்கும் சாதனம் மற்றும் ஷெல் மற்றும் பிற பகுதிகளைக் கொண்டுள்ளது. அவற்றில், அதிக மின்னோட்டத்தை கொண்டு செல்ல முக்கிய தொடர்பு பயன்படுத்தப்படுகிறது, மேலும் கட்டுப்பாட்டு சமிக்ஞைகளின் பரிமாற்றம் மற்றும் பின்னூட்டங்களை உணர துணை தொடர்பு பயன்படுத்தப்படுகிறது.

அம்சங்கள்:

மூன்று சுயாதீன தொடர்புகளுடன், இது ஒரே நேரத்தில் மூன்று-கட்ட சக்தி மற்றும் ஒரு பூஜ்ஜிய வரியைக் கட்டுப்படுத்த முடியும்.

தொடர்பு அமைப்பு நல்ல கடத்துத்திறன் மற்றும் உடைகள் எதிர்ப்பைக் கொண்ட உயர்தர பொருட்களால் ஆனது.

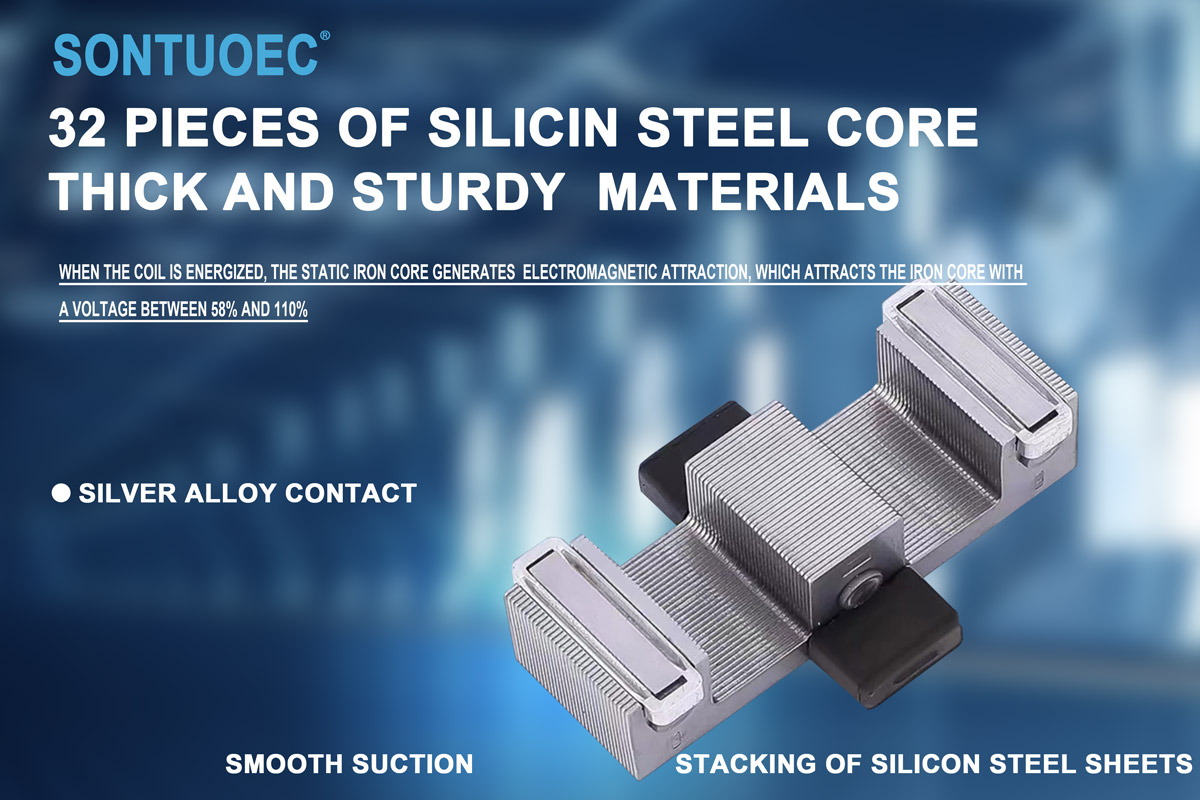

மின்காந்த அமைப்பு நம்பத்தகுந்த வகையில் ஈடுபடவும் தொடர்புகளை வெளியிடவும் போதுமான உறிஞ்சும் சக்தியைக் கொண்டுள்ளது.

வில் அணைக்கும் சாதனம் தொடர்புகள் துண்டிக்கப்படும்போது உருவாக்கப்படும் வளைவை திறம்பட அணைக்க முடியும், மேலும் தொடர்புகளை சேதத்திலிருந்து பாதுகாக்கிறது.

எஸ்.டி.எல்.எஸ் -2 (சி.ஜே.எக்ஸ் 2) தொடர் மெக்கானிக்கல் இன்டர்லாக் காண்டாக்டர் 660 வி ஏசி 50 ஹெர்ட்ஸ் அல்லது 60 ஹெர்ட்ஸ் வரை மதிப்பிடப்பட்ட மின்னழுத்தத்தைப் பயன்படுத்துவதற்கு ஏற்றது, 95 ஏ வரை மதிப்பிடப்பட்டது, தயாரித்தல் மற்றும் உடைப்பதற்காக, ஏசி மோட்டாரை அடிக்கடி தொடங்குகிறது மற்றும் கட்டுப்படுத்துகிறது. துணை தொடர்புத் தொகுதி, டைமர் தாமதம் மற்றும் இயந்திரம்-இன்டர்லாக் சாதனம் போன்றவற்றுடன் இணைந்து, இது தாமத தொடர்பு, மெக்கானிக்கல் இன்டர்லாக் காண்டாக்டர், ஸ்டார்-டெல்டா ஸ்டார்டர் ஆகிறது. வெப்ப ரிலே மூலம், இது மின்காந்த ஸ்டார்ட்டரில் இணைக்கப்படுகிறது. IEC 60947-1 இன் படி தொடர்பு தயாரிக்கப்படுகிறது.

செயல்பாட்டின் கொள்கை

3 பி ஏசி தொடர்புகளின் சுருள் ஆற்றல் பெறும்போது, இரும்பு கோர் காந்தத்தை உருவாக்கி தொடர்பு அமைப்பை மூடுகிறது, இதனால் மூன்று கட்ட மின்சாரம் மற்றும் பூஜ்ஜிய கம்பியை இணைக்கிறது. சுருள் டி-ஆற்றல் சேர்க்கப்படும்போது, கோர் அதன் காந்தத்தை இழந்து, தொடர்பு அமைப்பு ஒரு வசந்தத்தின் செயல்பாட்டின் கீழ் பிரிக்கிறது, இதனால் மூன்று கட்ட மின்சாரம் பூஜ்ஜிய வரியிலிருந்து துண்டிக்கிறது. இந்த வழியில், 3 பி ஏசி தொடர்பாளர் மின் சுமைகளின் தொலை கட்டுப்பாட்டை உணர முடியும்.

பயன்பாட்டு காட்சிகள்

3 பி ஏசி காண்டாக்டர் பல்வேறு சக்தி அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது, அவை ஒரே நேரத்தில் மூன்று-கட்ட சக்தி மற்றும் ஒரு பூஜ்ஜிய வரியைக் கட்டுப்படுத்த வேண்டும்:

தொழில்துறை ஆட்டோமேஷன் புலம்: மோட்டார் தொடக்க, நிறுத்தம் மற்றும் தலைகீழ் செயல்பாடுகளைக் கட்டுப்படுத்தப் பயன்படுகிறது.

சக்தி அமைப்பு: தொலைநிலை கட்டுப்பாடு மற்றும் சக்தி அமைப்பின் பாதுகாப்பை உணர பயன்படுகிறது.

கட்டிட ஆட்டோமேஷன்: விளக்குகள், ஏர் கண்டிஷனிங் மற்றும் பிற உபகரணங்களின் தொடக்கத்தையும் நிறுத்தத்தையும் கட்டுப்படுத்தப் பயன்படுகிறது.
