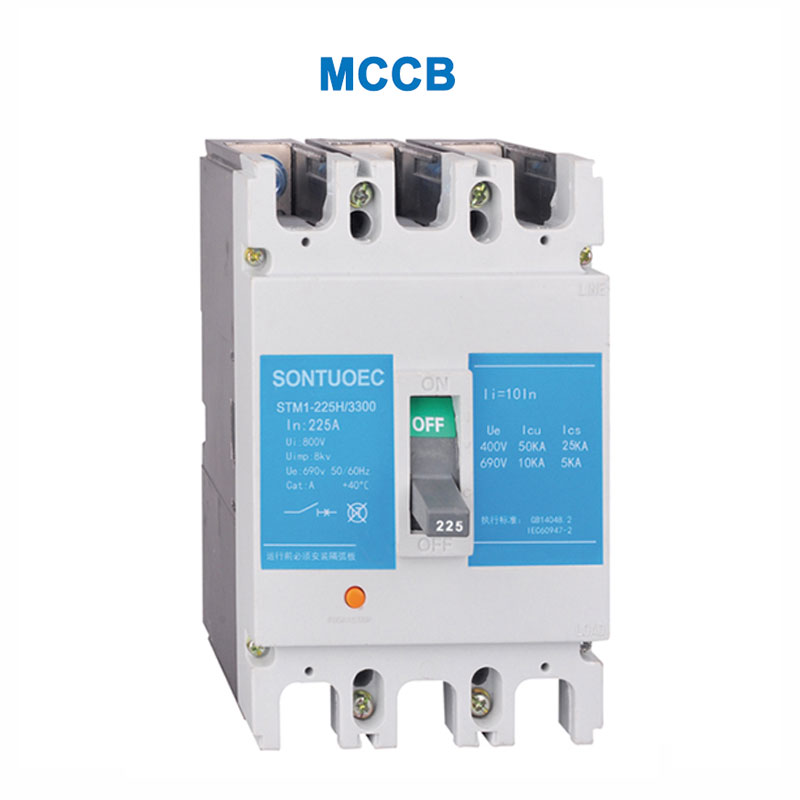

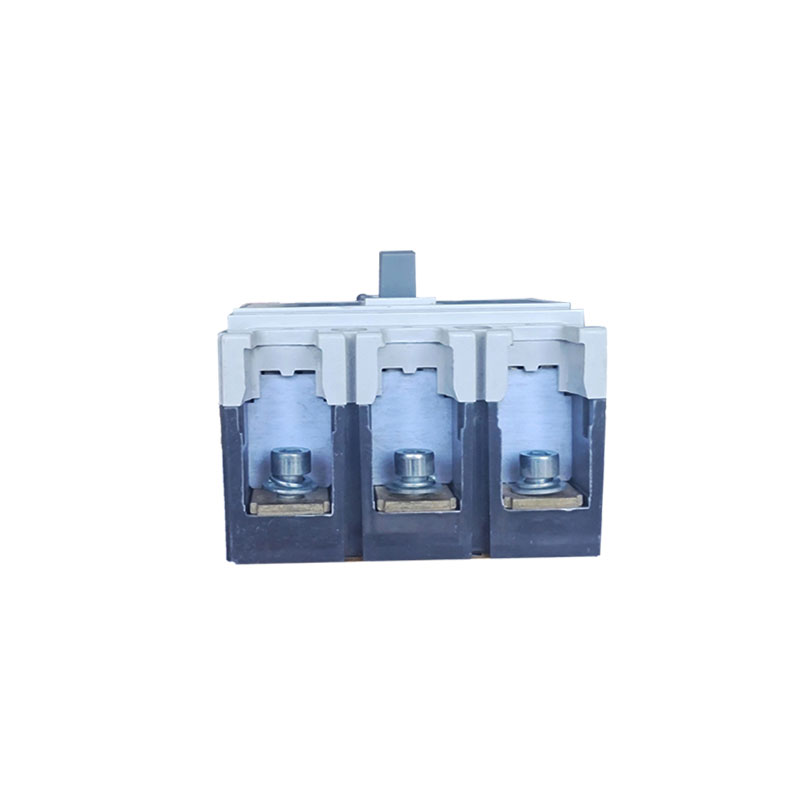

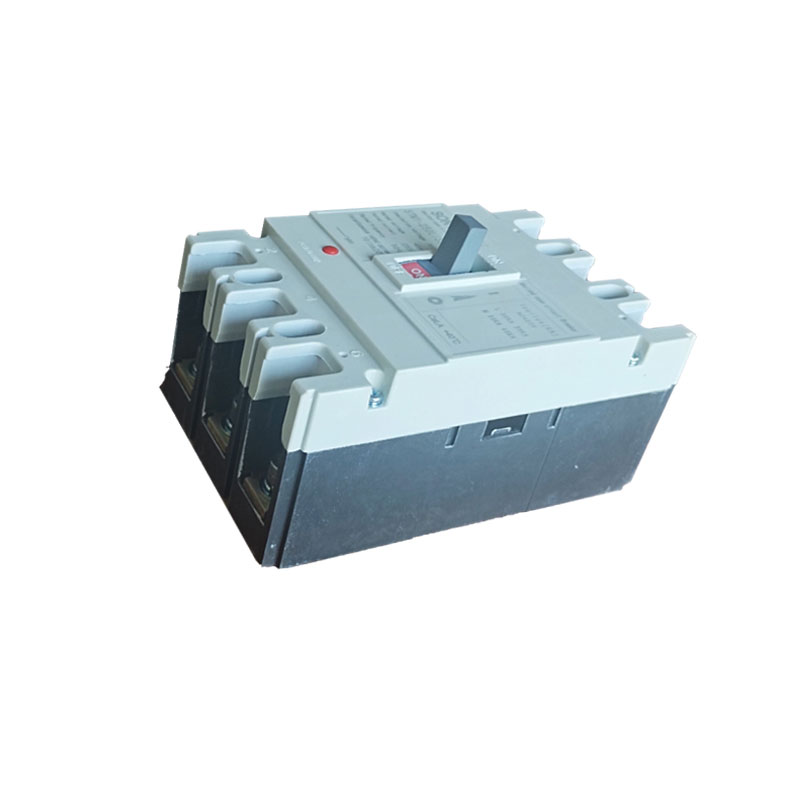

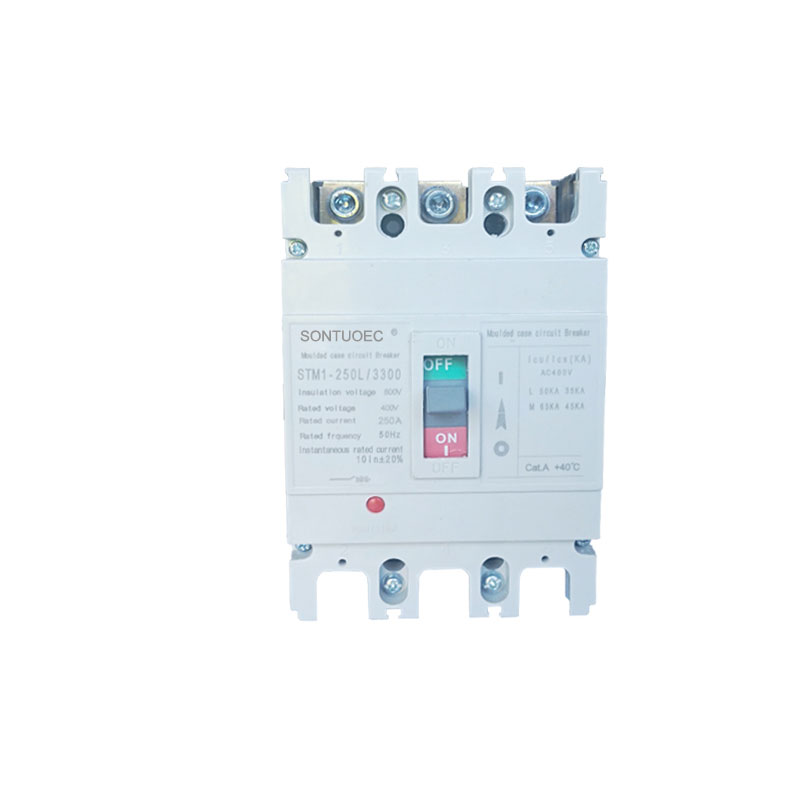

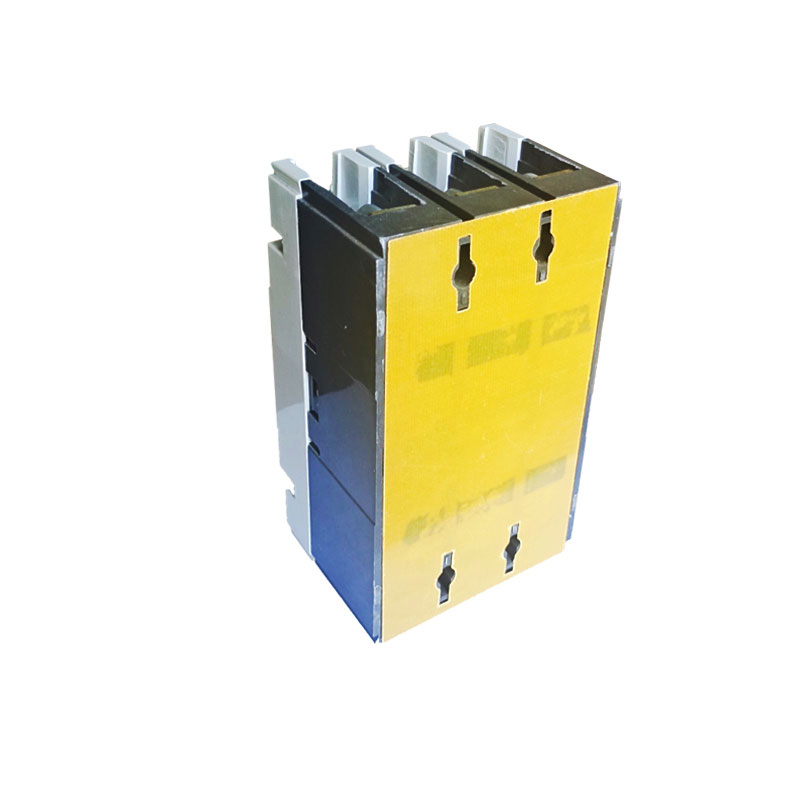

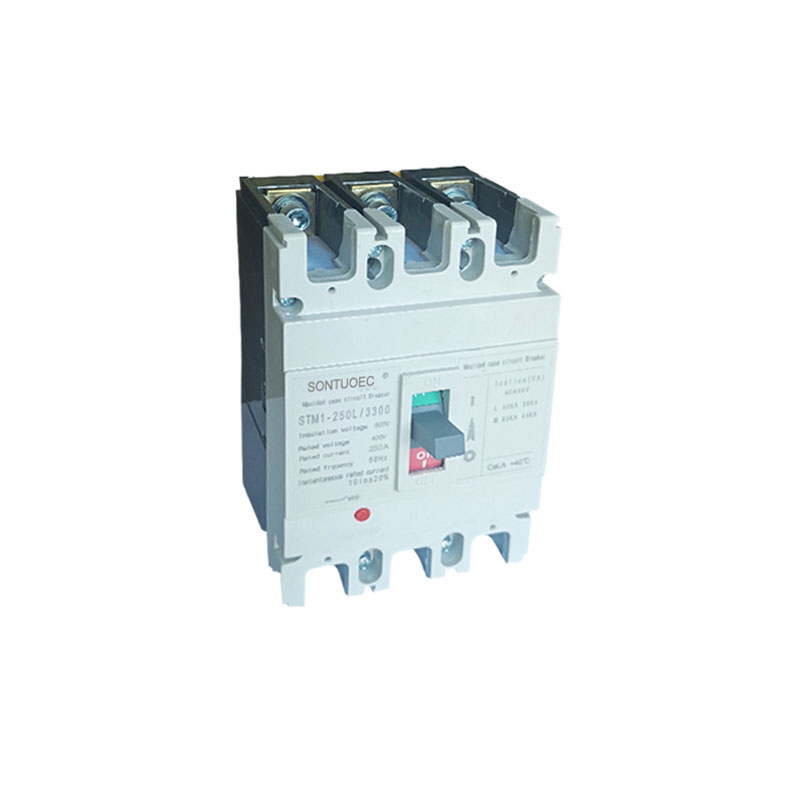

STM1 வடிவமைக்கப்பட்ட வழக்கு சர்க்யூட் பிரேக்கர்கள்

விவரக்குறிப்புகள்

STM1 மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்களின் முக்கிய செயல்பாடுகள்

ஓவர்லோட் பாதுகாப்பு: சர்க்யூட்டில் உள்ள மின்னோட்டம் எஸ்.டி.எம் 1 மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்களின் மதிப்பிடப்பட்ட மதிப்பை மீறும் போது, ​​சுற்று மற்றும் உபகரணங்கள் அதிக வெப்பமடைவதைத் தடுக்க ஒரு குறிப்பிட்ட காலத்திற்குள் அது தானாகவே சுற்று துண்டிக்கப்படும், இதனால் தீ மற்றும் சேதத்தைத் தவிர்க்கிறது.

குறுகிய சுற்று பாதுகாப்பு: ஒரு சுற்றுவட்டத்தில் ஒரு குறுகிய சுற்று நிகழும்போது, ​​STM1 வடிவமைக்கப்பட்ட வழக்கு சர்க்யூட் பிரேக்கர்கள் குறுகிய சுற்று மின்னோட்டம் சுற்று மற்றும் உபகரணங்களுக்கு கடுமையான சேதத்தை ஏற்படுத்துவதைத் தடுக்க விரைவாக சுற்று துண்டிக்கப்படும்.

அண்டர்வோல்டேஜ் பாதுகாப்பு (சில எஸ்.டி.எம் 1 மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் இந்த செயல்பாட்டைக் கொண்டுள்ளன): மின்சாரம் வழங்கல் மின்னழுத்தம் ஒரு குறிப்பிட்ட நிலைக்குக் குறைக்கப்படும்போது, ​​எஸ்.டி.எம் 1 மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் சர்க்யூட்டை துண்டித்து, குறைந்த மின்னழுத்தத்தின் கீழ் செயல்படுவதால் உபகரணங்கள் சேதமடைவதைத் தடுக்க அல்லது செயலிழக்கச் செய்கின்றன.

STM1 மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்களின் செயல்பாட்டின் கொள்கை

எஸ்.டி.எம் 1 மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் சுற்றுவட்டத்தில் தற்போதைய மற்றும் மின்னழுத்த மாற்றங்களைக் கண்டறிய உள் வெப்ப காந்த அல்லது மின்னணு பயண கண்டுபிடிப்பாளரைக் கொண்டுள்ளன. தற்போதைய அல்லது மின்னழுத்தம் அசாதாரணமாக இருக்கும்போது, ​​ஸ்ட்ரைக்கர் எஸ்.டி.எம் 1 மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்களின் ட்ரிப்பிங் பொறிமுறையைத் தூண்டுகிறது, இதனால் அது விரைவாக சுற்றுகளை வெட்டுகிறது.

1.மல் காந்த டிரிப்பர்: ஒரு பயணத்தைத் தூண்டுவதற்கு ஒரு கடத்தி வழியாக மின்னோட்டம் கடந்து செல்லும்போது உருவாக்கப்படும் வெப்பத்தை இது பயன்படுத்துகிறது. மின்னோட்டம் மிக அதிகமாக இருக்கும்போது, ​​நடத்துனர் வெப்பமடைகிறது, இதனால் வெப்ப காந்த ஸ்ட்ரைக்கருக்குள் பைமெட்டல் வளைந்து, இதனால் ட்ரிப்பிங் பொறிமுறையைத் தூண்டுகிறது.

2. எலக்ட்ரானிக் ஸ்ட்ரைக்கர்: தற்போதைய மற்றும் மின்னழுத்தத்தில் ஏற்படும் மாற்றங்களைக் கண்டறியவும், ட்ரிப்பிங் பொறிமுறையின் செயலைக் கட்டுப்படுத்தவும் இது மின்னணு கூறுகளைப் பயன்படுத்துகிறது. ஒரு அசாதாரணமானது கண்டறியப்படும்போது, ​​எலக்ட்ரானிக் ஸ்ட்ரைக்கர் சுற்றுவட்டத்தை துண்டிக்க ட்ரிப்பிங் பொறிமுறைக்கு ஒரு சமிக்ஞையை அனுப்புகிறது.

STM1 வடிவமைக்கப்பட்ட வழக்கு சர்க்யூட் பிரேக்கர்களின் அம்சங்கள்

அதிக உடைக்கும் திறன்: எஸ்.டி.எம் 1 மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் அதிக குறுகிய சுற்று உடைக்கும் திறனைக் கொண்டுள்ளன, இது ஒரு குறுகிய சுற்று நிகழும்போது சுற்று விரைவாக துண்டிக்கலாம் மற்றும் சுற்று மற்றும் உபகரணங்களின் பாதுகாப்பைப் பாதுகாக்கும்.

பல பாதுகாப்பு செயல்பாடுகள்: அடிப்படை ஓவர்லோட் மற்றும் குறுகிய சுற்று பாதுகாப்பு செயல்பாடுகளுக்கு கூடுதலாக, சில எஸ்.டி.எம் 1 மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்களும் அண்டர்வோல்டேஜ் பாதுகாப்பு மற்றும் தரை தவறு பாதுகாப்பு போன்ற கூடுதல் செயல்பாடுகளைக் கொண்டுள்ளன.

நிறுவவும் பராமரிக்கவும் எளிதானது: எஸ்.டி.எம் 1 மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் வழக்கமாக மட்டுப்படுத்தப்பட்ட வடிவமைப்பைப் பின்பற்றுகின்றன, இது நிறுவவும் பராமரிக்கவும் எளிதானது, மேலும் இது பல்வேறு மின் விநியோக அமைப்புகளுக்கு ஏற்றது.

அதிக நம்பகத்தன்மை: மின் அமைப்புகளின் பாதுகாப்பான செயல்பாட்டை உறுதி செய்வதற்கான அதிக நம்பகத்தன்மை மற்றும் ஸ்திரத்தன்மையைக் கொண்டிருப்பதாக எஸ்.டி.எம் 1 மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் கடுமையாக சோதிக்கப்பட்டு சான்றளிக்கப்பட்டுள்ளன.

STM1 மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்களின் பயன்பாட்டு காட்சிகள்

எஸ்.டி.எம் 1 மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் தொழில்துறை, வணிக மற்றும் குடியிருப்பு துறைகளில் மின் விநியோக அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன, இது ஒரு சுற்றுவட்டத்தின் பிரதான சுவிட்ச் அல்லது கிளை சுவிட்சாக. அவை வழக்கமாக விநியோக பெட்டிகள், விநியோக பெட்டிகளும் அல்லது கட்டுப்பாட்டு பெட்டிகளிலும் நிறுவப்படுகின்றன, அசாதாரண நீரோட்டங்கள் மற்றும் மின்னழுத்தங்களால் ஏற்படும் சேதத்திலிருந்து சுற்றுகள் மற்றும் உபகரணங்களை பாதுகாக்க.
