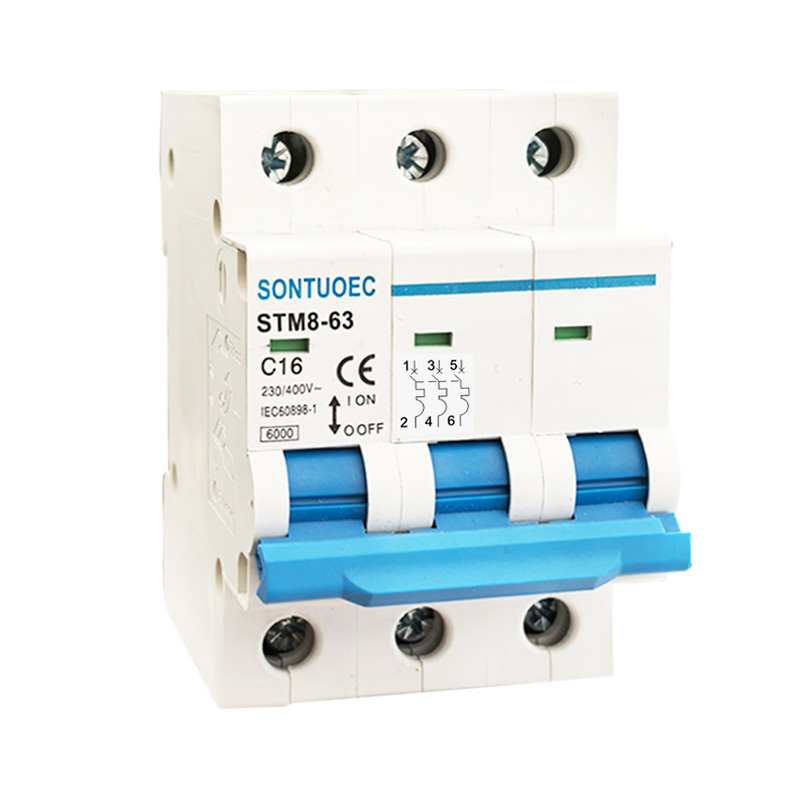

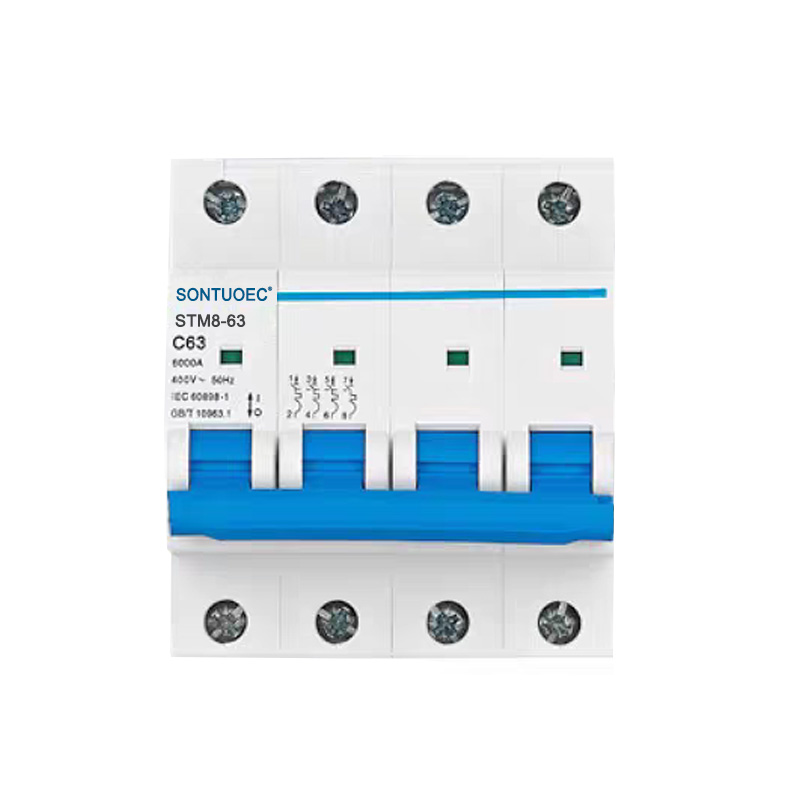

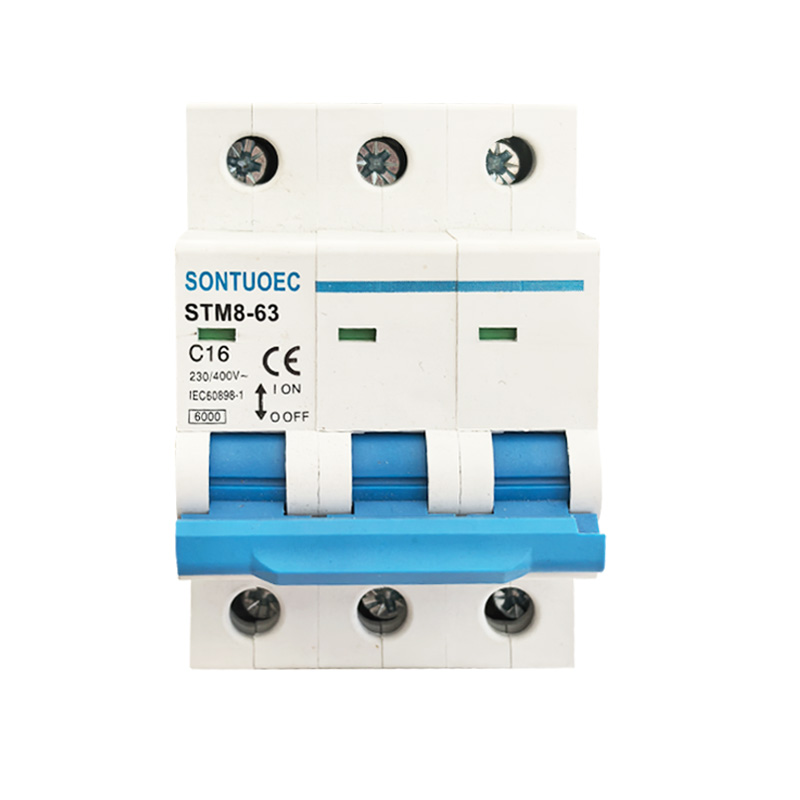

STM8-63 மினியேச்சர் சர்க்யூட் பிரேக்கர் 6KA 1P 2P 3P 4P 16A 230/400V

பல்வேறு சிறிய மின் சாதனங்களின் உற்பத்தியில் நிபுணத்துவம் வாய்ந்த சீன சப்ளையர்கள்/உற்பத்தியாளர்களில் சோன்டூக் ஒன்றாகும், STM8-63 மினியேச்சர் சர்க்யூட் பிரேக்கர் 6KA 1P 2P 3P 4P 16A 230/400V கட்டமைப்பு மேம்பட்ட, செயல்திறன் நம்பகமான, உடைப்பு திறன் கொண்டது, தோற்றம் நேர்த்தியானது மற்றும் அதன் ஷெல் மற்றும் பாகங்கள் தாக்கம்-ரைடன்ட்-ரைடன்ட். இது ஏசி 50/60 ஹெர்ட்ஸ், 230/400 வி மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் 63 ஏ வரை மதிப்பிடப்பட்ட மின்னழுத்தம். இது முக்கியமாக அலுவலக கட்டிடம், குடியிருப்பு, விளக்குகள், மின் விநியோகம் மற்றும் அதிக சுமை மற்றும் உபகரணங்களின் குறுகிய சுற்று பாதுகாப்புக்காக பயன்படுத்தப்படுகிறது. பொதுவாக, இது சக்தி அமைப்பின் அடிக்கடி பரிமாற்றமாக இருக்காது. இது IEC60898-1 தரத்திற்கு ஒத்துப்போகிறது.

மாதிரி:STM8-63

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

விவரக்குறிப்புகள்:

	தரநிலை		IEC/EN 60898-1
மின் அம்சங்கள்	மதிப்பிடப்பட்டது நடப்பு	A	1,2,4,6,16,20,25,32,40,50,63
	துருவங்கள்	P	1,2,3,4
	மதிப்பிடப்பட்ட மின்னழுத்தம் UE	V	ஏ.சி. 230, 400
	காப்பு மின்னழுத்தம் UI	V	500
	மதிப்பிடப்பட்ட அதிர்வெண்	Hz	50/60
	மதிப்பிடப்பட்ட உடைக்கும் திறன்	A	3000, 4500, 6000
	மதிப்பிடப்பட்ட உந்துவிசை மின்னழுத்தத்தை (1.2/50) UIMP ஐத் தாங்குகிறது	V	4000
	Ind.freq.for 1 min இல் மின்கடத்தா சோதனை மின்னழுத்தம்	கே.வி.	2
	மாசு பட்டம்		2
	தெர்மோ-காந்த வெளியீட்டு பண்பு		பி, சி, டி
இயந்திர அம்சங்கள்	மின் வாழ்க்கை	t	4000
	இயந்திர வாழ்க்கை	t	10000
	பாதுகாப்பு பட்டம்		ஐபி 20
	அமைப்பதற்கான குறிப்பு வெப்பநிலை	. சி	30
	வெப்ப உறுப்பு	. சி	30
	சுற்றுப்புற வெப்பநிலை	. சி	-5 ~+40 (சிறப்பு விண்ணப்பம் பார்க்கவும்
	(தினசரி சராசரி ≤35ºC உடன்)	. சி	வெப்பநிலை இழப்பீட்டு திருத்தம்)
	சேமிப்பு வெப்பநிலை	. சி	-25 ~+70
நிறுவல்	முனையம் இணைப்பு வகை		கேபிள்/பின்-வகை பஸ்பர்
	கேபிளுக்கு முனைய அளவு மேல்/கீழ்	மிமீ²	25
	கேபிளுக்கு முனைய அளவு மேல்/கீழ்	Awg	மார்ச் 18
	தெர்மினல் அளவு மேல்/கீழ் பஸ்பர்	மிமீ²	25
	தெர்மினல் அளவு மேல்/கீழ் பஸ்பர்	Awg	மார்ச் 18
	முறுக்கு இறுக்குதல்	N^*m	2
	முறுக்கு இறுக்குதல்	இன்-பவுண்ட்	18
	பெருகிவரும்		ஆன் வேகமான கிளிப் சாதனம் மூலம் டின் ரெயில் என் 60715 (35 மிமீ)
	இணைப்பு		இருந்து மேல் மற்றும் கீழ்

STB1-63 மினியேச்சர் சர்க்யூட் பிரேக்கரின் முக்கிய செயல்பாடுகள்

1.over load பாதுகாப்பு: சுற்றுவட்டத்தில் மின்னோட்டம் MCB இன் மதிப்பிடப்பட்ட மதிப்பை மீறும் போது, STM8-63 மினியேச்சர் சர்க்யூட் பிரேக்கர் 6KA 1P 2P 3P 4P 16A 230/400V தானாகவே சுற்று மற்றும் உபகரணங்கள் அதிகப்படியான வெப்பமடைவதைத் தடுக்க ஒரு குறிப்பிட்ட காலத்திற்குள் சுற்று துண்டிக்கப்படும்.

2. ஷார்ட்-சர்க்யூட் பாதுகாப்பு: சுற்றுக்கு ஒரு குறுகிய சுற்று நிகழும்போது, STB1-63 மினியேச்சர் சர்க்யூட் பிரேக்கர்வில் குறுகிய சுற்று மின்னோட்டம் சுற்று மற்றும் உபகரணங்களை சேதப்படுத்துவதைத் தடுக்க உடனடியாக சுற்றுவட்டத்தை துண்டித்துவிட்டது.

3.லீகேஜ் பாதுகாப்பு (சில எம்.சி.பிக்கள் இந்த செயல்பாட்டைக் கொண்டுள்ளன): கசிவு பாதுகாப்பைக் கொண்ட எம்.சி.பி-களுக்கு, சுற்றுக்குள் கசிவு இருக்கும்போது, எஸ்.டி.பி 1-63 மினியேச்சர் சர்க்யூட் பிரேக்கர்வில் தனிப்பட்ட பாதுகாப்பைப் பாதுகாக்க சுற்றுக்கு விரைவாக துண்டிக்கப்படுகிறது.

MCBS இன் செயல்பாட்டின் கொள்கை

MCB கள் வழக்கமாக உள்ளே ஒரு வெப்ப காந்த அல்லது மின்னணு பயணக் கண்டுபிடிப்பாளரைக் கொண்டிருக்கின்றன, இது சுற்றுகளில் மின்னோட்டத்தின் மாற்றங்களைக் கண்டறியப் பயன்படுகிறது. மின்னோட்டம் அசாதாரணமாக இருக்கும்போது, ஸ்ட்ரைக்கர் MCB இன் ட்ரிப்பிங் பொறிமுறையைத் தூண்டுகிறது, இதனால் STB1-63 மினியேச்சர் சர்க்யூட் பிரேக்கர்டோ விரைவாக சுற்றுகளை துண்டிக்கிறது.

1.மல் காந்த ஸ்ட்ரைக்கர்: ட்ரிப்பிங்கைத் தூண்டுவதற்கு நடத்துனர் வழியாக மின்னோட்டம் கடந்து செல்லும்போது உருவாக்கப்படும் வெப்பத்தை இது பயன்படுத்துகிறது. மின்னோட்டம் மிகப் பெரியதாக இருக்கும்போது, நடத்துனர் வெப்பமடைகிறது, இதனால் வெப்ப காந்த ஸ்ட்ரைக்கருக்குள் பைமெட்டல் வளைந்து, இதனால் ட்ரிப்பிங் பொறிமுறையைத் தூண்டுகிறது.

2. எலக்ட்ரானிக் ஸ்ட்ரைக்கர்: தற்போதைய மாற்றங்களைக் கண்டறிந்து ட்ரிப்பிங் பொறிமுறையின் செயலைக் கட்டுப்படுத்த இது மின்னணு கூறுகளைப் பயன்படுத்துகிறது. ஒரு அசாதாரண மின்னோட்டம் கண்டறியப்படும்போது, எலக்ட்ரானிக் ஸ்ட்ரைக்கர் சுற்று துண்டிக்க டிரிப்பிங் பொறிமுறைக்கு ஒரு சமிக்ஞையை அனுப்புகிறது.

MCB இன் பயன்பாட்டு காட்சிகள்

அசாதாரண நீரோட்டங்களால் ஏற்படும் சேதத்திலிருந்து சுற்றுகள் மற்றும் உபகரணங்களை பாதுகாக்க குடியிருப்பு, வணிக மற்றும் தொழில்துறை பகுதிகளில் மின் அமைப்புகளில் MCB கள் பரவலாகப் பயன்படுத்தப்படுகின்றன. அவை வழக்கமாக விநியோக பெட்டிகள், சுவிட்ச்போர்டுகள் அல்லது கட்டுப்பாட்டு பெட்டிகளில் நிறுவப்படுகின்றன, மேலும் அவை ஒரு சுற்றுகளின் பிரதான சுவிட்ச் அல்லது கிளை சுவிட்சாக பயன்படுத்தப்படுகின்றன.

MCB களின் தேர்வு மற்றும் நிறுவல்

1. தேர்வு: MCB களைத் தேர்ந்தெடுக்கும்போது, சுற்று மதிப்பிடப்பட்ட மின்னோட்டம், மின்னழுத்த நிலை, பாதுகாப்பு பண்புகள் மற்றும் கசிவு பாதுகாப்பு தேவையா போன்ற காரணிகளை நீங்கள் கருத்தில் கொள்ள வேண்டும். தேர்ந்தெடுக்கப்பட்ட STB1-63 மினியேச்சர் சர்க்யூட் பிரேக்கர்கெர்ஸை உள்ளூர் மின் பாதுகாப்பு தரநிலைகள் மற்றும் விதிமுறைகளுடன் உறுதிப்படுத்துவதும் முக்கியம்.

2. இன்ஸ்டாலேஷன்: STM8-63 மினியேச்சர் சர்க்யூட் பிரேக்கர் 6KA 1P 2P 3P 4P 16A 230/400V உலர்ந்த, காற்றோட்டமான சூழலில் அரிக்கும் வாயுக்கள் இல்லாமல் நிறுவப்பட வேண்டும், மேலும் அது சரியாகவும் பாதுகாப்பாகவும் கம்பி செய்யப்படுவதை உறுதி செய்ய வேண்டும். நிறுவலின் போது, தொடர்புடைய மின் பாதுகாப்பு விதிமுறைகள் மற்றும் இயக்க நடைமுறைகள் கவனிக்கப்பட வேண்டும்.
