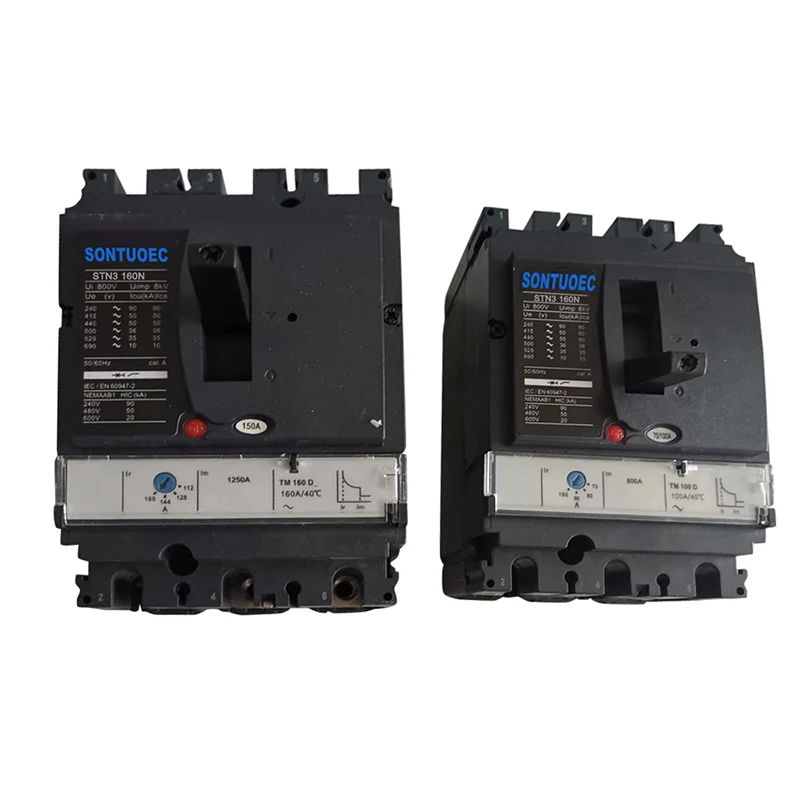

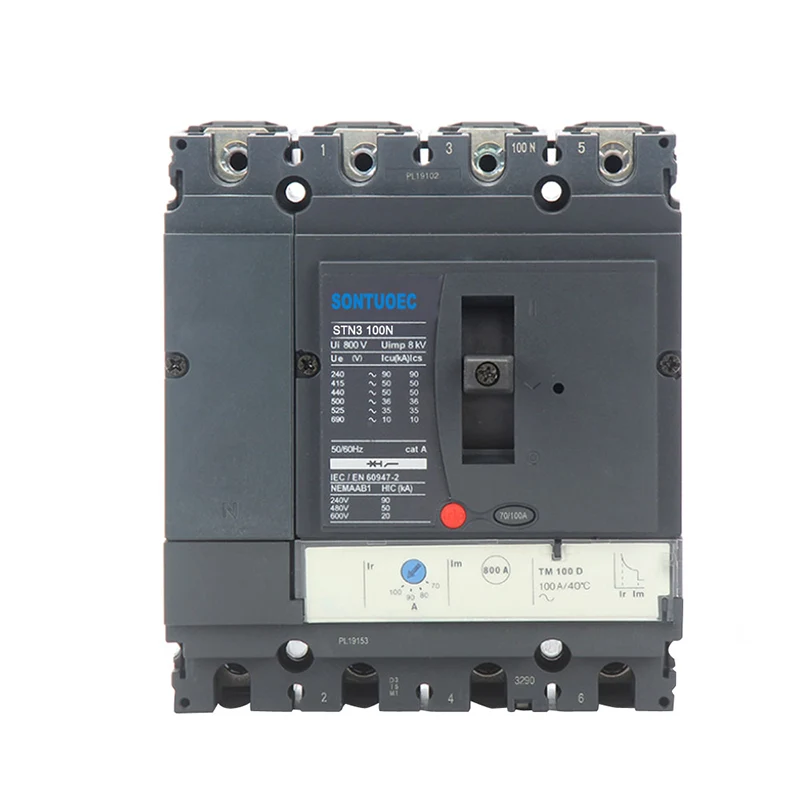

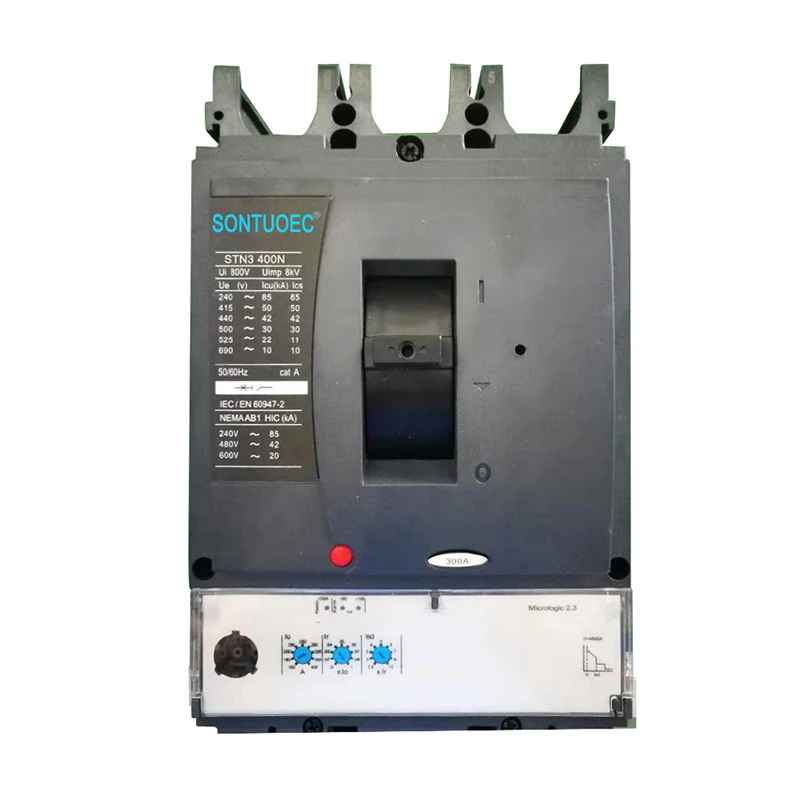

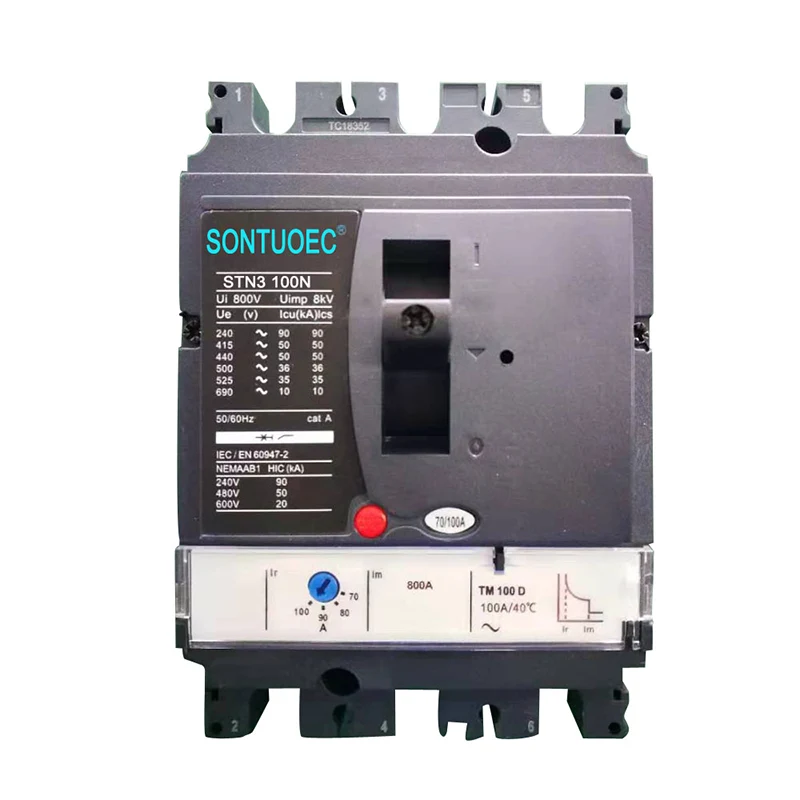

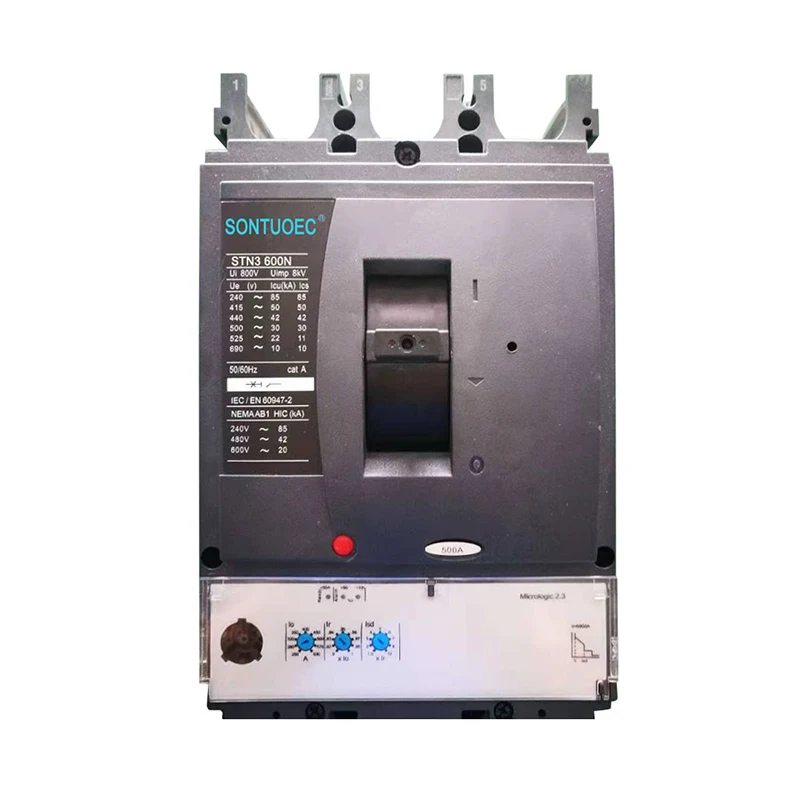

STN3 வகை வடிவமைக்கப்பட்ட வழக்கு சர்க்யூட் பிரேக்கர்

எஸ்.டி.என் 3 வகை வடிவமைக்கப்பட்ட கேஸ் சர்க்யூட் பிரேக்கர் பல்வேறு பயன்பாடுகளில் மின் பாதுகாப்புக்கு நம்பகமான மற்றும் மேம்பட்ட தீர்வாகும். அதன் சிறிய வடிவமைப்பு, விரிவான பாதுகாப்பு அம்சங்கள் மற்றும் தகவல்தொடர்பு திறன்கள் நவீன மின் அமைப்புகளுக்கு இது ஒரு சிறந்த தேர்வாக அமைகிறது.

மாதிரி:STN3

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

விவரக்குறிப்புகள்	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
சட்ட மின்னோட்டம் ()	100				160				250				400				630
துருவங்களின் எண்ணிக்கை	3		4		3		4		3		4		3		4		3		4
அல்டிமேட் பிரேக்கிங் திறன் (ஐ.சி.யு, கே.ஏ)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (இருந்து)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம்	AC800V
மதிப்பிடப்பட்ட வேலை மின்னழுத்தம்	AC690V
மதிப்பிடப்பட்ட மின்னோட்டம், வெப்ப ட்ரிப்பிங், டிஎம்டி, அ	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
மதிப்பிடப்பட்ட நடப்பு, எலக்ட்ரானிக் ட்ரிப்பிங், மைக், அ	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
துணை, எச்சரிக்கை, தவறான பாகங்கள்	அல்லது/SD/SDE/SDX
ஷன்ட் & கீழ் மின்னழுத்த சுருள்	Mx/mn
இயந்திர வாழ்க்கை	50000				40000				20000				15000				15000
மின்சார வாழ்க்கை	30000				20000				10000				6000				4000

மாதிரி எண்.	STN3
தரநிலை:	IEC 60947-2
வில்-படித்தல் ஊடகம்	காற்று
கட்டமைப்பு	MCCB
தட்டச்சு செய்க	மவுலெட் கேஸ் சர்க்யூட் பிரேக்கர்
சான்றிதழ்	சி
ஒப்புதல்கள்	CE, ISO9001
விநியோக நேரம்	20 நாட்களுக்குள்
விவரக்குறிப்பு	63A-630A
தோற்றம்	வென்ஷோ ஜான்ஜியாங்
உற்பத்தி திறன்	2000 டைஸ்/வாரம்
வேகம்	சாதாரண வகை சர்க்யூட் பிரேக்கர்
நிறுவல்	சரி
துருவ எண்	3 ப 4 ப
செயல்பாடு	வழக்கமான சர்க்யூட் பிரேக்கர், சர்க்யூட்-பிரேக்கர் தோல்வி பாதுகாப்பு, அதிகப்படியான பாதுகாப்பு
விலை	தொழிற்சாலை விலை
உத்தரவாத நேரம்	12 மாதங்கள்
போக்குவரத்து தொகுப்பு	உள் பெட்டி/அட்டைப்பெட்டி
வர்த்தக முத்திரை	ESOUEEC, WZSCEC, ESUTUNE, IMDEC
HS குறியீடு	8536200000

முக்கிய அம்சங்கள்

And பாதுகாப்பு மற்றும் செயல்பாடு: இந்த பிரேக்கர்கள் மின் அமைப்புகளுக்கு விரிவான பாதுகாப்பை வழங்குகின்றன, இதில் அதிக சுமை மற்றும் குறுகிய சுற்று பாதுகாப்பு ஆகியவை அடங்கும். ஒரு தவறு ஏற்படும் போது தானாக சுற்று துண்டிக்க அவை வடிவமைக்கப்பட்டுள்ளன, உபகரணங்களுக்கு சேதம் ஏற்படுவதைத் தடுக்கிறது மற்றும் பாதுகாப்பை உறுதி செய்கிறது.

• ஷெல் மின்னோட்டம் மற்றும் மதிப்பிடப்பட்ட மின்னோட்டம்: ஷெல் மின்னோட்டம் (எ.கா., 160n) பிரேக்கரின் வீட்டுவசதிகளின் அதிகபட்ச விரிவாக்கக்கூடிய குறுக்கிடும் திறனைக் குறிக்கிறது. மதிப்பிடப்பட்ட மின்னோட்டம் (எ.கா., 100 அ) என்பது அதிகபட்ச இயல்பான இயக்க மின்னோட்டமாகும், இது ஓவர் க்யூரண்ட் காரணமாக ட்ரிப்பிங் தடுக்க சுற்று மீறக்கூடாது.

• துருவ உள்ளமைவுகள்: வெவ்வேறு மின் அமைப்புகள் மற்றும் பயன்பாடுகளுக்கு ஏற்ற 3-துருவம் (3 பி) மற்றும் 4-துருவ (4 பி) உள்ளமைவுகளில் கிடைக்கிறது.

• மின்னணு பயண அலகுகள்: மேம்பட்ட மின்னணு பயண அலகுகள் துல்லியமான அளவீட்டு மற்றும் தகவல்தொடர்பு திறன்களை வழங்குகின்றன, இது நிகழ்நேர கண்காணிப்பு மற்றும் மின் அளவுருக்களைக் கண்டறிய அனுமதிக்கிறது.

• காம்பாக்ட் டிசைன்: காம்பாக்ட் என்எஸ்எக்ஸ் தொடர், குறிப்பாக, அதன் சிறிய வடிவமைப்பிற்காக அறியப்படுகிறது, இது ஆற்றல் திறன், அளவீட்டு, மேலாண்மை மற்றும் தகவல்தொடர்பு கருவிகளை ஒருங்கிணைக்கிறது.

பயன்பாடுகள்

• தொழில்துறை பயன்பாடு: பல்வேறு உபகரணங்கள் மற்றும் இயந்திரங்களுக்கு மின் சக்தியை விநியோகிப்பதற்கும் பாதுகாப்பதற்கும் தொழில்துறை அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

• எரிசக்தி மற்றும் உள்கட்டமைப்பு: எரிசக்தி விநியோக நெட்வொர்க்குகள் மற்றும் உள்கட்டமைப்பு திட்டங்களில் பயன்பாடுகளுக்கு ஏற்றது.

• வணிக மற்றும் குடியிருப்பு: வணிக கட்டிடங்கள் மற்றும் பிரதான மற்றும் இரண்டாம் நிலை விநியோக அமைப்புகளுக்கான குடியிருப்பு வீடுகளிலும் பயன்படுத்தப்படுகிறது.

காம்பாக்ட் என்எஸ்எக்ஸ் தொடரின் கூடுதல் அம்சங்கள்

Canefection மேம்பட்ட பாதுகாப்பு: இரட்டை-சுழற்சி தொடர்புகள் மற்றும் எரிசக்தி டிரிப்பிங் போன்ற அம்சங்கள் தவறுகளுக்கு எதிராக நம்பகமான பாதுகாப்பை உறுதி செய்கின்றன.

Selection தேர்ந்தெடுக்கப்பட்ட ஒருங்கிணைப்பு: மேம்பட்ட தேர்ந்தெடுப்பு தவறுகளின் போது பாதிக்கப்படாத சுற்றுகளுக்கு மின்சார விநியோகத்தின் தொடர்ச்சியை பராமரிக்க உதவுகிறது.

• தகவல்தொடர்பு திறன்கள்: மோட்பஸ் தகவல்தொடர்பு தொகுதி மற்றும் பி.எஸ்.சி.எம் (பிரேக்கர் நிலை கட்டுப்பாட்டு தொகுதி) சர்க்யூட் பிரேக்கர் மற்றும் ஒரு மேற்பார்வை அமைப்புக்கு இடையில் தரவு பரிமாற்றத்தை இயக்குகின்றன.

• காட்சி மற்றும் கண்காணிப்பு: "ரெடி" எல்இடி மற்றும் பிற குறிகாட்டிகள் நிகழ்நேர நிலை தகவல்களை வழங்குகின்றன, அதே நேரத்தில் FDM121 அமைச்சரவை கதவு காட்சி அலகு பல்வேறு அளவிடப்பட்ட அளவுருக்களைக் காட்ட முடியும்.

• பராமரிப்பு மற்றும் உள்ளமைவு: பராமரிப்பு குறிகாட்டிகள் தொடர்புகள், சுமை சுயவிவரங்கள் மற்றும் செயல்பாட்டு எண்ணிக்கைகள், முன்கணிப்பு பராமரிப்பில் உதவுதல் ஆகியவற்றில் உடைகளை காட்டுகின்றன.

நிறுவல் மற்றும் பராமரிப்பு

• நிறுவல்: சரியான நிறுவலுக்கான உற்பத்தியாளரின் வழிமுறைகளைப் பின்பற்றவும், குறைந்தபட்ச அனுமதிகளை உறுதி செய்தல் மற்றும் பொருத்தமான பெருகிவரும் வன்பொருளைப் பயன்படுத்துதல்.

• பராமரிப்பு: சர்க்யூட் பிரேக்கர்களின் வழக்கமான ஆய்வு மற்றும் சோதனை அவை சரியாக செயல்படுவதை உறுதிசெய்யவும் தொடர்ச்சியான பாதுகாப்பை வழங்கவும் பரிந்துரைக்கப்படுகின்றன.
