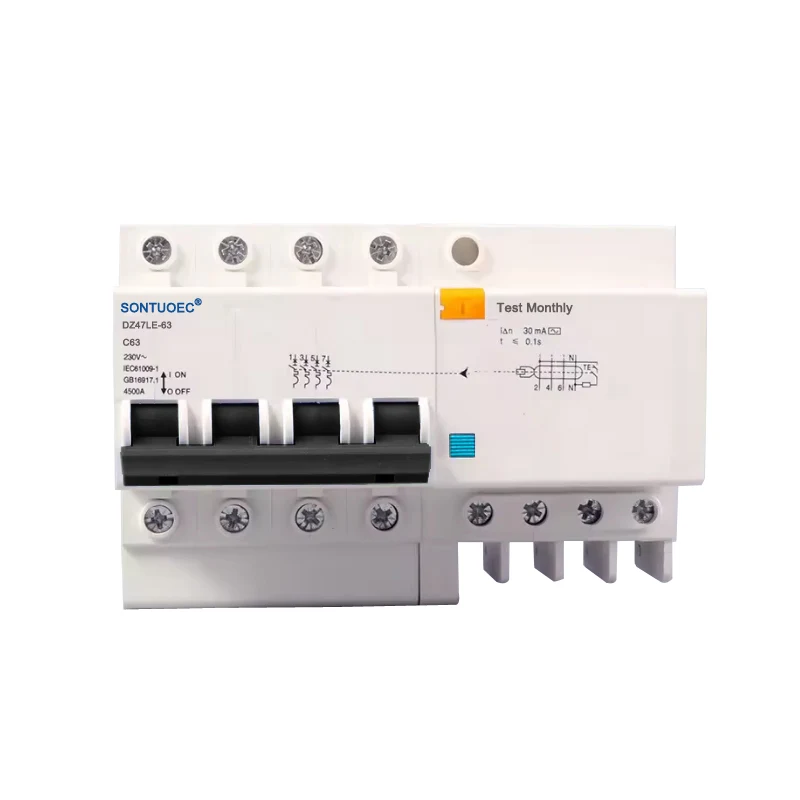

4P RCBO AC வகை என்பது 4-துருவ சர்க்யூட் பிரேக்கர் ஆகும், இது எஞ்சிய மின்னோட்டப் பாதுகாப்பு மற்றும் அதிக மின்னோட்டப் பாதுகாப்பு செயல்பாடுகளை ஒருங்கிணைக்கிறது, குறிப்பாக மாற்று மின்னோட்டம் (AC) சுற்றுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. மின் தீ மற்றும் தனிப்பட்ட மின்சார அதிர்ச்சி விபத்துகளைத் தடுக்க மின்சுற்றில் எஞ்சிய மின்னோட்டம் (அதாவது கசிவு மின்னோட்டம்) கண்டறியப்பட்டால் அது தானாகவே மின்சாரத்தை துண்டித்துவிடும். அதே நேரத்தில், மின்சுற்று மற்றும் உபகரணங்களின் பாதுகாப்பைப் பாதுகாக்க, மின்சுற்றில் அதிக சுமை அல்லது ஷார்ட் சர்க்யூட் ஏற்பட்டால் தானாகவே மின்சாரம் துண்டிக்கப்படும் ஒரு மிகை மின்னோட்ட பாதுகாப்பு செயல்பாடும் உள்ளது.
|
பெயர் |
ஓவர் கரண்ட் பாதுகாப்புடன் எஞ்சிய சர்க்யூட் பிரேக்கர் |
|
அம்சங்கள் |
அதிக சுமை/குறுகிய சுற்று/கசிவு பாதுகாப்பு |
|
துருவ எண் |
1P/2L,2P/2L,3P/3L,3P/4L 4P/4L |
| உடைக்கும் திறன் | 3kA,4.5KA,6KA |
|
மதிப்பிடப்பட்டது நடப்பு(A) |
6A,10A,16A,20A,25A,32A, 40A,63A |
| மதிப்பிடப்பட்ட மீதமுள்ள இயக்க மின்னோட்டம்: |
10mA,30mA,100mA,300mA,500mA |
|
மதிப்பிடப்பட்டது மின்னழுத்தம்(V) |
240/415v |
|
நிறுவல் |
தின் ரயில் வகை |
|
நிலையான |
IEC61009-1, GB16917-1 |
|
சான்றிதழ் |
CE |
4P RCBO AC வகையின் செயல்பாட்டுக் கொள்கையானது நீரோட்டங்களின் திசையன் தொகை மற்றும் மின்காந்தக் கொள்கைகளின் அடிப்படையில் அமைந்துள்ளது. நெருப்பு (எல்) மற்றும் பூஜ்ஜியம் (என்) கம்பிகளில் உள்ள மின்னோட்டங்கள் அளவு சமமாக இல்லாதபோது, மின்மாற்றியின் முதன்மை பக்கத்திலுள்ள மின்னோட்டங்களின் வெக்டார் தொகை பூஜ்ஜியமாக இருக்காது, இது இரண்டாம் பக்க சுருளில் தூண்டப்பட்ட மின்னழுத்தத்தை உருவாக்குகிறது. இந்த தூண்டப்பட்ட மின்னழுத்தம் மின்காந்த ரிலேயில் சேர்க்கப்படுகிறது, இது ஒரு தூண்டுதல் மின்னோட்டத்தை உருவாக்குகிறது, இது தலைகீழ் டிமேக்னடைசிங் விசையை உருவாக்குகிறது. தவறான மின்னோட்டம் RCBO இன் இயக்க மின்னோட்ட மதிப்பை அடையும் போது, இந்த தலைகீழ் டிமேக்னடைசிங் விசையானது மின்காந்த ரிலேயில் உள்ள ஆர்மேச்சரை நுகத்தடியில் இருந்து விலகச் செய்து, செயல்படும் பொறிமுறையைத் தள்ளும் மற்றும் தவறான மின்னோட்ட சுற்று துண்டிக்கப்படும்.

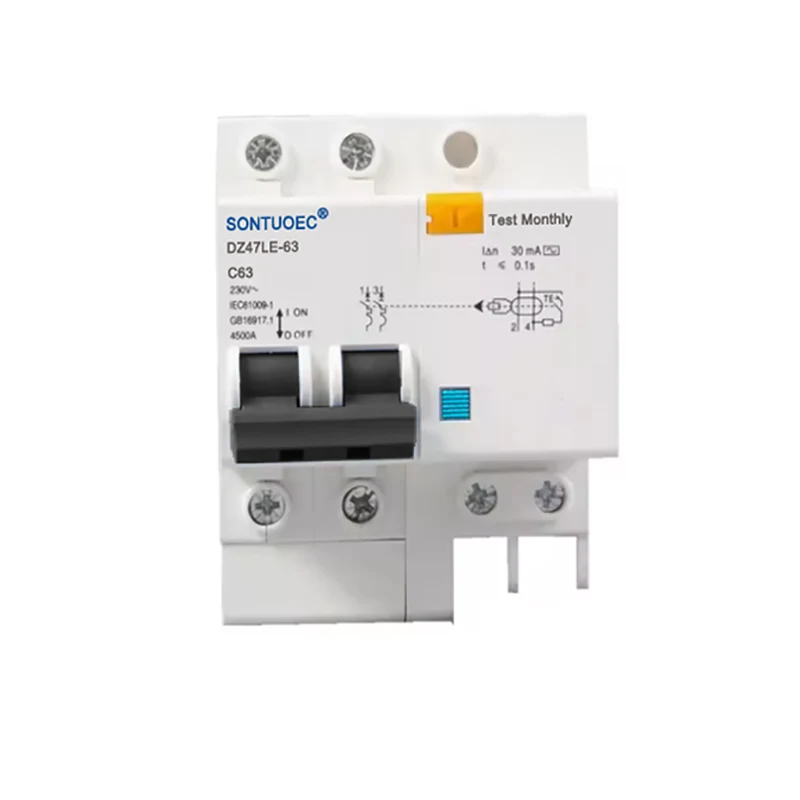

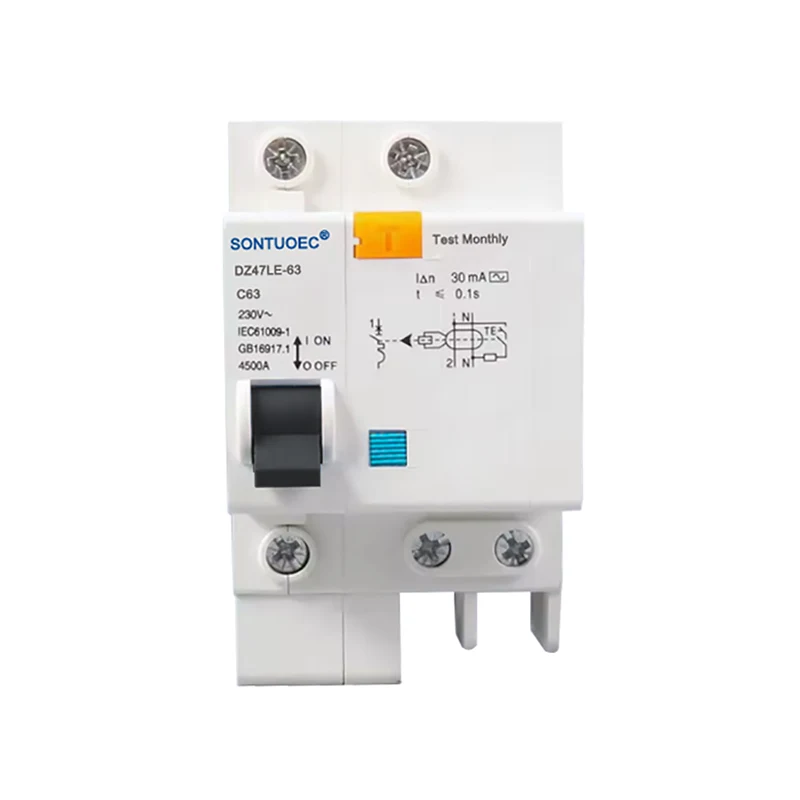

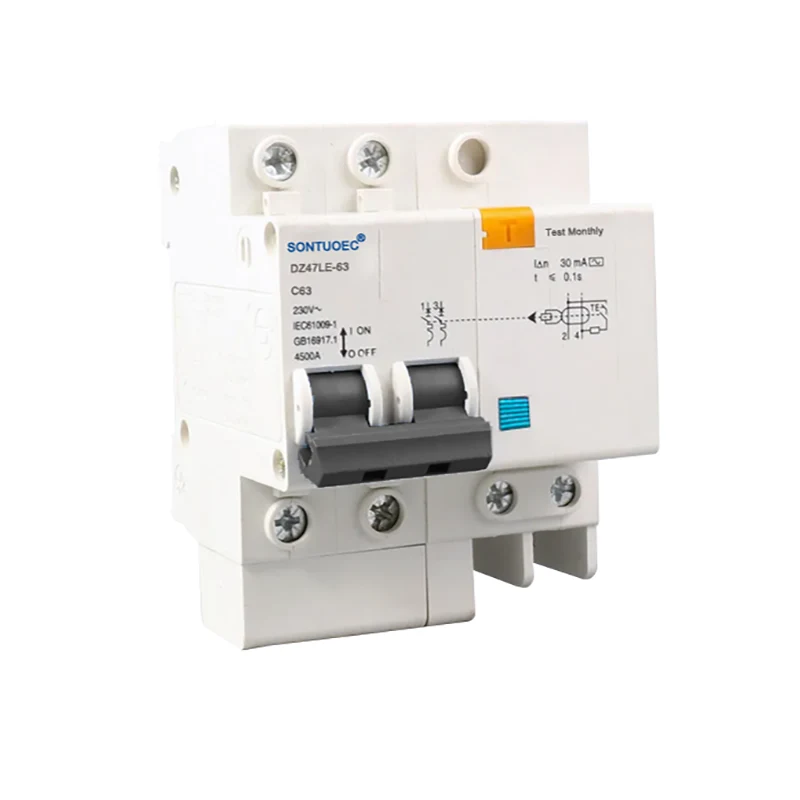

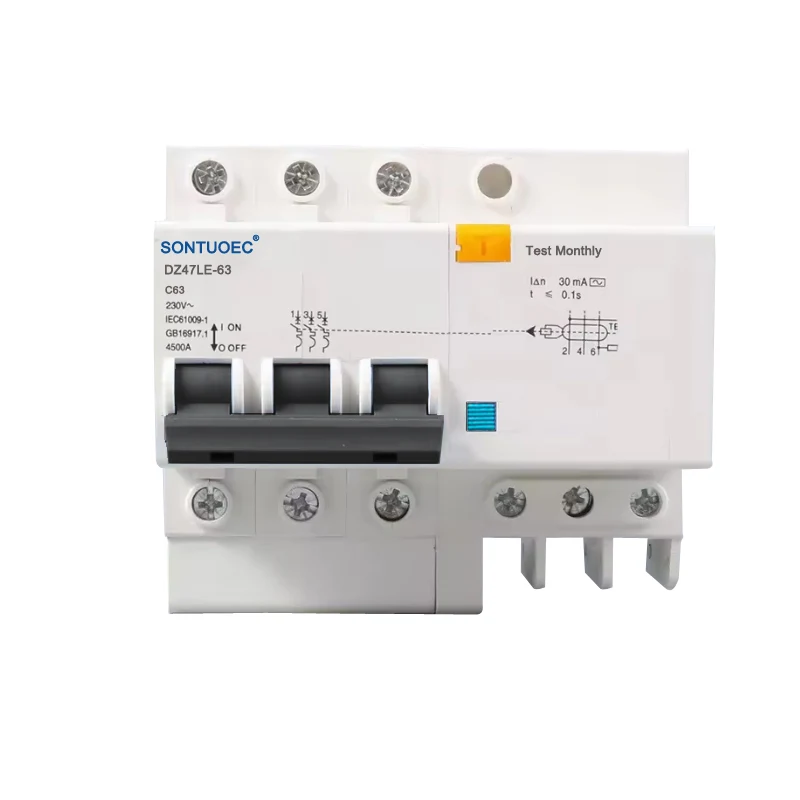

DZ47LE-63 தொடர் மின்னணு பூமி கசிவு பாதுகாப்பு சர்க்யூட் பிரேக்கர், AC 50Hz/60Hz, மதிப்பிடப்பட்ட மின்னழுத்தம் 230V மற்றும் மதிப்பிடப்பட்ட மின்னோட்டம் 6A~63A ஆகியவற்றின் ஒற்றை கட்ட குடியிருப்பு சுற்றுக்கு ஏற்றது; AC 50Hz/60Hz மூன்று கட்ட சுற்றுக்கு 400V. இது சர்க்யூட் ஃபார்ம் ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட்டைப் பாதுகாக்கும். இந்த தயாரிப்பு சிறிய அளவு, அதிக உடைக்கும் திறன், லைவ் வயர் மற்றும் ஜீரோ லைன் ஆகியவை ஒரே நேரத்தில் துண்டிக்கப்படுவதால், தீ கம்பி மற்றும் பூஜ்ஜிய கோடு தலைகீழாக இணைக்கப்பட்டால் மின்சார கசிவு அதிர்ச்சியிலிருந்து நபரைப் பாதுகாக்கிறது.
இது நிலையான IEC61009-1,GB16917.1 உடன் இணங்குகிறது.
1).மின்சார அதிர்ச்சி, பூமியின் தவறு, கசிவு மின்னோட்டத்திற்கு எதிராக பாதுகாப்பை வழங்குகிறது;
2).ஓவர்லோட், ஷார்ட் சர்க்யூட் மற்றும் அதிக மின்னழுத்தத்திற்கு எதிராக பாதுகாப்பை வழங்குகிறது;
3) சிறிய அளவு, அதிக உடைக்கும் திறன்; நேரடி கம்பி மற்றும் பூஜ்ஜியக் கோடு ஒரே நேரத்தில் துண்டிக்கப்படுகின்றன;
4) சிறிய அளவு மற்றும் எடை, எளிதான நிறுவல் மற்றும் வயரிங், உயர் மற்றும் நீடித்த செயல்திறன்
5) உடனடி மின்னழுத்தம் மற்றும் உடனடி மின்னோட்டத்தால் ஏற்படும் தவறான செயலிழப்புக்கு எதிராக வழங்கவும்.
மல்டி-ஃபங்க்ஸ்னல் பாதுகாப்பு: 4P RCBO AC வகையானது எஞ்சிய மின்னோட்டப் பாதுகாப்பு மற்றும் மின்னோட்டப் பாதுகாப்பை ஒருங்கிணைத்து சுற்றுகள் மற்றும் உபகரணங்களுக்கு விரிவான பாதுகாப்பை வழங்குகிறது.
அதிக உணர்திறன்: திடீர் பயன்பாடு அல்லது எஞ்சிய சைனூசாய்டல் ஏசி மின்னோட்டத்தின் மெதுவான உயர்வுக்கு எதிராக அதிக உணர்திறன் பாதுகாப்பு துண்டிக்கப்படுவதை உறுதி செய்கிறது.
பரந்த அளவிலான பயன்பாடு: உள்நாட்டு, தொழில்துறை மற்றும் வணிக மின் விநியோக அமைப்புகளில் ஏசி சர்க்யூட்டுகளுக்கு ஏற்றது, குறிப்பாக ஒரு தீ-ஒன்-பூஜ்ஜிய வயரிங்.
நிறுவ மற்றும் பராமரிக்க எளிதானது: நியாயமான கட்டமைப்பு வடிவமைப்பு, நிறுவ எளிதானது, அதே நேரத்தில் பராமரிப்பு மற்றும் மாற்றியமைக்க எளிதானது.
4P RCBO ஏசி வகை வீடுகள், அலுவலகங்கள், வணிக வளாகங்கள் மற்றும் தொழில்துறை வசதிகளில் ஏசி சர்க்யூட் பாதுகாப்பிற்காக பரவலாகப் பயன்படுத்தப்படுகிறது. லைட்டிங் சர்க்யூட்கள், சாக்கெட் சர்க்யூட்கள் மற்றும் மோட்டார்கள் போன்ற உபகரணங்களின் பாதுகாப்பு போன்ற தீ மற்றும் ஜீரோ கம்பிகள் இரண்டின் பாதுகாப்பு தேவைப்படும் பயன்பாடுகளுக்கு இது மிகவும் பொருத்தமானது.
