வளைவு c rcbo

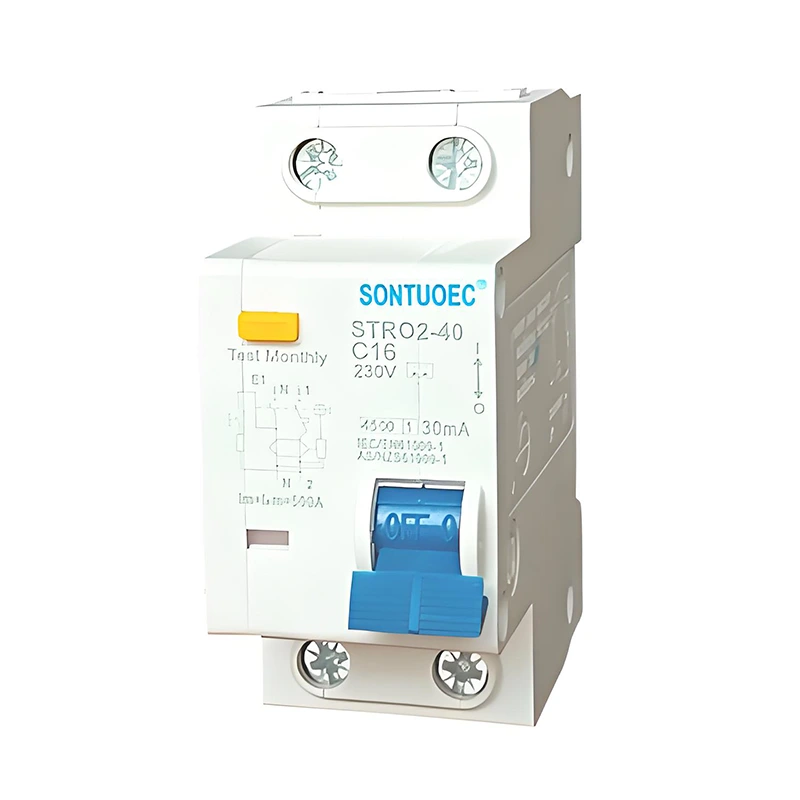

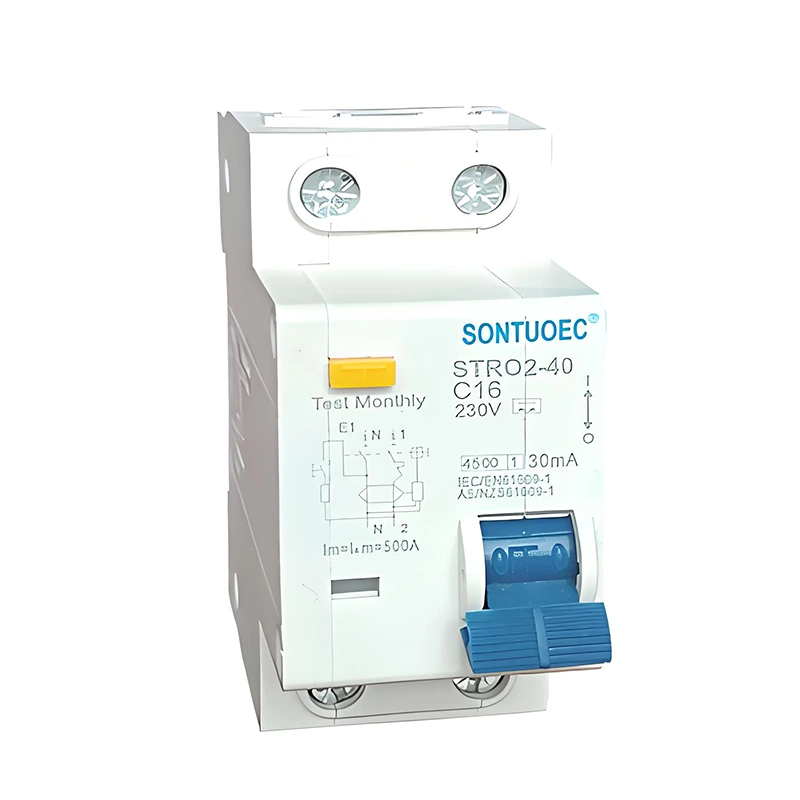

STR02-40 வளைவு சி ஆர்.சி.பி.ஓ முக்கியமாக AC50/60Hz இரண்டு துருவங்கள் 230V அல்லது நான்கு துருவங்கள் 400V இன் சுற்றில் பயன்படுத்தப்படுகிறது, இது 6A-40A வரை 6A-40A வரை மதிப்பிடப்பட்டது, இது பயனுள்ள அதிக சுமை மற்றும் குறுகிய-சுற்று பாதுகாப்பு மற்றும் இயல்பான நிலையின் கீழ் வரியின் அரிதாக மாற்றத்தை மாற்றியமைத்தது, அதே போல் தானாகவே மற்றும் மின்சாரம் வழங்கியவுடன் மின்சாரம் அல்லது கசிவு ஏற்பட்டால். இது தனிப்பட்ட பாதுகாப்பை திறம்பட பாதுகாக்க முடியும் மற்றும் உபகரணங்களுக்கு ஏற்படும் சேதங்களைத் தவிர்க்கலாம். தொழில், வர்த்தகம், உயர் உயர்வு மற்றும் சிவில் குடியிருப்பு போன்ற அனைத்து வகையான இடங்களுக்கும் இது பொருத்தமானது.

மாதிரி:STRO2-40

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

மாதிரி	மின்னணு வகை
தரநிலை:	IEC 61009-1
மீதமுள்ள தற்போதைய தன்மை	மற்றும்/மற்றும்
துருவ எண்	1p+n
தெர்மோ-மேக்னெடிவ் வெளியீட்டு சிறப்பியல்பு	B; சி; D;
மதிப்பிடப்பட்ட மின்னோட்டம் (அ)	6a, 10a, 16a, 25a, 32a, 40a
மதிப்பிடப்பட்ட மின்னழுத்தம் (v)	220,230,240 வி
மதிப்பிடப்பட்ட மீதமுள்ள இயக்க மின்னோட்டம்	10ma, 30ma, 100ma, 300ma, 500ma
மதிப்பிடப்பட்ட நிபந்தனை மீதமுள்ள குறுகிய சுற்று நடப்பு	3 கே, 6 கே
மின்-இயந்திர சகிப்புத்தன்மை	4000 சுழற்சிகளுக்கு மேல்

பார்வை மீது தயாரிப்பு:

1. பூமி தவறு/கசிவு மின்னோட்டம் மற்றும் தனிமைப்படுத்தலின் செயல்பாட்டிற்கு எதிராக பாதுகாப்பை வழங்கவும்

2. உயர் குறுகிய சுற்று மின்னோட்டம் திறனைத் தாங்கும்

3. முனையம் மற்றும் முள்/முட்கரண்டி வகை பஸ்பர் இணைப்புக்கு பொருந்தக்கூடியது

4. விரல் பாதுகாக்கப்பட்ட இணைப்பு முனையங்கள் பொருத்தப்பட்டுள்ளன

5. பூமியின் தவறு/கசிவு மின்னோட்டம் நிகழும்போது மற்றும் மதிப்பிடப்பட்ட உணர்திறனை மீறும் போது சுற்றுவட்டத்தைத் துண்டிக்கவும்

6. மின்சாரம் மற்றும் வரி மின்னழுத்தத்தின் கருத்தை, மற்றும் வெளிப்புற குறுக்கீட்டிலிருந்து இலவசம், மின்னழுத்த ஏற்ற இறக்கங்கள்.

துண்டிக்கும் வளைவு ஓவர்லோட் நிலைகளின் கீழ் ஒரு சர்க்யூட் பிரேக்கரின் செயல் பண்புகளை விவரிக்கிறது. வகை சி துண்டிக்கும் வளைவுகள் முக்கியமாக லைட்டிங் சுற்றுகள் மற்றும் உடனடி அதிக சுமைகளுக்கு குறைந்த உணர்திறன் கொண்ட சில சுமைகளைப் பாதுகாக்கப் பயன்படுகின்றன. அதிக சுமை மின்னோட்டம் சிறியதாக இருக்கும்போது இது நீண்ட தாமதமான செயல் நேரத்தால் வகைப்படுத்தப்படுகிறது; அதிக சுமை மின்னோட்டம் அதிகரிக்கும் போது, செயல் நேரம் படிப்படியாக சுருக்கப்படுகிறது. இந்த வடிவமைப்பு சுமை தொடக்கத்தின் போது நிலையற்ற தற்போதைய கூர்முனைகள் காரணமாக தவறான செயல்பாட்டைத் தவிர்ப்பதற்காகவும், நீடித்த அதிக சுமைகளின் போது சர்க்யூட் சரியான நேரத்தில் துண்டிக்கப்படுவதை உறுதிசெய்யவும் நோக்கம் கொண்டது.

முக்கிய அம்சங்கள் மற்றும் செயல்பாடுகள்

மீதமுள்ள தற்போதைய பாதுகாப்பு: வளைவு சி ஆர்.சி.பி.ஓ மனித மின்சார அதிர்ச்சி அல்லது உபகரணங்கள் கசிவால் ஏற்படும் மீதமுள்ள மின்னோட்டத்தைக் கண்டறிந்து துண்டிக்க முடியும், இதனால் மின்சார அதிர்ச்சி விபத்துக்கள் மற்றும் மின் தீவைத் தடுக்கிறது.

ஓவர்லோட் பாதுகாப்பு: சுற்றுவட்டத்தின் மின்னோட்டம் ஆர்.சி.பி.ஓவின் மதிப்பிடப்பட்ட மின்னோட்டத்தை மீறும் போது, அதிக சுமை காரணமாக சுற்று அல்லது தீ விபத்துக்களுக்கு சேதம் ஏற்படுவதைத் தடுக்க ஒரு குறிப்பிட்ட காலத்திற்குள் சுற்று துண்டிக்க முடியும். சி-வகை அகற்றும் வளைவு இந்த பாதுகாப்பு பொருத்தமான நேரத்தில் செயல்படுவதை உறுதி செய்கிறது.

குறுகிய சுற்று பாதுகாப்பு: ஒரு சுற்றுவட்டத்தில் ஒரு குறுகிய-சுற்று ஏற்பட்டால், வளைவு சி ஆர்.சி.பி.ஓ குறுகிய சுற்று மின்னோட்டத்தை துண்டித்து சுற்று மற்றும் உபகரணங்களைப் பாதுகாக்க விரைவாக செயல்பட முடியும்.

Curve C RCBO
