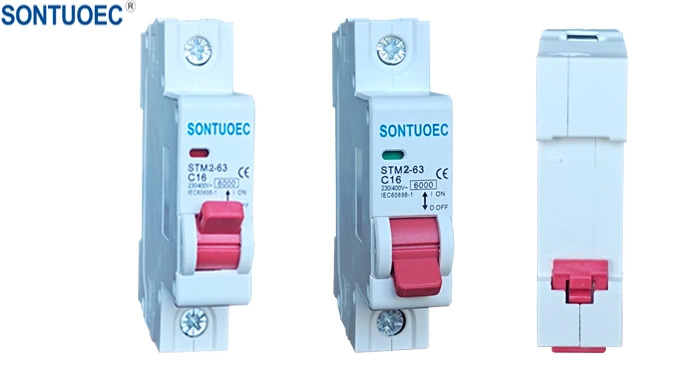

டிஐஎன் ரெயில் வகை எம்.சி.பி டிஐஎன் ரெயிலின் தரப்படுத்தப்பட்ட நிறுவலை மினியேச்சர் சர்க்யூட் பிரேக்கரின் சுற்று பாதுகாப்பு செயல்பாட்டுடன் ஒருங்கிணைக்கிறது. சுமை அல்லது குறுகிய சுற்று போன்ற அசாதாரண சூழ்நிலை இருக்கும்போது மின்னோட்டத்தை விரைவாக வெட்டுவதன் மூலம் சுற்றுகள் மற்றும் உபகரணங்களை பாதுகாக்க இது முக்கியமாக மின் அமைப்புகளில் பயன்படுத்தப்படுகிறது. அதே நேரத்தில், இது டிஐஎன் ரயில் பெருகிவரும் முறை காரணமாக நிறுவல், மாற்று மற்றும் பராமரிப்பு செயல்முறையை மிகவும் வசதியாகவும் தரப்படுத்தவும் செய்கிறது.
மாதிரி |

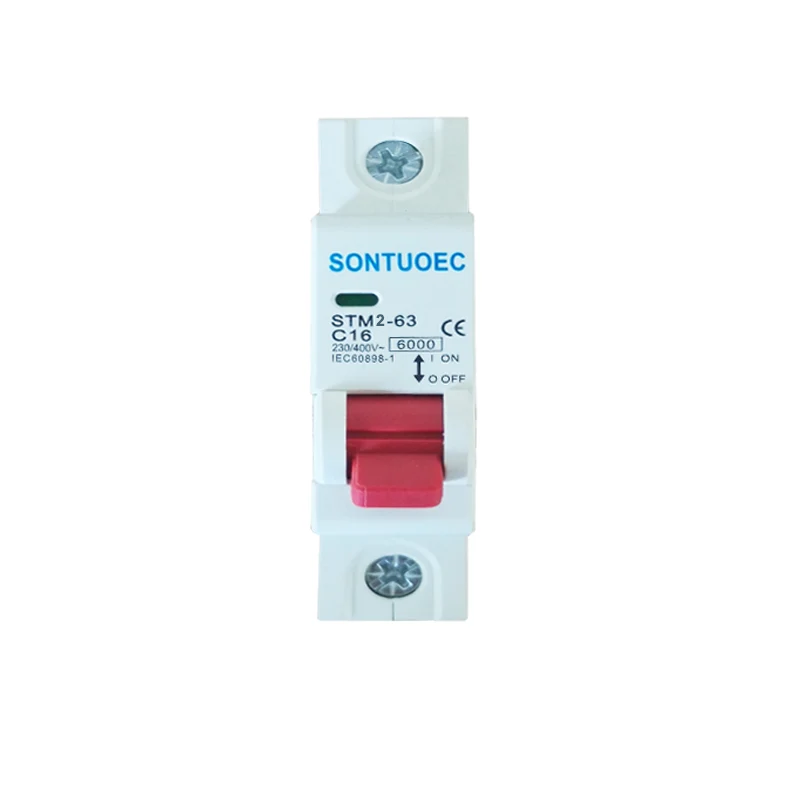

STM2-63 |
தரநிலை | IEC60898-1 |
துருவம் |

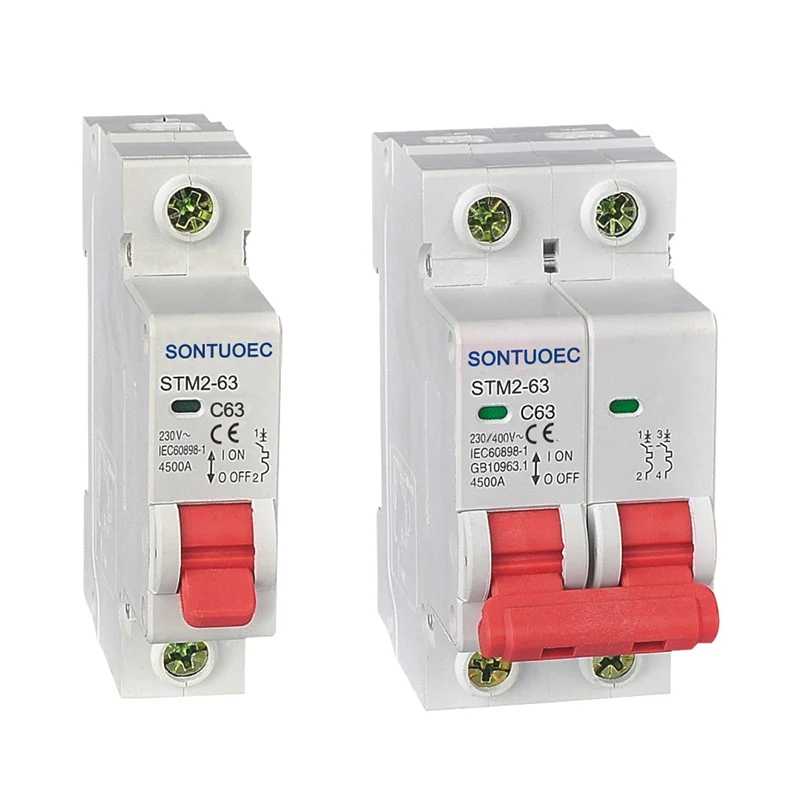

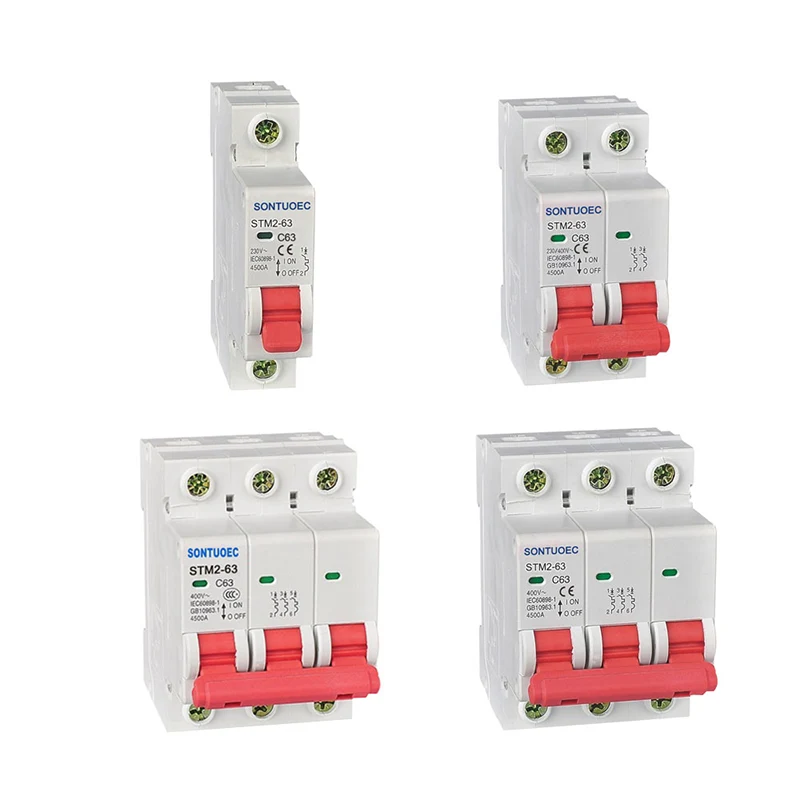

1 ப, 2 பி, 3 பி, 4 ப |
மதிப்பிடப்பட்ட மின்னோட்டம் (இல்) |
1,2,4,610,16,20,25,32,40,50,63 அ |
மதிப்பிடப்பட்ட மின்னழுத்தம் (ஐ.நா) |
AC230 (240)/400 (415) வி |
உடைக்கும் திறன் | 3 கே, 4 கே, 5 கே, 6 கே |
மதிப்பிடப்பட்ட அதிர்வெண் |
50/60 ஹெர்ட்ஸ் |
ட்ரிப்பிங் வளைவு |
பி, சி, டி |
காந்த வெளியீடுகள் |
பி வளைவு: 3 இன் முதல் 5 அங்குலம் வரை |
சி வளைவு: 5 இன் மற்றும் இடையில் 10in |
|
டி வளைவு: 10in மற்றும் 14in க்கு இடையில் |
|
மின் இயந்திர சகிப்புத்தன்மை |
6000 சுழற்சிகளுக்கு மேல் |
டிஐஎன் ரெயில் என்பது ஒரு நிலையான வகை உலோக ரெயிலாகும், இது பெருகிவரும் சர்க்யூட் பிரேக்கர்கள் மற்றும் தொழில்துறை கட்டுப்பாட்டு உபகரணங்கள் உபகரணங்கள் ரேக்குகளில் பரவலாகப் பயன்படுத்தப்படுகிறது. டிஐஎன் என்பது “டாய்ச் இன்ஸ்டிட்யூட் ஃபார் நார்மங்” என்பதைக் குறிக்கிறது மற்றும் இது உலகளவில் ஒன்றுக்கொன்று மாறக்கூடியது, இது வெவ்வேறு உற்பத்தியாளர்களிடமிருந்து கூறுகளுக்கு இடையில் பொருந்தக்கூடிய தன்மை மற்றும் பரிமாற்றத்தை அனுமதிக்கிறது. ஒரு பொதுவான வகை DIN ரயில் TS35 DIN ரயில் ஆகும், இது மின் தொழில்துறை கட்டுப்பாட்டு தயாரிப்புகள் மற்றும் சர்க்யூட் பிரேக்கர்கள், மோட்டார் கன்ட்ரோலர்கள் போன்ற கூறுகளை ஏற்றுவதற்கு ஏற்றது.
தரப்படுத்தப்பட்ட நிறுவல்: டிஐஎன் ரெயில் வகை எம்.சி.பி டின் ரெயில் பெருகிவரும் முறையை ஏற்றுக்கொள்கிறது, இது நிறுவல் செயல்முறையை மிகவும் தரப்படுத்தப்பட்டதாகவும் வசதியாகவும் ஆக்குகிறது. பயனர்கள் ரயிலில் தொடர்புடைய நிலைக்கு சர்க்யூட் பிரேக்கரை மட்டுமே செருக வேண்டும், மேலும் சிக்கலான வயரிங் மற்றும் சரிசெய்தல் படிகள் இல்லாமல் நிறுவலை முடிக்க முடியும்.

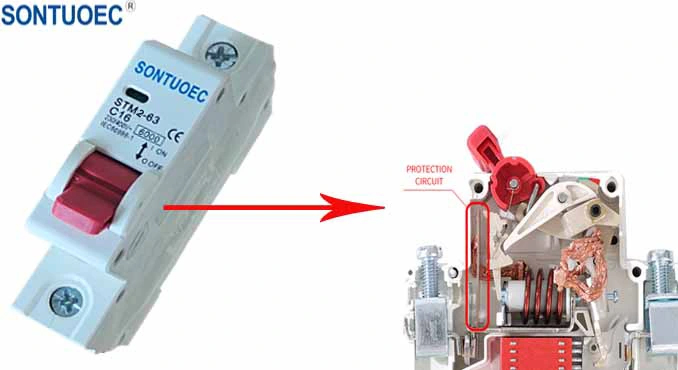

சுற்று பாதுகாப்பு: ஒரு மினியேச்சர் சர்க்யூட் பிரேக்கராக, டிஐஎன் ரயில் வகை எம்.சி.பி. ஓவர்லோட் பாதுகாப்பு மற்றும் குறுகிய சுற்று பாதுகாப்பு பொருத்தப்பட்டுள்ளது. சுற்றுகளில் ஓவர்லோட் அல்லது குறுகிய சுற்று இருக்கும்போது, அது விரைவாக மின்னோட்டத்தை துண்டித்து, தவறு விரிவடைவதைத் தடுக்கும் மற்றும் உபகரணங்கள் சேதத்தைத் தடுக்கும்.
நெகிழ்வுத்தன்மை: டிஐஎன் ரயில் அமைப்பு பரந்த அளவிலான பெருகிவரும் நிலைகள் மற்றும் விண்வெளி விருப்பங்களை வழங்குகிறது, இதனால் டிஐஎன் ரயில் வகை எம்.சி.பிக்கள் தேவைக்கேற்ப வெவ்வேறு இடங்களில் நெகிழ்வாக கட்டமைக்க அனுமதிக்கிறது.
பராமரிப்பின் எளிமை: தரப்படுத்தப்பட்ட பெருகலுக்கு நன்றி, டிஐஎன் ரயில் வகை எம்.சி.பி களின் மாற்று மற்றும் பராமரிப்பு செயல்முறையும் மிகவும் எளிமையானது மற்றும் வேகமானது. பயனர் வெறுமனே தவறான சர்க்யூட் பிரேக்கரை ரெயிலிலிருந்து அகற்றி புதியதைச் செருகுவார்.
