மின் சுற்று பிரேக்கர்

எலக்ட்ரிக்கல் சர்க்யூட் பிரேக்கர் என்பது சாதாரண அல்லது அசாதாரண சுற்று நிலைமைகளின் கீழ் மின்னோட்டத்தை சுமந்து செல்லும் மற்றும் உடைக்கும் திறன் கொண்ட ஒரு மாறுதல் சாதனமாகும். மின் அமைப்பின் பாதுகாப்பான மற்றும் நிலையான செயல்பாட்டை உறுதி செய்வதற்காக அதிக சுமைகள், குறுகிய சுற்றுகள் மற்றும் பிற அசாதாரண நிலைமைகளால் ஏற்படும் சேதத்திலிருந்து சுற்றுவட்டத்தை பாதுகாப்பதே இதன் முக்கிய செயல்பாடு. சுற்றுவட்டத்தில் ஓவர்லோட், குறுகிய சுற்று மற்றும் பிற தவறுகள் நிகழும்போது, மின் சுற்று பிரேக்கர் மின்னோட்டத்தை விரைவாக துண்டிக்கலாம், தவறு விரிவடைவதைத் தடுக்கலாம், மேலும் உபகரணங்கள் மற்றும் தனிப்பட்ட பாதுகாப்பைப் பாதுகாக்கலாம்.

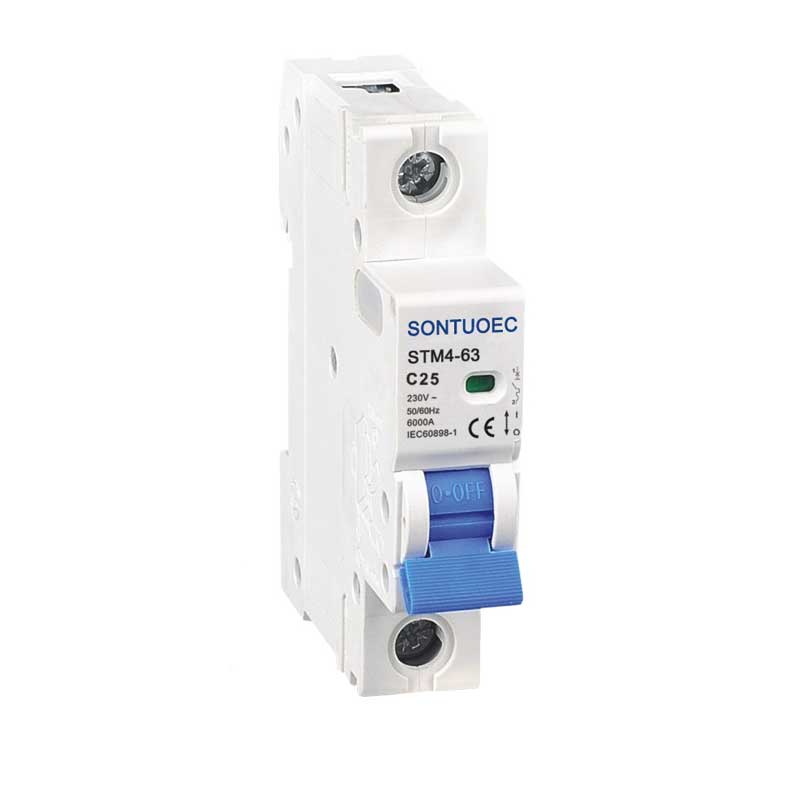

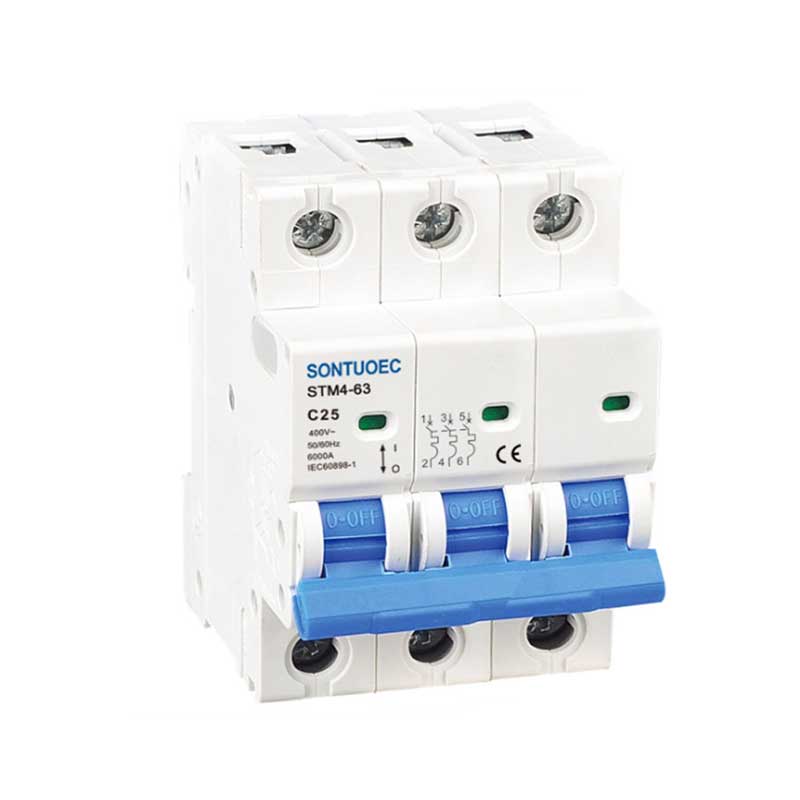

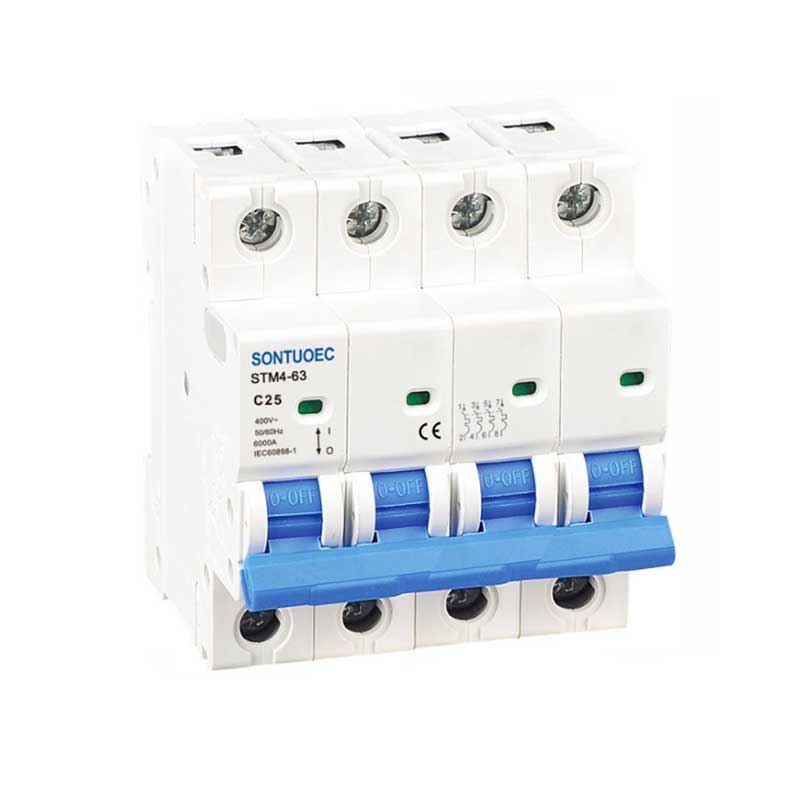

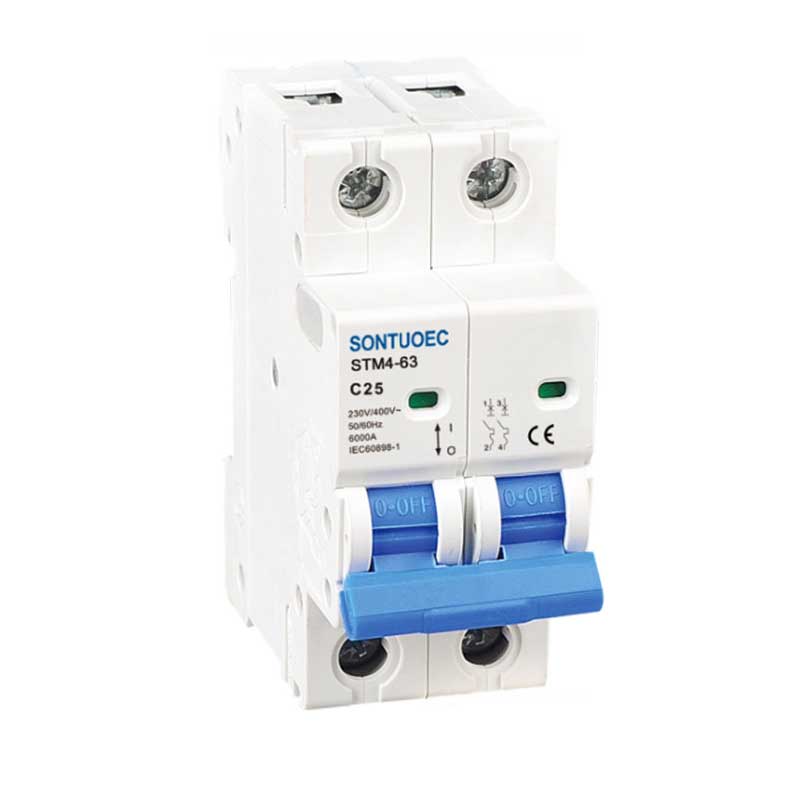

மாதிரி:STM4-63

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

மாதிரி	STM4-63
தரநிலை	IEC60898-1
துருவம்	1 ப, 2 பி, 3 பி, 4 ப
குறுகிய சுற்று உடைக்கும் திறன்	3 கே, 4.5 கே, 6 கே
மதிப்பிடப்பட்டது மின்னோட்டம் (இல்)	1,2,4,610,16,20,25,32,40,50,63 அ
மதிப்பிடப்பட்டது மின்னழுத்தம் (ஐ.நா)	AC230 (240)/400 (415) வி
மதிப்பிடப்பட்டது அதிர்வெண்	50/60 ஹெர்ட்ஸ்
ட்ரிப்பிங் வளைவு	பி, சி, டி
காந்த வெளியீடுகள்	B வளைவு: 3 இன் முதல் 5 அங்குலம் வரை
	சி வளைவு: 5in மற்றும் 10in க்கு இடையில்
	D வளைவு: 10in மற்றும் 14in க்கு இடையில்
மின் இயந்திர சகிப்புத்தன்மை	ஓவர் 6000 சுழற்சிகள்

செயல்பாட்டின் கொள்கை

மின் சுற்று பிரேக்கர்களின் பணிபுரியும் கொள்கை மின்காந்த தூண்டல் மற்றும் இயந்திர பரிமாற்றத்தின் கொள்கைகளை அடிப்படையாகக் கொண்டது. சுற்றுவட்டத்தில் உள்ள மின்னோட்டம் மதிப்பிடப்பட்ட மதிப்பை மீறும் போது, சர்க்யூட் பிரேக்கருக்குள் உள்ள வெப்ப உறுப்பு வெப்பமடைந்து பைமெட்டலின் சிதைவை உருவாக்கும், அல்லது மின்காந்தம் துண்டிக்கும் பொறிமுறையைச் செயல்படுத்துவதற்கு போதுமான உறிஞ்சலை உருவாக்கும், இதனால் சுற்றுவட்டத்தை வெட்டுகிறது. கூடுதலாக, சர்க்யூட் பிரேக்கரில் ஒரு வில் அணைக்கும் சாதனமும் உள்ளது, இது மின்னோட்டத்தை உடைக்கும்போது உருவாக்கப்படும் வளைவை திறம்பட அணைக்க முடியும் மற்றும் ARC க்கு தீங்கு விளைவிக்கும் உபகரணங்கள் மற்றும் பணியாளர்களைத் தடுக்கலாம்.

முக்கிய கூறுகள்

எலக்ட்ரிகல் சர்க்யூட் பிரேக்கர் பொதுவாக தொடர்பு அமைப்பு, வில் அணைக்கும் அமைப்பு, இயக்க பொறிமுறை, ஸ்ட்ரைக்கர், ஷெல் மற்றும் பலவற்றைக் கொண்டுள்ளது. சர்க்யூட் பிரேக்கரை இணைக்க மற்றும் துண்டிக்க தொடர்பு அமைப்பு பயன்படுத்தப்படுகிறது; மின்னோட்டத்தை உடைக்கும்போது உருவாக்கப்படும் வளைவை அணைக்க வில் அணைக்கும் அமைப்பு பயன்படுத்தப்படுகிறது; சர்க்யூட் பிரேக்கரின் கையேடு அல்லது தானியங்கி செயல்பாட்டை உணர இயக்க வழிமுறை பயன்படுத்தப்படுகிறது; சுற்றுவட்டத்தின் தவறான சூழ்நிலைக்கு ஏற்ப சர்க்யூட் பிரேக்கரின் செயல்பாட்டைத் தூண்டும் பகுதி டிரிப்பர்; சர்க்யூட் பிரேக்கரின் உள் கட்டமைப்பைப் பாதுகாக்கவும் வெளிப்புற குறுக்கீட்டைத் தடுக்கவும் ஷெல் பயன்படுத்தப்படுகிறது.
