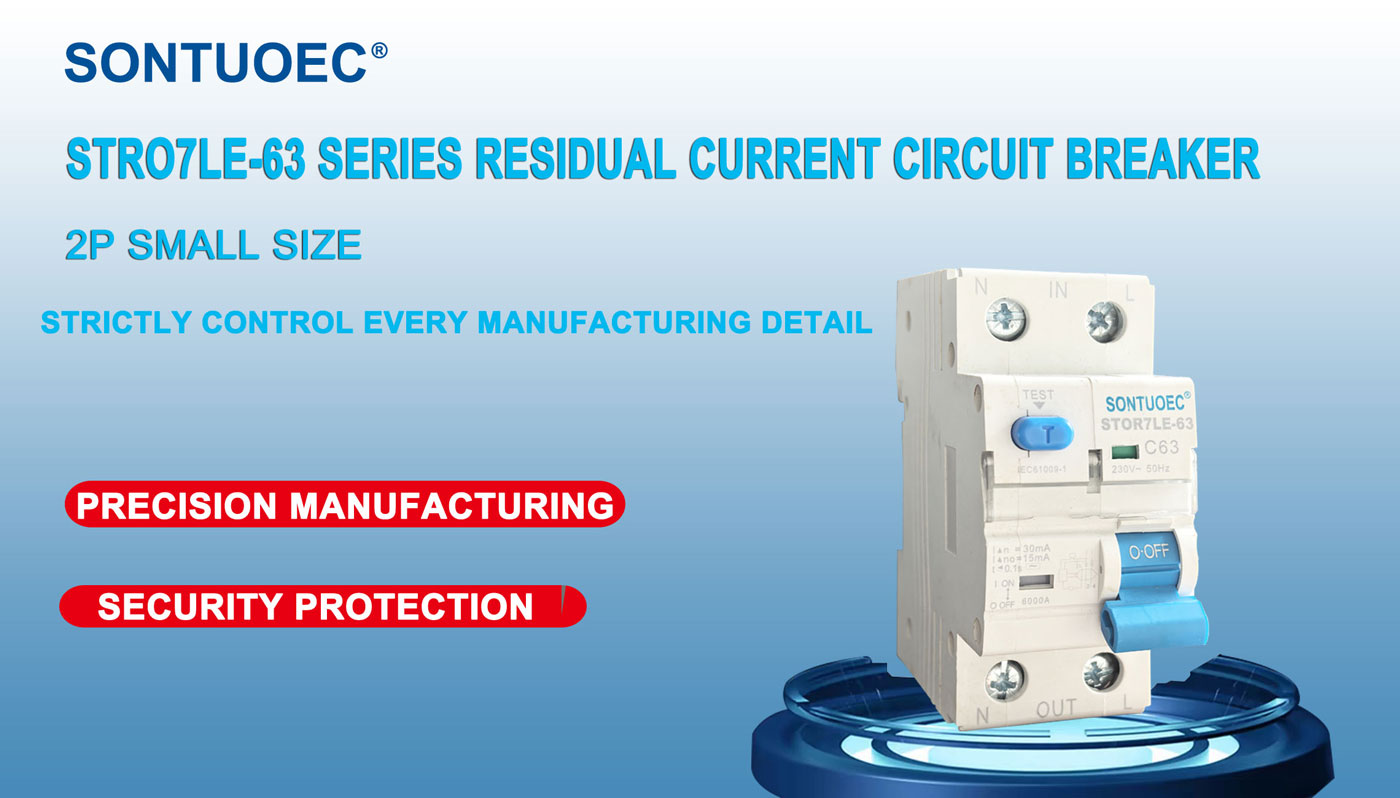

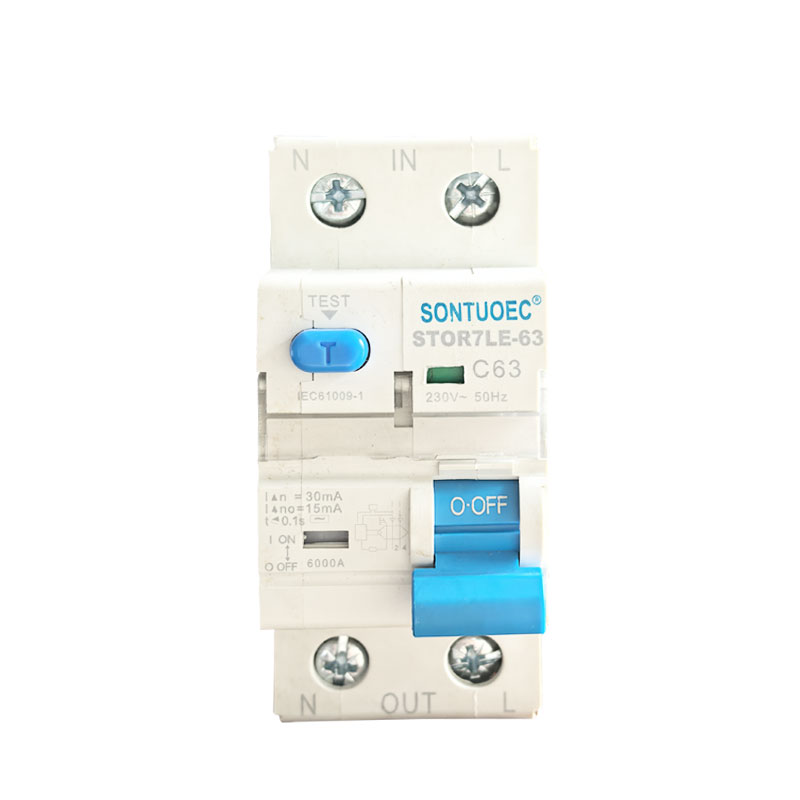

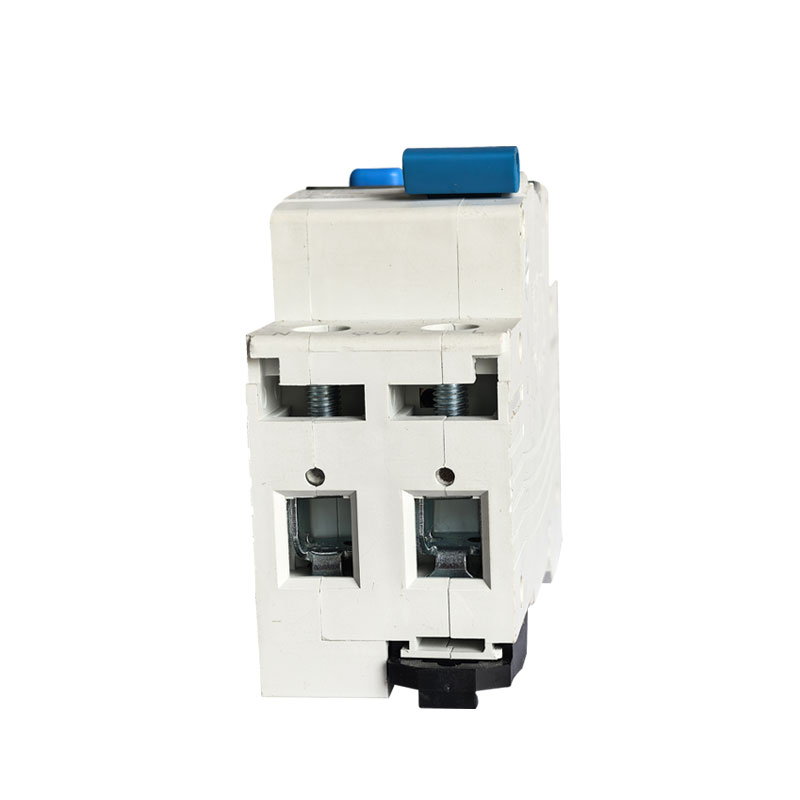

Sontuoec Stro7le-63 சிறிய கசிவு பாதுகாப்பு சர்க்யூட் பிரேக்கர் RCBO

SONTUOEC என்பது பல்வேறு சிறிய மின்சாதனங்களின் உற்பத்தியில் நிபுணத்துவம் பெற்ற சீன சப்ளையர்கள்/உற்பத்தியாளர்களில் ஒன்றாகும் STRO7LE-63 RCBO ஆனது AC 50/60Hz இன் ஒற்றை கட்ட குடியிருப்பு சுற்றுவட்டத்தில் பயன்படுத்தப்படுகிறது, மின்னழுத்தம் 240V மற்றும் அதன் சுய-பாதுகாப்பு மின்னோட்டம் அதிகபட்சம் 40Arcu வரை. இது சிவில் எலக்ட்ரானிக் சர்க்யூட்டை ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட்டில் இருந்து பாதுகாக்கும். இந்த தயாரிப்பு சிறிய அளவு, அதிக உடைக்கும் திறன் மற்றும் அதே நேரத்தில் லைவ் வயர் துண்டிக்கப்படும் நன்மைகள் உள்ளன, மேலும் லைவ் வயர் எதிரெதிரே இணைக்கப்படும்போது மின்சார அதிர்ச்சியிலிருந்து ஒருவரைப் பாதுகாக்கிறது. மேலும் இது IEC 61009-1 இன் தரநிலைக்கு இணங்குகிறது.

மாதிரி:STRO7LE-63

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

விவரக்குறிப்புகள்:

சாண்டார்ட்			IEC/EN 61009-1
மின்சாரம்	வகை (பூமி கசிவின் அலை வடிவம் உணரப்பட்டது)		மின்னணு வகை
அம்சங்கள்	மதிப்பிடப்பட்ட மின்னோட்டம் இல்	A	மற்றும், மற்றும்
	துருவங்கள்	P	1P+N
	மதிப்பிடப்பட்ட மின்னழுத்தம்	V	ஏசி 230
	மதிப்பிடப்பட்ட மின்னோட்டம்:		6,10,16,20,25,32,40A
	மதிப்பிடப்பட்ட உணர்திறன் I△n	A	0.01,0.03,0.1,0.3,0.5
	காப்பு மின்னழுத்தம் Ui	V	250
	மதிப்பிடப்பட்ட எஞ்சிய தயாரிப்பு மற்றும்	A	500
	உடைக்கும் திறன் I△m	A	500
	குறுகிய சுற்று மின்னோட்டம் I△c	A	45,006,000
	மதிப்பிடப்பட்ட அதிர்வெண்	ஹெர்ட்ஸ்	50/60
	மாசு பட்டம்		2
இயந்திரவியல்	மின்சார வாழ்க்கை	t	4000
அம்சங்கள்	இயந்திர வாழ்க்கை	t	10000
	பாதுகாப்பு பட்டம்		IP20
	சுற்றுப்புற வெப்பநிலை	ºC	-25~+40
	(தினசரி சராசரி ≤35ºC உடன்)	ºC	-25~+40
	சேமிப்பு வெப்பநிலை	ºC	-25~+70

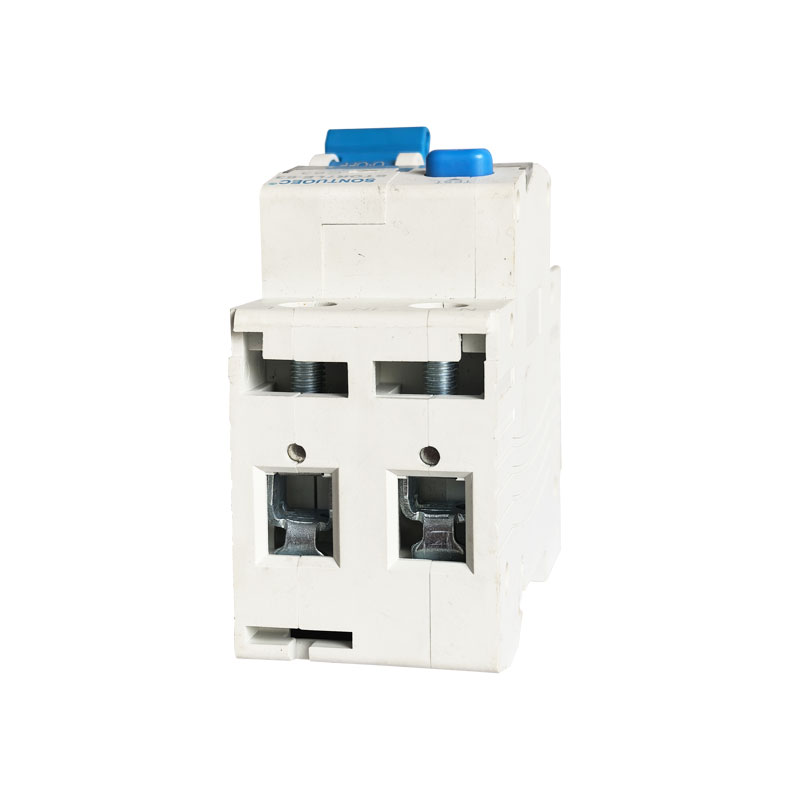

நிறுவல்	முனைய இணைப்பு வகை		கேபிள்/U-வகை பஸ்பார்/முள் வகை பஸ்பார்
	கேபிளுக்கான டெர்மினல் அளவு மேல்/கீழ்	மிமீ2	25
	கேபிளுக்கான டெர்மினல் அளவு மேல்/கீழ்	AWG	மே 18
	பஸ்பாருக்கான டெர்மினல் அளவு மேல்/கீழ்	மிமீ2	25
	பஸ்பாருக்கான டெர்மினல் அளவு மேல்/கீழ்	AWG	மார்ச் 18
	மவுண்டிங்		DIN இரயிலில் EN 60715(35mm) வேகமான கிளிப் சாதனம் மூலம்
	இணைப்பு		மேலிருந்து கீழாக

STRO7LE-63 RCBO இன் முக்கிய செயல்பாடுகள்

ஓவர்லோட் பாதுகாப்பு: சர்க்யூட்டில் உள்ள மின்னோட்டம் STRO7LE-63 RCBO இன் மதிப்பிடப்பட்ட மதிப்பை மீறும் போது, சுற்று மற்றும் உபகரணங்கள் அதிக வெப்பமடைவதைத் தடுக்க, அது தானாகவே ஒரு குறிப்பிட்ட காலத்திற்குள் சுற்று துண்டிக்கப்படும், இதனால் தீ மற்றும் சேதம் தவிர்க்கப்படும்.

ஷார்ட் சர்க்யூட் பாதுகாப்பு: ஒரு சர்க்யூட்டில் ஷார்ட் சர்க்யூட் ஏற்படும் போது, STRO7LE-63 RCBO ஆனது, சர்க்யூட் மற்றும் உபகரணங்களுக்கு கடுமையான சேதத்தை ஏற்படுத்துவதைத் தடுக்க, ஷார்ட் சர்க்யூட் மின்னோட்டத்தைத் தடுக்க, சர்க்யூட்டை விரைவாக துண்டித்துவிடும்.

கசிவு பாதுகாப்பு: STRO7LE-63 RCBO ஆனது ஒரு சுற்றுவட்டத்தில் எஞ்சிய மின்னோட்டத்தை (அதாவது கசிவு மின்னோட்டம்) கண்டறியும் திறன் கொண்டது. எஞ்சிய மின்னோட்டம் நிர்ணயிக்கப்பட்ட வரம்பை மீறும் போது, STRO7LE-63 RCBO மின்னோட்ட விபத்துக்கள் மற்றும் மின் தீ விபத்துகளைத் தடுக்க மிகக் குறுகிய காலத்தில் சுற்றுகளை துண்டித்துவிடும்.

STRO7LE-63 RCBO இன் செயல்பாட்டுக் கொள்கை

STRO7-40 RCBO உள் வெப்ப காந்தப் பயணக் கண்டறிதல் (ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட் பாதுகாப்பிற்காக) மற்றும் எஞ்சிய மின்னோட்டக் கண்டறிதல் (கசிவு பாதுகாப்புக்காக) ஆகியவற்றைக் கொண்டுள்ளது. சுற்றுவட்டத்தில் மின்னோட்டம் அல்லது எஞ்சிய மின்னோட்டம் அசாதாரணமாக இருக்கும்போது, தொடர்புடைய ஸ்ட்ரைக்கர் STRO7-40 RCBO இன் ட்ரிப்பிங் பொறிமுறையைத் தூண்டுகிறது, இதனால் அது சுற்றுவட்டத்தை விரைவாக துண்டிக்கிறது.

1.தெர்மல் மேக்னடிக் டிரிப்பர்: இது மின்னோட்டம் கடத்தி வழியாக செல்லும் போது உருவாகும் வெப்பம் மற்றும் காந்தப்புலத்தை ட்ரிப்பிங்கை தூண்டுவதற்கு பயன்படுத்துகிறது. மின்னோட்டம் அதிகமாக இருக்கும்போது, கடத்தி வெப்பமடைந்து ஒரு காந்தப்புலத்தை உருவாக்குகிறது, இதனால் வெப்ப காந்த ஸ்ட்ரைக்கரின் உள்ளே பைமெட்டல் வளைகிறது அல்லது காந்தம் இரும்பு மையத்தை ஈர்க்கிறது, இதனால் ட்ரிப்பிங் பொறிமுறையைத் தூண்டுகிறது.

2. எஞ்சிய மின்னோட்டக் கண்டறிதல்: இது சுற்றுவட்டத்தில் எஞ்சிய மின்னோட்டத்தைக் கண்டறிய பூஜ்ஜிய வரிசை மின்னோட்ட மின்மாற்றியைப் பயன்படுத்துகிறது. எஞ்சிய மின்னோட்டம் செட் வரம்பை மீறும் போது, எஞ்சிய மின்னோட்டக் கண்டறிதல் சுற்று துண்டிக்க ட்ரிப்பிங் பொறிமுறைக்கு ஒரு சமிக்ஞையை அனுப்பும்.

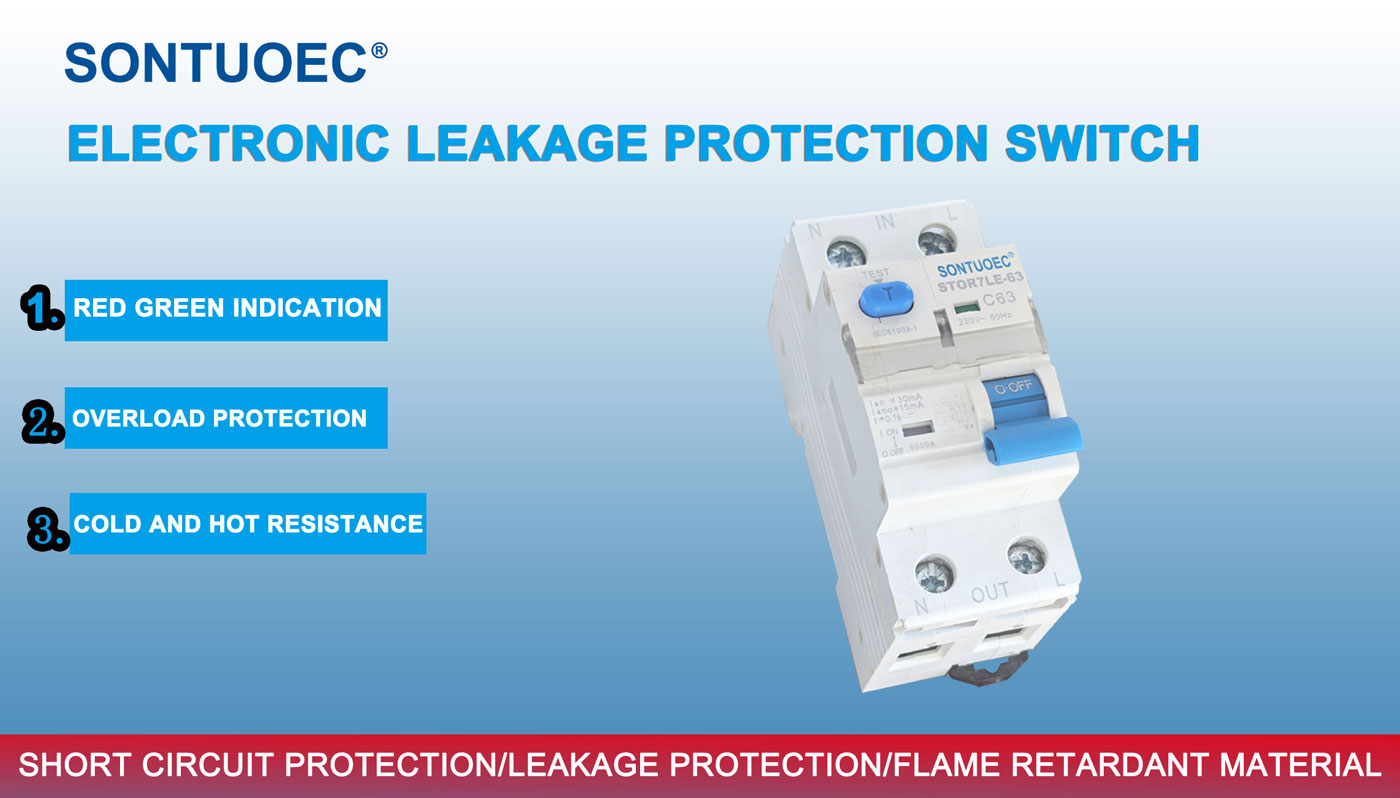

STRO7LE-63 RCBO இன் அம்சங்கள்

பல செயல்பாட்டு ஒருங்கிணைப்பு: STRO7LE-63 RCBO ஆனது ஓவர்லோட், ஷார்ட் சர்க்யூட் மற்றும் கசிவு பாதுகாப்பு செயல்பாடுகளை ஒருங்கிணைத்து, மின் அமைப்புகளின் வடிவமைப்பு மற்றும் நிறுவலை எளிதாக்குகிறது.

அதிக உணர்திறன்: STRO7LE-63 RCBOக்கள், சுற்றுவட்டத்தில் உள்ள அசாதாரண மற்றும் எஞ்சிய மின்னோட்டங்களை விரைவாகக் கண்டறிந்து துண்டித்து, நம்பகமான பாதுகாப்பை வழங்கும்.

நிறுவ மற்றும் பராமரிக்க எளிதானது: STRO7LE-63 RCBOக்கள் பொதுவாக எளிதாக நிறுவல் மற்றும் பராமரிப்புக்காக மட்டுப்படுத்தப்படுகின்றன.

உயர் பாதுகாப்பு: STRO7-40 RCBOக்கள் மின்சார அமைப்புகளின் பாதுகாப்பான செயல்பாட்டை உறுதி செய்வதற்காக உயர் பாதுகாப்பு மற்றும் நம்பகத்தன்மைக்காக கடுமையாக சோதிக்கப்பட்டு சான்றளிக்கப்பட்டுள்ளன.

STRO7LE-63 RCBO இன் பயன்பாட்டுக் காட்சிகள்

STRO7LE-63 RCBOக்கள் குடியிருப்பு, வணிக மற்றும் தொழில்துறை துறைகளில் மின்சார அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன, குறிப்பாக ஒரே நேரத்தில் அதிக சுமை, குறுகிய சுற்று மற்றும் பூமி கசிவு பாதுகாப்பு தேவைப்படும். அசாதாரண மின்னோட்டம் மற்றும் மின்னழுத்தத்தால் ஏற்படும் சேதத்திலிருந்து சுற்றுகள் மற்றும் உபகரணங்களைப் பாதுகாப்பதற்காகவும், மின் அதிர்ச்சியைத் தடுக்கவும் பொதுவாக விநியோகப் பெட்டிகள், சுவிட்ச்போர்டுகள் அல்லது கட்டுப்பாட்டுப் பெட்டிகளில் அவை நிறுவப்படுகின்றன.
