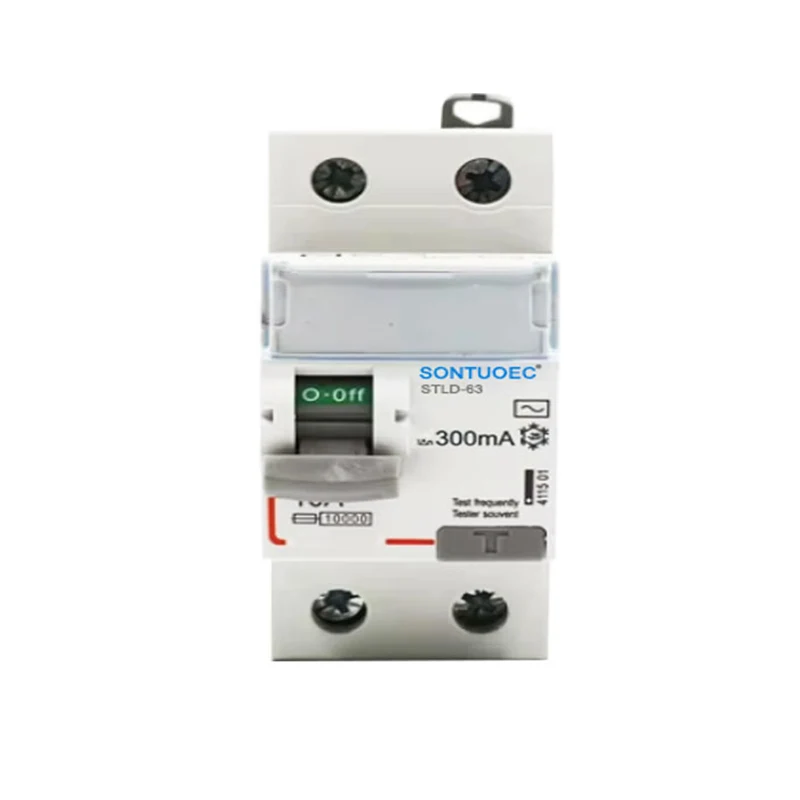

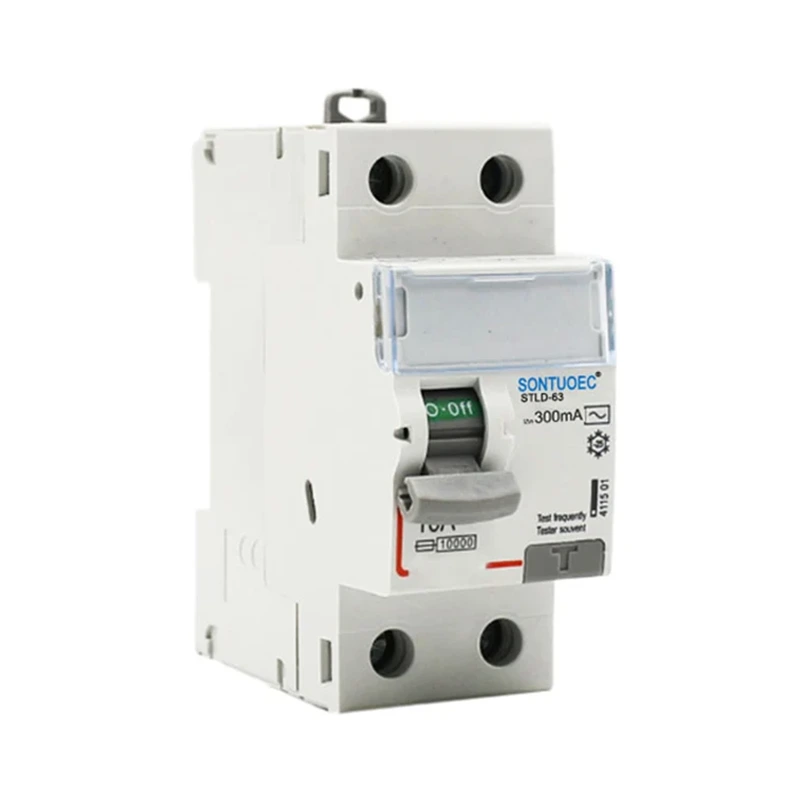

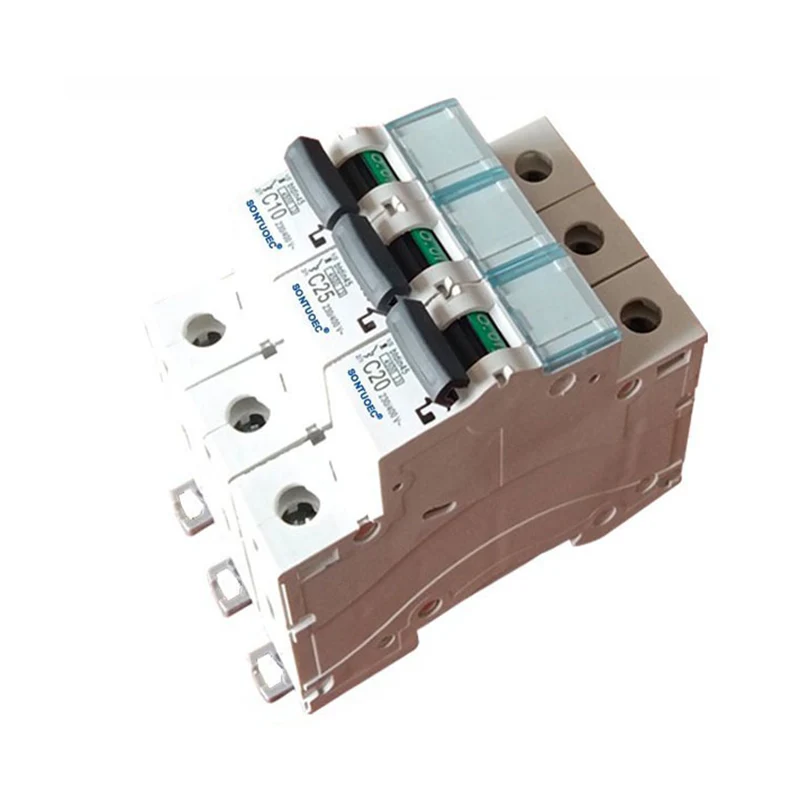

2P 63A/30MA RCD AC வகை

2 பி 63 ஏ/30 எம்ஏ ஆர்.சி.டி ஏசி வகையின் இயக்கக் கொள்கை மீதமுள்ள தற்போதைய மின்மாற்றியை அடிப்படையாகக் கொண்டது. ஒரு மின் அமைப்பில் சமநிலையற்ற மின்னோட்டம் (அதாவது கசிவு) நிகழும்போது, மீதமுள்ள தற்போதைய மின்மாற்றி இந்த சமநிலையற்ற மின்னோட்டத்தைக் கண்டறிந்து கசிவு மின்னோட்டத்திற்கு விகிதாசாரமாக ஒரு காந்தப் பாய்வை உருவாக்குகிறது. இந்த காந்தப் பாய்வு RCD இன் உள் வெளியீட்டு பொறிமுறையைத் தூண்டுகிறது, இதனால் RCD மின்சார விநியோகத்தை விரைவாக துண்டிக்கிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

மாதிரி:	மின்-காந்த வகை; மின்னணு வகை
தரநிலை	IEC 61008-1
மீதமுள்ள தற்போதைய பண்புகள்:	மற்றும், மற்றும்

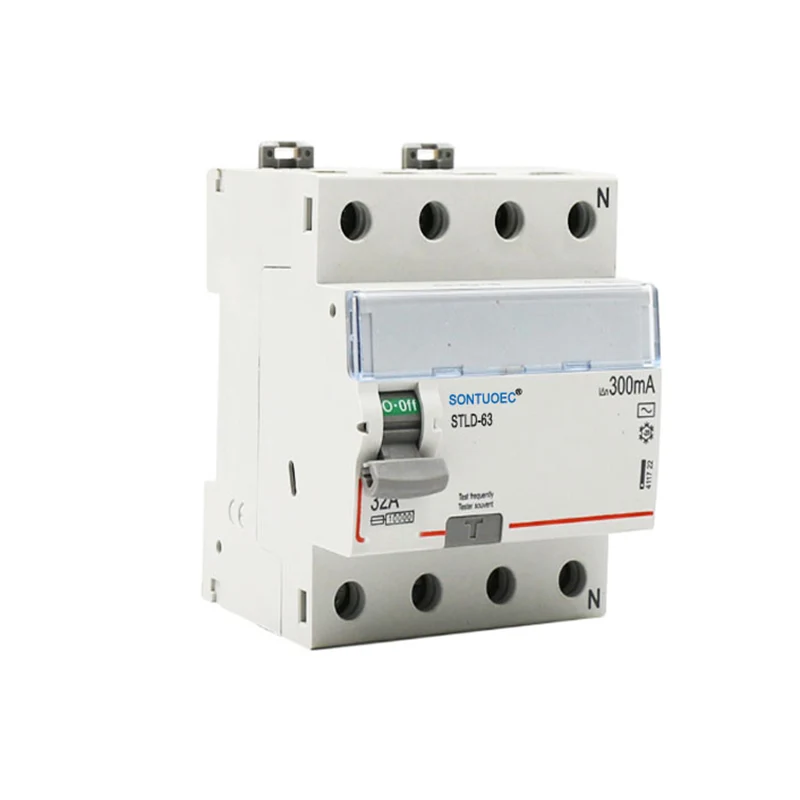

துருவ எண் .:	2 ப, 4 ப
மதிப்பிடப்பட்ட மின்னோட்டம்:	16 அ, 25 அ, 32 அ, 40 அ, 63 அ;
மதிப்பிடப்பட்ட மின்னழுத்தம்:	230/400 வி ஏ.சி.
மதிப்பிடப்பட்ட அதிர்வெண்:	50/60 ஹெர்ட்ஸ்
மதிப்பிடப்பட்ட மீதமுள்ள இயக்க மின்னோட்டம் IΔN:	10ma, 30ma, 100ma, 300ma, 500ma
மதிப்பிடப்பட்ட மீதமுள்ள இயக்கமற்ற தற்போதைய I ΔNO:	≤0.5iδn
மதிப்பிடப்பட்ட நிபந்தனை குறுகிய சுற்று தற்போதைய இன்க்:	6000 அ
மதிப்பிடப்பட்ட நிபந்தனை மீதமுள்ள குறுகிய சுற்று தற்போதைய IΔC:	6000 அ
ட்ரிப்பிங் காலம்:	உடனடி டிரிப்பிங் ≤0.1 செக்
மீதமுள்ள ட்ரிப்பிங் தற்போதைய வரம்பு:	0.5iδn ~ iδn
மின் இயந்திர சகிப்புத்தன்மை:	4000 சுழற்சிகள்
முறுக்கு முறுக்கு:	2.0nm
இணைப்பு முனையம்:	கிளம்புடன் திருகு முனைய தூண் முனையம்

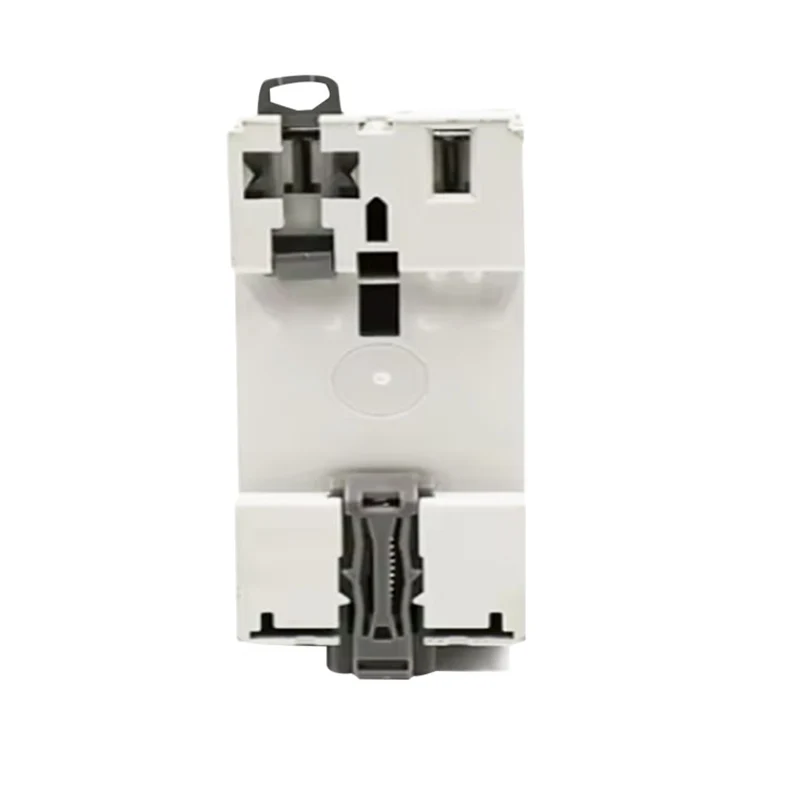

நிறுவல்:	35 மிமீ டின் ரெயில் பெருகிவரும்

அடிப்படை கருத்து

 2 பி: இந்த ஆர்.சி.டி (மீதமுள்ள தற்போதைய சாதனம்) ஒரு இருமுனை சுவிட்ச் என்பதைக் குறிக்கிறது, அதாவது, இது ஒரே நேரத்தில் இரண்டு வரிகளை ஆன்-ஆஃப் செய்ய முடியும். இந்த வடிவமைப்பு வழக்கமாக பயன்படுத்தப்படுகிறது, அங்கு கட்டம் மற்றும் பூஜ்ஜிய கோடுகள் ஒரே நேரத்தில் துண்டிக்கப்பட வேண்டும், கசிவு அல்லது தவறு ஏற்பட்டால் சுற்று முழுவதுமாக துண்டிக்கப்படலாம் என்பதை உறுதிசெய்து, மின்சாரம் அல்லது மின் தீ போன்ற பாதுகாப்பு விபத்துக்களைத் தடுக்கிறது.

 63 அ: ஆர்.சி.டி 63 ஆம்ப்ஸ் என மதிப்பிடப்பட்டுள்ளது என்பதைக் குறிக்கிறது. மதிப்பிடப்பட்ட மின்னோட்டம் என்பது அதிக வெப்பம் அல்லது சேதத்தை ஏற்படுத்தாமல் RCD தொடர்ந்து கொண்டு செல்லக்கூடிய அதிகபட்ச தற்போதைய மதிப்பாகும். நடைமுறை பயன்பாடுகளில், மின் அமைப்பின் சுமைக்கு ஏற்ப பொருத்தமான மதிப்பிடப்பட்ட மின்னோட்டத்தைத் தேர்ந்தெடுக்க வேண்டும்.

M 30MA: இந்த RCD இன் கசிவு நடவடிக்கை மின்னோட்டம் 30 Ma என்பதைக் குறிக்கிறது. கசிவு நடவடிக்கை மின்னோட்டம் என்பது ஆர்.சி.டி கசிவு மின்னோட்டத்தைக் கண்டறிந்து ஒரு செயலைத் தூண்டுகிறது. மின் அமைப்பில் கசிவு மின்னோட்டம் இந்த மதிப்பை மீறும் போது, தனிப்பட்ட பாதுகாப்பைப் பாதுகாக்கவும், மின் தீ போன்ற விபத்துக்களைத் தடுக்கவும் ஆர்.சி.டி விரைவாக மின்சார விநியோகத்தை துண்டிக்கும்.

 ஆர்.சி.டி: எஞ்சிய தற்போதைய சாதனம் என்பது மின் அமைப்பில் எஞ்சிய மின்னோட்டத்தைக் கண்டறிந்து மின்சார விநியோகத்தை துண்டிக்கப் பயன்படுத்தப்படும் மின் பாதுகாப்பு சாதனமாகும். மின் சாதனங்கள் மற்றும் பணியாளர்களுக்கு விரிவான பாதுகாப்பை வழங்க பல்வேறு குறைந்த மின்னழுத்த மின் அமைப்புகளில் இது பரவலாகப் பயன்படுத்தப்படுகிறது.

 ஏசி வகை: மாற்று தற்போதைய (ஏசி) அமைப்புகளுக்கு இந்த ஆர்.சி.டி பொருத்தமானது என்பதைக் குறிக்கிறது. மாற்று மின்னோட்டம் (ஏசி) என்பது மின்சாரத்தை கடத்துவதற்கான பொதுவான வழியாகும், மேலும் இது நேரடி மின்னோட்டத்துடன் (டி.சி) ஒப்பிடும்போது மின்னழுத்தம் மற்றும் மின்னோட்டத்தின் திசையில் அவ்வப்போது மாற்றங்களால் வகைப்படுத்தப்படுகிறது. எனவே, ஒரு RCD ஐத் தேர்ந்தெடுக்கும்போது, மின் அமைப்பின் (AC அல்லது DC) வகையின் அடிப்படையில் பொருத்தமான மாதிரியைத் தேர்ந்தெடுக்க வேண்டும்.

1. பூமி தவறு/கசிவு மின்னோட்டம் மற்றும் தனிமைப்படுத்தலின் செயல்பாட்டிற்கு எதிராக பாதுகாப்பை வழங்கவும்

2. உயர் குறுகிய சுற்று மின்னோட்டம் திறனைத் தாங்கும்

3. முனையம் மற்றும் முள்/முட்கரண்டி வகை பஸ்பர் இணைப்புக்கு பொருந்தக்கூடியது

4. விரல் பாதுகாக்கப்பட்ட இணைப்பு முனையங்கள் பொருத்தப்பட்டுள்ளன

5. பூமியின் தவறு/கசிவு மின்னோட்டம் நிகழும்போது மற்றும் மதிப்பிடப்பட்ட உணர்திறனை மீறும் போது சுற்றுவட்டத்தைத் துண்டிக்கவும்

6. மின்சாரம் மற்றும் வரி மின்னழுத்தத்தின் கருத்தை, மற்றும் வெளிப்புற குறுக்கீட்டிலிருந்து இலவசம், மின்னழுத்த ஏற்ற இறக்கங்கள். ---------- பெரிய அளவு இணைப்பு கம்பி (35 மிமீ இணைப்பு கேபிள்)
