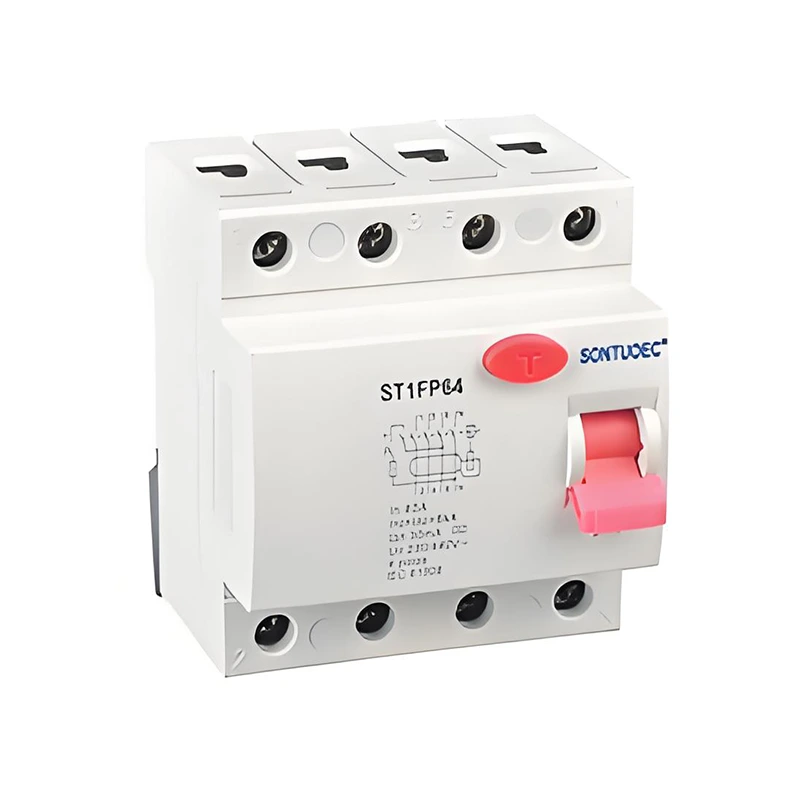

சுற்றுகளில் எஞ்சிய மின்னோட்டம் முன்னமைக்கப்பட்ட மதிப்பை மீறும்போது, மின்னணு வகை RCCB சுற்று துண்டிக்க விரைவாக செயல்படும், இதனால் மின்சார அதிர்ச்சி விபத்துக்கள் மற்றும் மின் தீவைத் தடுக்கும். எலக்ட்ரானிக் ஆர்.சி.சி.பிக்கள் மின்னணு கூறுகள் மற்றும் நுண்செயலிகள் மற்றும் பிற தொழில்நுட்பங்களைப் பயன்படுத்தி அதிக உணர்திறன் மற்றும் துல்லியத்தை வழங்குகின்றன.
சாண்டார்ட் |
IEC/EN61008.1 |
||
மின் |
வகை (பூமி கசிவின் அலை வடிவம் உணரப்பட்டது) |
|
மின்-காந்த வகை, மின்னணு வகை |
அம்சங்கள் |
மதிப்பிடப்பட்ட மின்னோட்டம் |
A |
மற்றும், மற்றும் |
|
துருவங்கள் |
P |
2,4 |
|
மதிப்பிடப்பட்ட மின்னழுத்தம் எங்களுக்கு |
V |
ஏசி 240/415 வி; ஏசி 230/400 வி |
|
மதிப்பிடப்பட்ட மின்னோட்டம் |
|
16,25,32,40,63 அ |
|
மதிப்பிடப்பட்ட உணர்திறன் i △ n |
A |
0.01,0.03,0.1,0.3,0.5 |
|
காப்பு மின்னழுத்தம் UI |
V |
500 |
|
மதிப்பிடப்பட்ட எஞ்சிய தயாரித்தல் மற்றும் |
A |
630 |
|
உடைக்கும் திறன் i △ m |
||
|
குறுகிய சுற்று மின்னோட்டம் I △ c |
A |
6000 |
|
SCPD உருகி |
A |
6000 |
|
|
||
|
|
||
|
மதிப்பிடப்பட்ட அதிர்வெண் |
Hz |
50/60 |
|
மாசு பட்டம் |
|
2 |
இயந்திர |
மின் வாழ்க்கை |
t |
4000 |
அம்சங்கள் |
இயந்திர வாழ்க்கை |
t |
10000 |
|
பாதுகாப்பு பட்டம் |
|
ஐபி 20 |
|
சுற்றுப்புற வெப்பநிலை |
. சி |
-25 ~+40 |
|
(தினசரி சராசரி ≤35ºC உடன்) |
||
|
சேமிப்பு வெப்பநிலை |
. சி |
-25 ~+70 |
நிறுவல் |
முனைய இணைப்பு வகை |
|
கேபிள்/யு-வகை பஸ்பர்/பின்-வகை பஸ்பர் |
கேபிளுக்கு முனைய அளவு மேல்/கீழ் |
mm2 |
25 |
|
Awg |
3.18 |
||
பஸ்பருக்கு முனைய அளவு மேல்/கீழ் |
mm2 |
25 |
|
Awg |
3.18 |
||
முறுக்கு இறுக்குதல் |
N*மீ |
2.5 |
|
இன்-பவுண்ட் |
22 |
||
பெருகிவரும் |
|
வேகமான கிளிப் சாதனம் மூலம் டின் ரெயில் என் 60715 (35 மிமீ) |
|
இணைப்பு |
|
மேல் மற்றும் கீழ் இருந்து |
மின்னணு வகை RCCB இன் இயக்கக் கொள்கை மின்காந்த தூண்டல் மற்றும் தற்போதைய சமநிலையின் கொள்கைகளை அடிப்படையாகக் கொண்டது. சுற்றுகளில் கட்டம் மற்றும் பூஜ்ஜிய வரி நீரோட்டங்கள் சமநிலையற்றதாக இருக்கும்போது, அதாவது மீதமுள்ள மின்னோட்டம் இருக்கும்போது, RCCB க்குள் தற்போதைய மின்மாற்றி இந்த சமநிலையைக் கண்டறிந்து அதனுடன் தொடர்புடைய சமிக்ஞையை உருவாக்கும். இந்த சமிக்ஞை, எலக்ட்ரானிக் சுற்று மூலம் செயலாக்கப்பட்ட பிறகு, வெளியீட்டு பொறிமுறையின் செயல்பாட்டைத் தூண்டும், இதனால் சர்க்யூட் பிரேக்கர் விரைவாக சுற்றுக்கு துண்டிக்கப்படும்.
அதிக உணர்திறன்: எலக்ட்ரானிக் ஆர்.சி.சி.பிக்கள் மிகச் சிறிய மீதமுள்ள நீரோட்டங்களைக் கண்டறிய முடியும், பொதுவாக 30 எம்ஏ க்கும் குறைவாக அல்லது அதற்கும் குறைவாக.
வேகமான நடவடிக்கை: முன்னமைக்கப்பட்ட மதிப்பை மீறுவதற்கு மீதமுள்ள மின்னோட்டம் கண்டறியப்பட்டவுடன், சுற்றுவட்டத்தைத் துண்டித்து விபத்துக்களைத் தடுக்க ஆர்.சி.சி.பி உடனடியாக செயல்படும்.
பாதுகாப்பான மற்றும் நம்பகமானவை: அதிக நம்பகத்தன்மை மற்றும் ஸ்திரத்தன்மையை வழங்க மேம்பட்ட மின்னணு கூறுகள் மற்றும் நுண்செயலி தொழில்நுட்பத்தை ஆர்.சி.சி.பி ஏற்றுக்கொள்கிறது.
நிறுவவும் பராமரிக்கவும் எளிதானது: எலக்ட்ரானிக் ஆர்.சி.சி.பிக்கள் வழக்கமாக ஒரு சிறிய அமைப்பு மற்றும் எளிய வயரிங் ஆகியவற்றைக் கொண்டிருக்கின்றன, அவற்றை நிறுவவும் பராமரிக்கவும் எளிதாக்குகின்றன.
எலக்ட்ரானிக் ஆர்.சி.சி.பிக்கள் மின் பாதுகாப்பு தேவைப்படும் பல்வேறு சூழ்நிலைகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன, இதில் உட்பட ஆனால் அவை மட்டுப்படுத்தப்படவில்லை:
குடியிருப்பு மற்றும் வணிக கட்டிடங்கள்: மின் சாதனங்கள் மற்றும் தனிப்பட்ட பாதுகாப்பைப் பாதுகாக்கப் பயன்படுகிறது, மின்சார அதிர்ச்சி விபத்துக்கள் மற்றும் மின் தீவைத் தடுக்கிறது.
தொழில்துறை உற்பத்தி கோடுகள்: மோட்டார்கள் மற்றும் மின்மாற்றிகள் போன்ற மின் சாதனங்களை இயல்பான செயல்பாட்டிலிருந்து பாதுகாக்கப் பயன்படுகிறது, கசிவு மற்றும் அதிக சுமை காரணமாக உபகரணங்கள் சேதம் மற்றும் வேலையில்லா நேரத்தைத் தடுக்கிறது.
பொது வசதிகள்: மருத்துவமனைகள், பள்ளிகள், நூலகங்கள் மற்றும் பிற இடங்கள் போன்றவை, மின் சாதனங்களின் பாதுகாப்பான செயல்பாட்டை உறுதிப்படுத்தவும், பணியாளர்களால் மின்சாரத்தை பாதுகாப்பாக பயன்படுத்தவும் பயன்படுத்தப்படுகின்றன.
