ஆர்.சி.சி.பி பி மாடல் எஞ்சிய தற்போதைய சர்க்யூட் பிரேக்கர்
  • ஆர்.சி.சி.பி பி மாடல் எஞ்சிய தற்போதைய சர்க்யூட் பிரேக்கர்ஆர்.சி.சி.பி பி மாடல் எஞ்சிய தற்போதைய சர்க்யூட் பிரேக்கர்
  • ஆர்.சி.சி.பி பி மாடல் எஞ்சிய தற்போதைய சர்க்யூட் பிரேக்கர்ஆர்.சி.சி.பி பி மாடல் எஞ்சிய தற்போதைய சர்க்யூட் பிரேக்கர்
  • ஆர்.சி.சி.பி பி மாடல் எஞ்சிய தற்போதைய சர்க்யூட் பிரேக்கர்ஆர்.சி.சி.பி பி மாடல் எஞ்சிய தற்போதைய சர்க்யூட் பிரேக்கர்
  • ஆர்.சி.சி.பி பி மாடல் எஞ்சிய தற்போதைய சர்க்யூட் பிரேக்கர்ஆர்.சி.சி.பி பி மாடல் எஞ்சிய தற்போதைய சர்க்யூட் பிரேக்கர்
  • ஆர்.சி.சி.பி பி மாடல் எஞ்சிய தற்போதைய சர்க்யூட் பிரேக்கர்ஆர்.சி.சி.பி பி மாடல் எஞ்சிய தற்போதைய சர்க்யூட் பிரேக்கர்

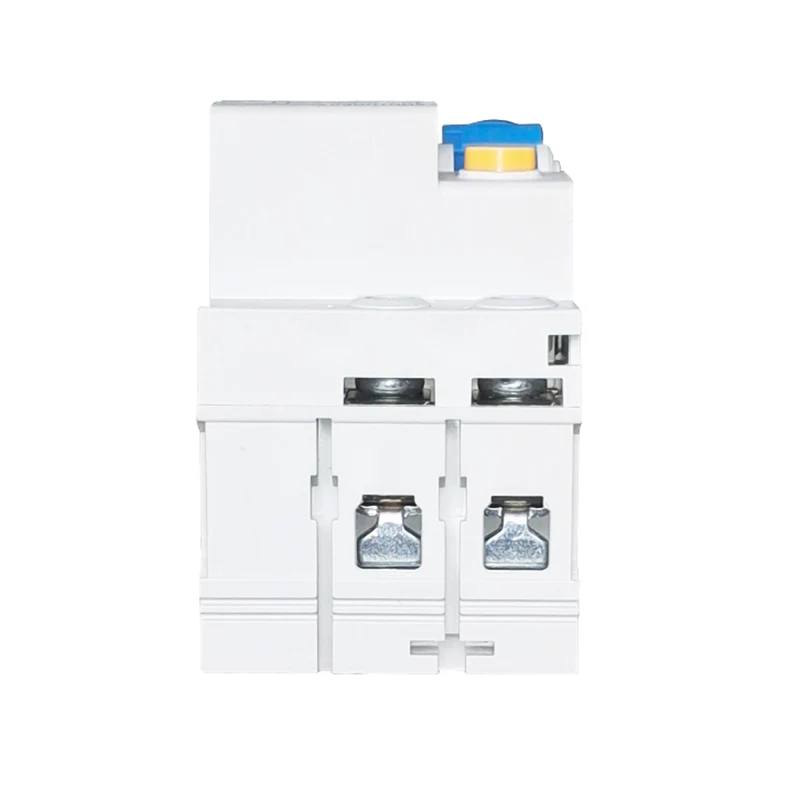

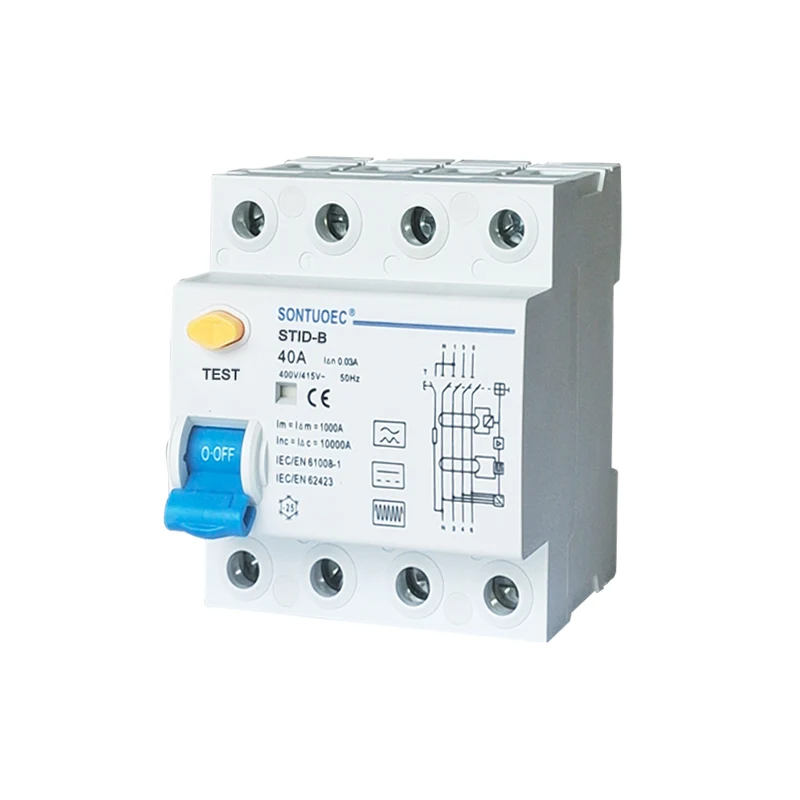

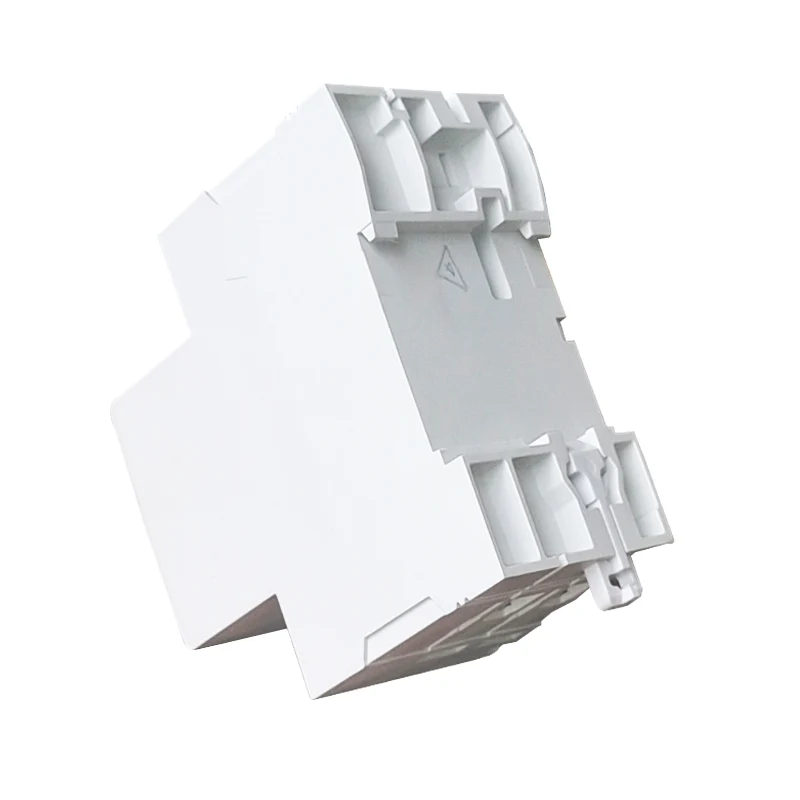

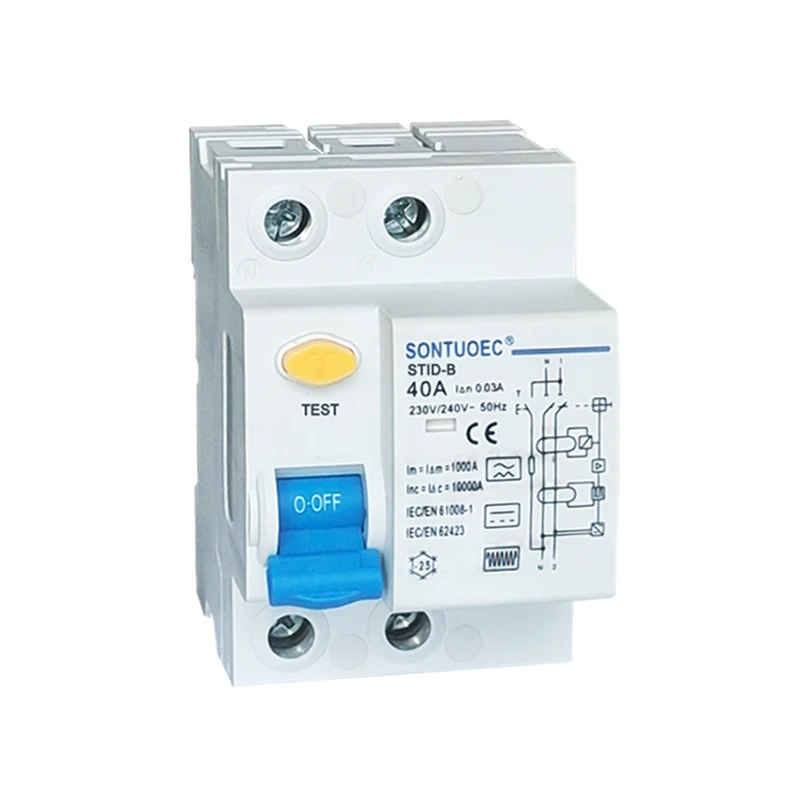

ஆர்.சி.சி.பி பி மாடல் எஞ்சிய தற்போதைய சர்க்யூட் பிரேக்கர்

ஆர்.சி.சி.பி பி மாடல் எஞ்சிய தற்போதைய சர்க்யூட் பிரேக்கர் மூன்று கட்ட நெட்வொர்க்குகளில் தனித்துவமான தவறு மின்னோட்டத்தின் போது பாதுகாக்கிறது. இது வழக்கமாக ரீசார்ஜ் செய்யும் நிலையம், மருத்துவ எந்திரங்கள் மற்றும் கருவிகள், கட்டுப்பாட்டாளர்கள் மற்றும் மாறி வேக இயக்கிகள், இடி கட்டணங்கள் மற்றும் இன்வெர்ட்டர்கள் (டி.சி) ஆகிய துறையில் பயன்படுத்தப்படுகிறது ... எஸ்.டி.ஐ.டி-பி ஐ.இ.சி/ஈ.என் 61008-1 மற்றும் ஐ.இ.சி/என் 62423 தரத்துடன் இணங்குகிறது.

மாதிரி:STID-B

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்
மின்
அம்சம்
தரநிலை   IEC/EN62423 & IEC/EN61008-1
வகை (பூமி கசிவின் அலை வடிவம் உணரப்பட்டது)   B
மதிப்பிடப்பட்ட மின்னோட்டம் A 25,40,63
துருவங்கள் P 1p+n, 3p+n
மதிப்பிடப்பட்ட மின்னழுத்தம் UE V ஐபி+என்: 230/240 வி; 3p+n: 400/415v
மதிப்பிடப்பட்ட உணர்திறன் i n A 0.03,0.1,0.3
காப்பு மின்னழுத்தம் UI V 500
மதிப்பிடப்பட்ட எஞ்சிய தயாரித்தல் மற்றும் A 500 (இல் = 25 அ/40 அ)
உடைக்கும் திறன் i மீ 630 (இல் = 63 அ)
குறுகிய சுற்று மின்னோட்டம் i c A 10000
SCPD உருகி A 10000
I n இன் கீழ் நேரத்தை உடைக்கவும் s ≤0.1
மதிப்பிடப்பட்ட அதிர்வெண் Hz 50
மதிப்பிடப்பட்ட உந்துவிசை மின்னழுத்தத்தை (1.2/5.0) UIMP தாங்குகிறது V 4000
மெக்கானிக்காய்
அம்சங்கள்
IND இல் மின்கடத்தா சோதனை மின்னழுத்தம். பிரெட். 1 நிமிடத்திற்கு கே.வி. 2.5
மாசு பட்டம்   2
மின் வாழ்க்கை   2000
மெக்கானிக்காய் ஐஃப்   10000
தவறு தற்போதைய காட்டி   ஆம்
பாதுகாப்பு பட்டம்   ஐபி 20
சுற்றுப்புற வெப்பநிலை (தினசரி சராசரி 35 உடன்) . சி -40 ~+55ºC
சேமிப்பு வெப்பநிலை . சி -40 ~+70ºC

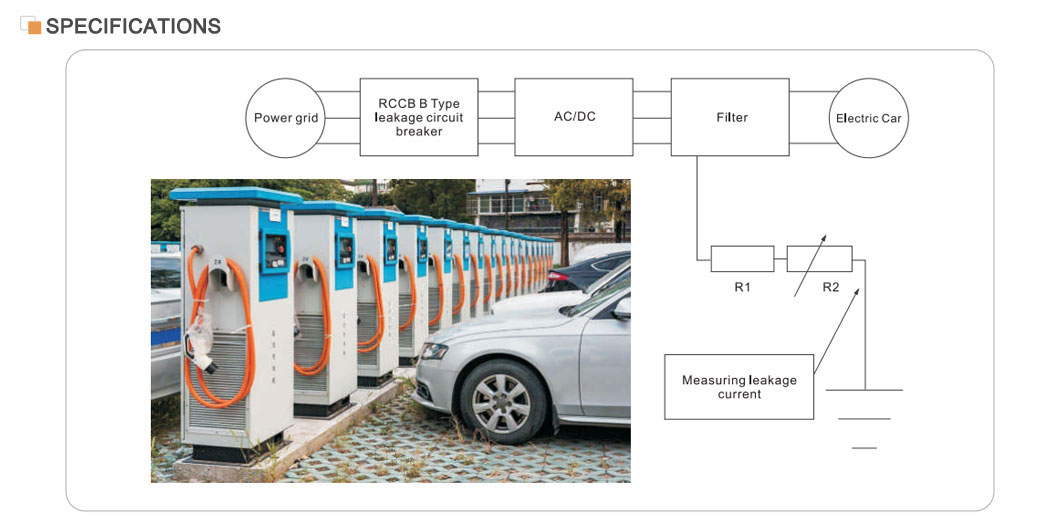

STID-B RCCB B மாடல் எஞ்சிய தற்போதைய சர்க்யூட் பிரேக்கர் வகை A க்கு ஏற்றது மற்றும் டி.சி எஞ்சிய நீரோட்டங்களை மென்மையாக்குவதற்கும், டி.சி எஞ்சிய நீரோட்டங்கள் திருத்தி சுற்றுகள் மற்றும் அதிக அதிர்வெண் ஏசி மீதமுள்ள நீரோட்டங்களிலிருந்து எழும். மூன்று கட்ட நெட்வொர்க்குகளில் தொடர்ச்சியான தவறு நீரோட்டங்கள் ஏற்பட்டால் இது பாதுகாப்பை வழங்குகிறது. சார்ஜிங் நிலையங்கள், மருத்துவ உபகரணங்கள் மற்றும் கருவிகள், கட்டுப்படுத்திகள் மற்றும் மாறி வேக இயக்கிகள், பேட்டரி சார்ஜர்கள் மற்றும் இன்வெர்ட்டர்கள் (டி.சி) ஆகிய துறைகளில் STID-B பொதுவாக பயன்படுத்தப்படுகிறது. STID-B IEC/EN61008 மற்றும் IEC/EN62423 தரங்களுடன் இணங்குகிறது.


முக்கிய அம்சங்கள்

மதிப்பிடப்பட்ட மின்னோட்டம்: 40A, பெரிய தற்போதைய மின் அமைப்புகளுக்கு ஏற்றது.

கசிவு பாதுகாப்பு: அதிக உணர்திறன் மற்றும் துல்லியத்துடன், இது கசிவு மின்னோட்டத்தைக் கண்டறிந்து, மிகக் குறுகிய காலத்தில் மின்சார விநியோகத்தை துண்டிக்க முடியும்.

பாதுகாப்பு செயல்திறன்: IEC/EN61008.1 மற்றும் GB16916.1 போன்ற சர்வதேச தரங்களுக்கு இணங்குகிறது, இது உற்பத்தியின் பாதுகாப்பு மற்றும் நம்பகத்தன்மையை உறுதி செய்கிறது.

பயன்பாட்டின் நோக்கம்: மின் அமைப்புக்கு விரிவான பாதுகாப்பை வழங்க தொழில்துறை, வணிக, உயரமான மற்றும் சிவில் கட்டிடங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.


செயல்பாட்டின் கொள்கை

ஆர்.சி.சி.பி பி மாடல் எஞ்சிய தற்போதைய சர்க்யூட் பிரேக்கர் பூஜ்ஜிய வரிசை தற்போதைய மின்மாற்றியை அடிப்படையாகக் கொண்டது. ஒவ்வொரு நடத்தும் கட்டமும் பூஜ்ஜிய வரிசை தற்போதைய மின்மாற்றி வழியாக செல்கிறது, இதன் இரண்டாம் பக்கமானது ஒரு மின்காந்த தடுப்புடன் இணைக்கப்பட்டுள்ளது. சாதாரண நிலைமைகளின் கீழ், பூஜ்ஜிய வரிசை தற்போதைய மின்மாற்றி வழியாக கட்ட நீரோட்டங்களின் திசையன் தொகை பூஜ்ஜியமாகும், எனவே மின்மாற்றி வழியாக பாய்வு பூஜ்ஜியமாகும், இரண்டாம் நிலை வெளியீட்டு மின்னழுத்தமும் பூஜ்ஜியமாக உள்ளது, மேலும் சர்க்யூட் பிரேக்கர் இயங்காது. எவ்வாறாயினும், கசிவு மின்னோட்டம் ஒரு குறிப்பிட்ட நிலைக்கு வளர இரண்டாம் பக்க வெளியீட்டு மின்னழுத்தத்தை அதிகரித்து இயக்கியவுடன், மின்காந்த வெளியீடு செயல்படுத்துகிறது, மின்சார விநியோகத்துடன் இணைக்கப்பட்ட தொடர்புகளைச் செயல்படுத்துவதற்கும் துண்டிப்பதற்கும் இயக்க பொறிமுறையை இயக்குகிறது, இதனால் கசிவு பாதுகாப்பை உணர்கிறது.


தேர்வு மற்றும் நிறுவல்

தேர்வு: ஆர்.சி.சி.பியைத் தேர்ந்தெடுக்கும்போது, ​​மதிப்பிடப்பட்ட மின்னழுத்தம், மதிப்பிடப்பட்ட மின்னோட்டம், கசிவு நடவடிக்கை மின்னோட்டம் மற்றும் மின் அமைப்பின் செயல் நேரம் போன்ற அளவுருக்கள் கருத்தில் கொள்ளப்பட வேண்டும். தேவையான பாதுகாப்பு வகைக்கு ஏற்ப பொருத்தமான RCCB ஐத் தேர்ந்தெடுப்பது அவசியம் (எ.கா. நேரடி தொடர்பு பாதுகாப்பு அல்லது மறைமுக தொடர்பு பாதுகாப்பு).


நிறுவல்: முழு மின் அமைப்பு அல்லது ஒரு குறிப்பிட்ட கிளை வரியின் முழு பாதுகாப்பை உறுதிப்படுத்த RCCB மின் அமைப்பின் உள்வரும் முடிவில் அல்லது ஒரு கிளை வரிசையில் நிறுவப்பட வேண்டும். நிறுவலின் போது, ​​ஆர்.சி.சி.பியின் சரியான இணைப்பு மற்றும் நம்பகமான செயல்பாட்டை உறுதிப்படுத்த தொடர்புடைய தரநிலைகள் மற்றும் குறியீடுகள் கண்டிப்பாக கவனிக்கப்பட வேண்டும்.
