2p rcbo ஒரு வகை

2P RCBO A வகை என்பது இரண்டு மீதமுள்ள தற்போதைய சர்க்யூட் பிரேக்கர் ஆகும், இது அதிகப்படியான பாதுகாப்பைக் கொண்ட (ஓவர்லோட் பாதுகாப்புடன் மீதமுள்ள தற்போதைய சர்க்யூட் பிரேக்கர்), இது தீ வரி 2 பி (எல் 1) மற்றும் பூஜ்ஜிய வரி (என்); மற்றும் 4 பி (எல் 1, எல் 2, எல் 3) மற்றும் பூஜ்ஜிய வரி (என்) ஆகியவற்றின் ஆன்-ஆஃப் ஆகியவற்றைக் கட்டுப்படுத்த முடியும். ஒரு வகை ”பொதுவாக சர்க்யூட் பிரேக்கரின் ஒரு குறிப்பிட்ட வகை அல்லது விவரக்குறிப்பைக் குறிக்கிறது, இதில் இயக்க பண்புகள், மதிப்பிடப்பட்ட மின்னோட்டம், மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் சர்க்யூட் பிரேக்கரின் பிற அளவுருக்கள் அடங்கும்.

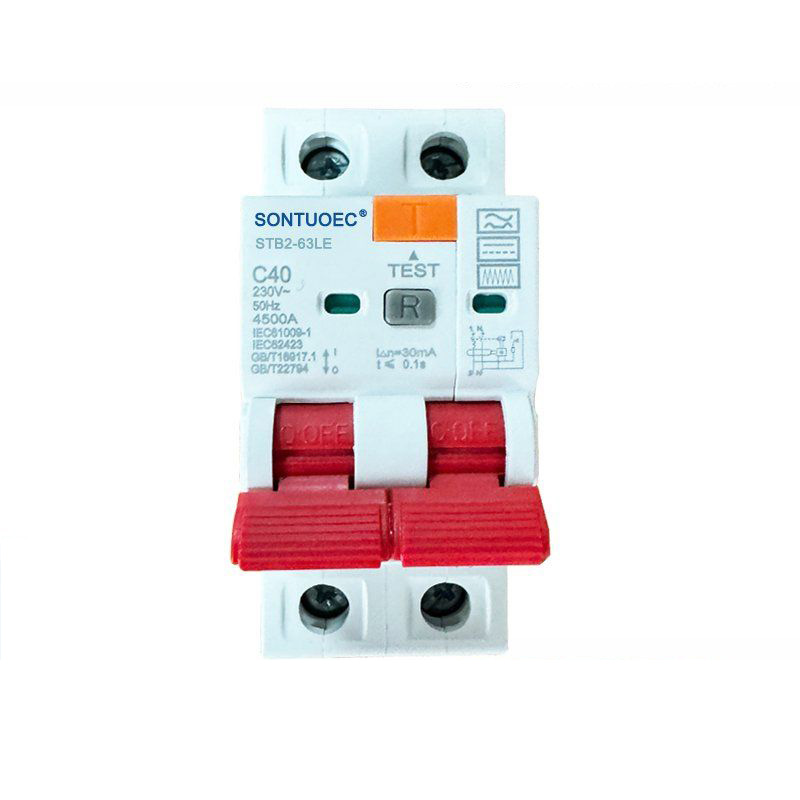

மாதிரி:STB2-63LE

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

	தரநிலை	அலகு	IEC/EN 61009-1
மின் அம்சங்கள்	பயன்முறை		மின்னணு வகை
	வகை (பூமியின் அலை வடிவம் கசிவு உணரப்பட்டது)		மற்றும், மற்றும்
	தெர்மோ-காந்த வெளியீடு சிறப்பியல்பு		பி, சி, டி
	மதிப்பிடப்பட்ட தற்போதைய எல்.என்	A	6,10,16,20,25,32,40; 63,80 அ
	துருவங்கள்	P	1p+n, 3p+n
	மதிப்பிடப்பட்ட மின்னழுத்தம் UE	V	ஏசி 230, 400
	மதிப்பிடப்பட்ட உணர்திறன் i △ n	A	0.01, 0.03, 0.1, 0.3, 0.5
	மதிப்பிடப்பட்ட எஞ்சிய தயாரித்தல் மற்றும் உடைத்தல் திறன் l △ மீ	A	500
	மதிப்பிடப்பட்ட குறுகிய சுற்று திறன் ஐ.சி.என்	A	6000
	I △ n இன் கீழ் நேரத்தை உடைக்கவும்	S	≤0.1
	மதிப்பிடப்பட்ட அதிர்வெண்	Hz	50/60
	Impluleswithstand என மதிப்பிடப்பட்டது மின்னழுத்தம் (1.2/50) UIMP	V	4000
	மின்கடத்தா சோதனை மின்னழுத்தம் 1 நிமிடத்திற்கு இந்த்.பிரெக்	கே.வி.	2
	காப்பு மின்னழுத்தம் UI	V	250
	மாசு பட்டம்		2
இயந்திர அம்சங்கள்	மின் வாழ்க்கை		4000
	இயந்திர வாழ்க்கை		10000
	தவறு தற்போதைய காட்டி		ஆம்
	பாதுகாப்பு பட்டம்		ஐபி 20
	சுற்றுப்புற வெப்பநிலை (தினசரி சராசரி ≤35ºC உடன்)	. சி	-5 ~+40 (சிறப்பு விண்ணப்பம் தயவுசெய்து பார்க்கவும் வெப்பநிலை இழப்பீட்டு திருத்தம்)
	சேமிப்பு வெப்பநிலை	. சி	-25 ~+70
நிறுவல்	முனைய இணைப்பு வகை		கேபிள்/பின்-வகை பஸ்பர்/யு-வகை பஸ்பர்
	முனைய அளவு மேல்/கீழ் கேபிள்	mm2	25
	முனைய அளவு மேல்/கீழ் கேபிள்	Awg	18-5
	முனைய அளவு மேல்/கீழ் பஸ்பர்	mm2	25
	முனைய அளவு மேல்/கீழ் பஸ்பர்	Awg	18-3
	பெருகிவரும்		டின் ரெயில் என் 60715 (35 மிமீ) மூலம் வேகமான கிளிப் சாதனம்
	இணைப்பு		மேலே இருந்து

முக்கிய அம்சங்கள் மற்றும் அளவுருக்கள்

செயல் பண்புகள்: 2 பி ஆர்.சி.பி.ஓ ஒரு வகை மீதமுள்ள தற்போதைய பாதுகாப்பு செயல்பாட்டைக் கொண்டுள்ளது, சுற்றுவட்டத்தில் எஞ்சியிருக்கும் மின்னோட்டம் (அதாவது கசிவு மின்னோட்டம்) முன்னமைக்கப்பட்ட மதிப்பை எட்டும்போது, மின்சார அதிர்ச்சி விபத்துக்கள் மற்றும் மின் தீவைத் தடுக்க சுற்று துண்டிக்க சர்க்யூட் பிரேக்கர் விரைவாக செயல்படும்.

மதிப்பிடப்பட்ட நடப்பு: குறிப்பிட்ட மாதிரி மற்றும் விவரக்குறிப்புகளைப் பொறுத்து, 2P RCBO A இன் மதிப்பிடப்பட்ட தற்போதைய வரம்பு மாறுபடலாம், ஆனால் வழக்கமாக 6A, 10A, 16A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A மற்றும் பல விவரங்கள் அடங்கும்.

மதிப்பிடப்பட்ட மின்னழுத்தம்: 2P RCBO A வகை பொதுவாக உள்நாட்டு மற்றும் வணிக மின் சூழல்களுக்கு 240V AC இல் மதிப்பிடப்படுகிறது.

மதிப்பிடப்பட்ட அதிர்வெண்: இந்த சர்க்யூட் பிரேக்கரின் மதிப்பிடப்பட்ட அதிர்வெண் பொதுவாக 50/60 ஹெர்ட்ஸ் ஆகும், இது பெரும்பாலான நாடுகளிலும் பிராந்தியங்களிலும் மின்சார விநியோகத்தின் அதிர்வெண்ணுடன் பொருந்துகிறது.

மதிப்பிடப்பட்ட குறுகிய சுற்று திறன்: 2P RCBO A வகை 6KA அல்லது 10KA போன்ற அதிக மதிப்பிடப்பட்ட குறுகிய சுற்று திறனைக் கொண்டுள்ளது, இது ஒரு குறுகிய சுற்று தவறு ஏற்பட்டால் பெரிய தற்போதைய அதிர்ச்சிகளை சேதமின்றி தாங்க முடியும்.

கசிவு நடவடிக்கை மின்னோட்டம்: இந்த சர்க்யூட் பிரேக்கரின் கசிவு நடவடிக்கை மின்னோட்டம் பொதுவாக 30 எம்ஏ அல்லது அதற்கும் குறைவாக இருக்கும், இது சர்வதேச எலக்ட்ரோடெக்னிகல் கமிஷன் (ஐ.இ.சி) மற்றும் தொடர்புடைய தேசிய தரநிலைகளின் தேவைகளைப் பூர்த்தி செய்கிறது, மேலும் இது தனிப்பட்ட பாதுகாப்பை திறம்பட பாதுகாக்க முடியும்.

ஆர்.சி.பி.ஓ முக்கியமாக ஏசி 50 ஹெர்ட்ஸ் (60 ஹெர்ட்ஸ்), மதிப்பிடப்பட்ட மின்னழுத்தம் 230/400 வி, மதிப்பிடப்பட்ட தற்போதைய 6 ஏ முதல் 40 ஏ குறைந்த மின்னழுத்த முனைய விநியோக அமைப்பு ஆகியவற்றில் பயன்படுத்தப்படுகிறது. RCBO MCB+RCD செயல்பாட்டுடன் சமம்; இது மின்சார அதிர்ச்சி பாதுகாப்பு மற்றும் மனித மறைமுக தொடர்பு பாதுகாப்பு, மனித உடல் தொடும் மின்சாரம் அல்லது மின்சார நெட்வொர்க் கசிவு மின்னோட்டம் நிர்ணயிக்கப்பட்ட மதிப்பை மீறும் போது, மற்றும் சுமை மற்றும் குறுகிய சுற்று பாதுகாப்புக்கு பயன்படுத்தப்படுகிறது; இது சுற்றுவட்டத்தில் அதிர்வெண் அல்லாத ஆபரேட்டராகவும் இருக்கலாம், இது குடியிருப்பு மற்றும் வணிக மாவட்டத்தில் பெருமளவில் பயன்படுத்தப்படுகிறது. இது IEC61009-1 தரத்துடன் இணங்குகிறது.

பயன்பாடு மற்றும் நிறுவல்

விண்ணப்பம்: 2P RCBO உள்நாட்டு, வணிக, தொழில்துறை மற்றும் பிற இடங்களில் லைட்டிங், சாக்கெட்டுகள், ஏர் கண்டிஷனிங் மற்றும் பிற சுற்றுகள் போன்ற தீ மற்றும் பூஜ்ஜிய கம்பிகள் இரண்டையும் ஒரே நேரத்தில் கட்டுப்படுத்த வேண்டிய மின் விநியோக சுற்றுகளின் பாதுகாப்பிற்கு ஒரு வகை பொருத்தமானது.

நிறுவல்: சர்க்யூட் பிரேக்கர் வழக்கமாக சமச்சீர் டிஐஎன்-ரெயில் பெருகிவரும் அல்லது பேனல் பெருகிவரும் ஏற்றுக்கொள்ளும், இது விநியோக பெட்டி அல்லது விநியோக அமைச்சரவையில் விரைவான நிறுவல் மற்றும் அகற்றுவதற்கு வசதியானது.

வயரிங்: 4P RCBO ஒரு வகை வயரிங் நெகிழ்வானது மற்றும் மூன்று கட்ட மூன்று-கம்பி, மூன்று கட்ட நான்கு கம்பி அல்லது ஒற்றை-கட்ட சுற்றுகளுடன் இணைக்கப்படலாம். வயரிங் செய்யும் போது, மின்சார அதிர்ச்சி மற்றும் மின் நெருப்பின் அபாயத்தைத் தவிர்க்க தீ, பூஜ்ஜியம் மற்றும் பூமி கம்பிகள் சரியாக இணைக்கப்பட்டுள்ளதா என்பதை உறுதிப்படுத்தவும்.
