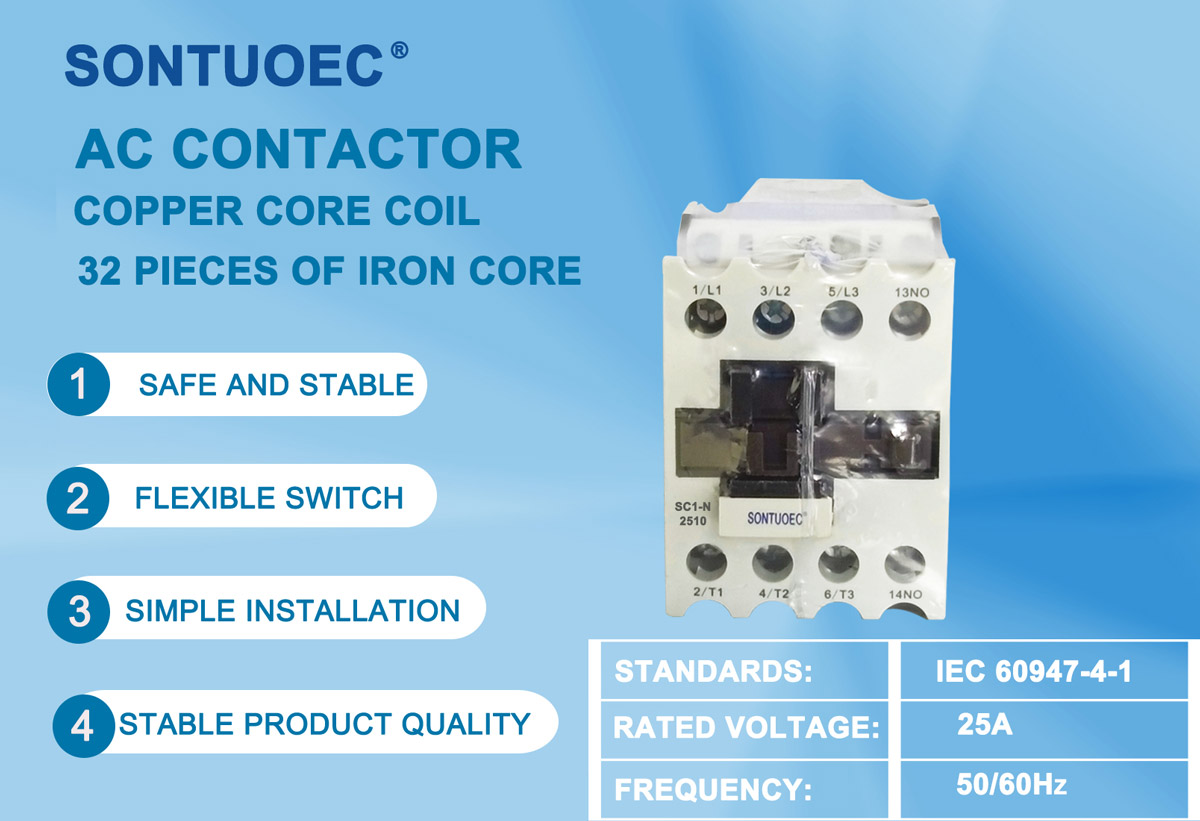

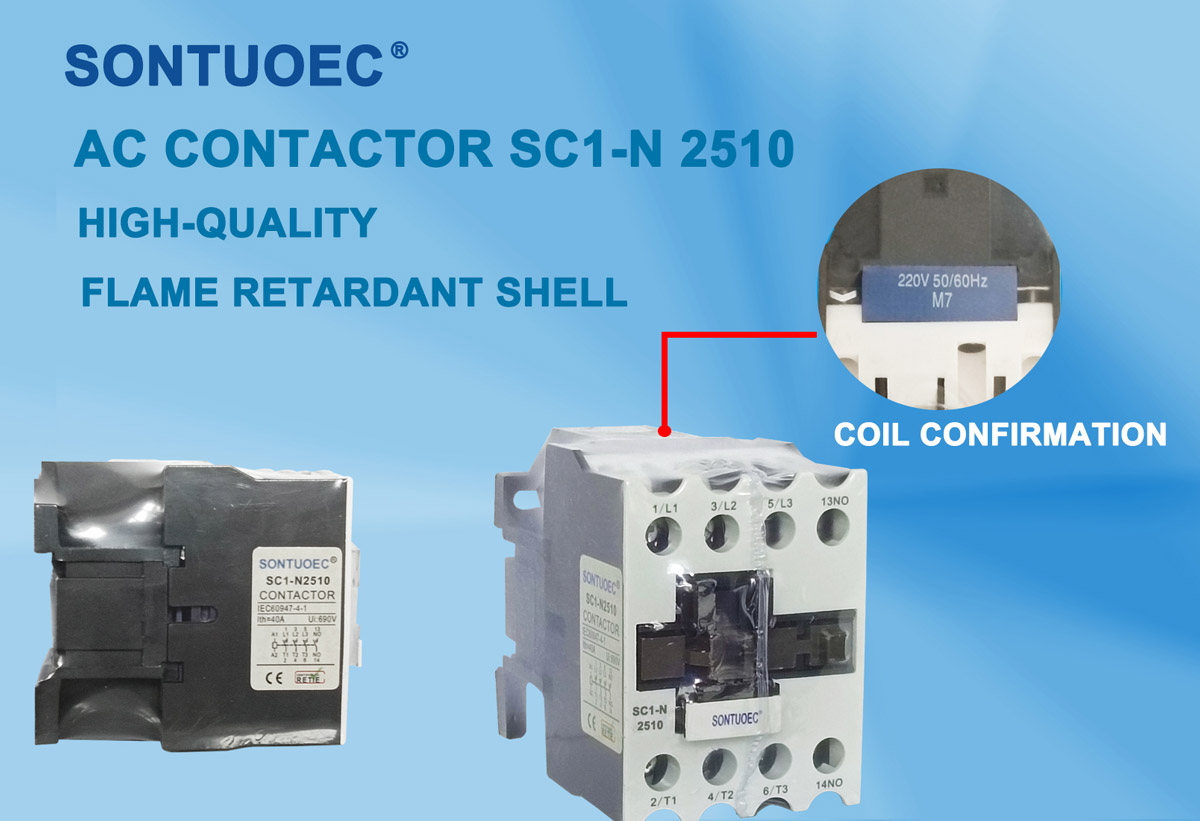

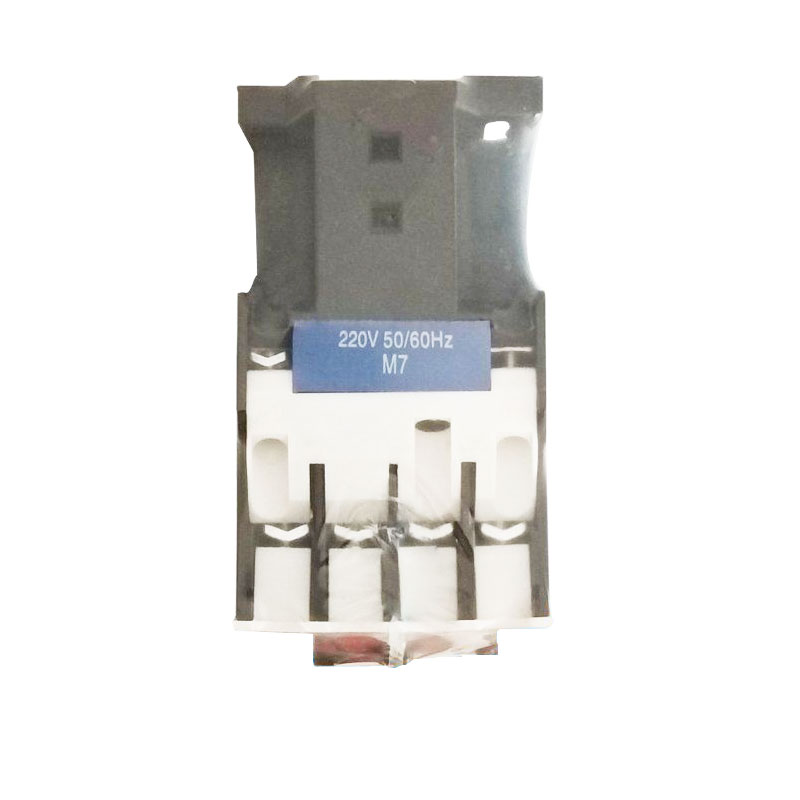

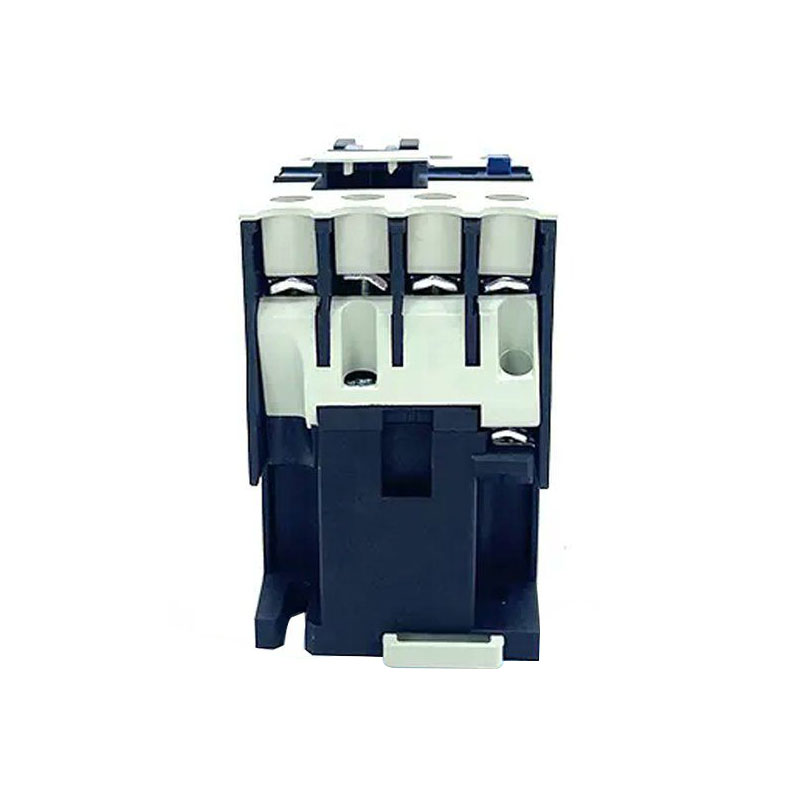

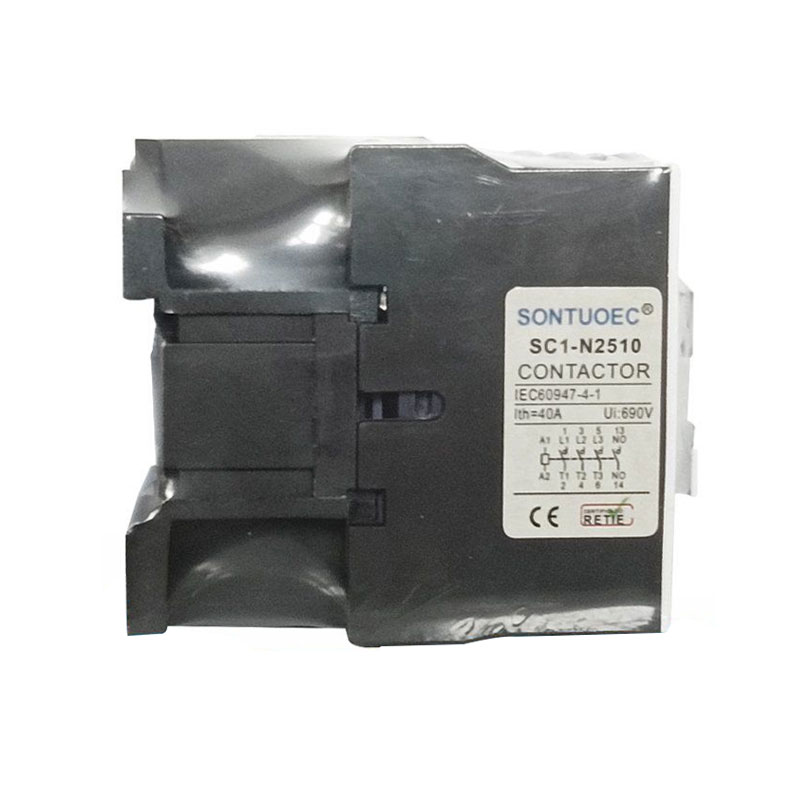

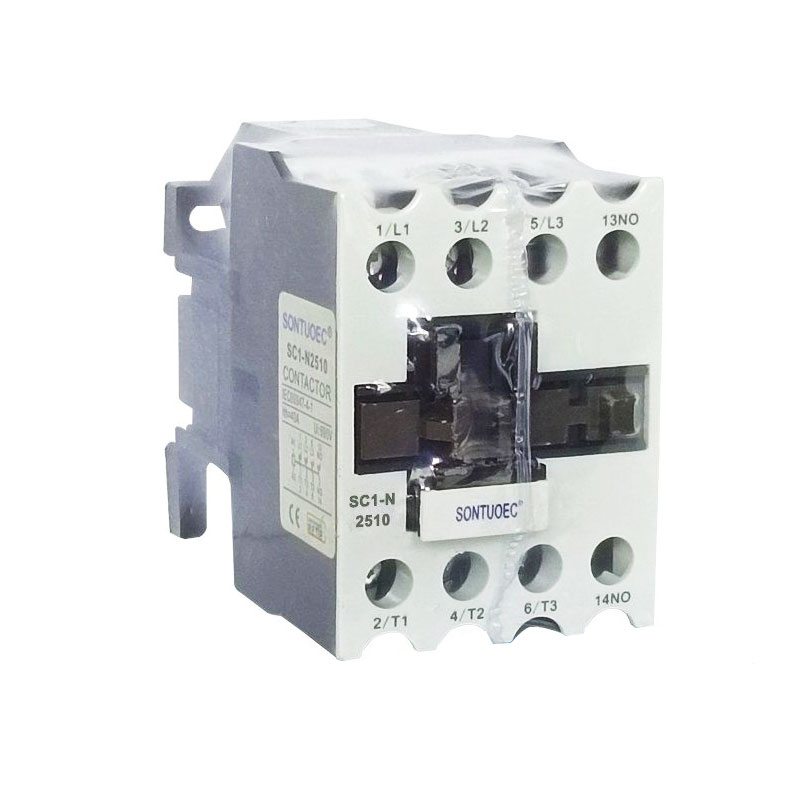

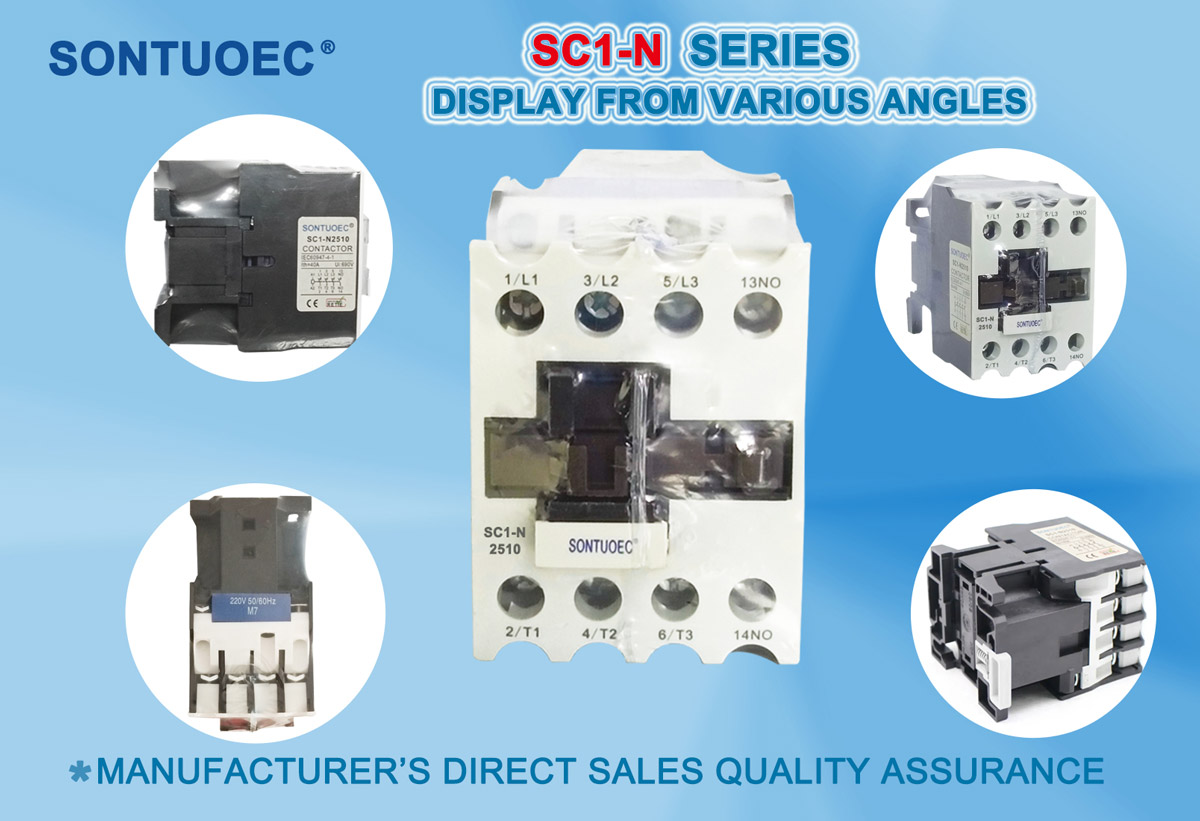

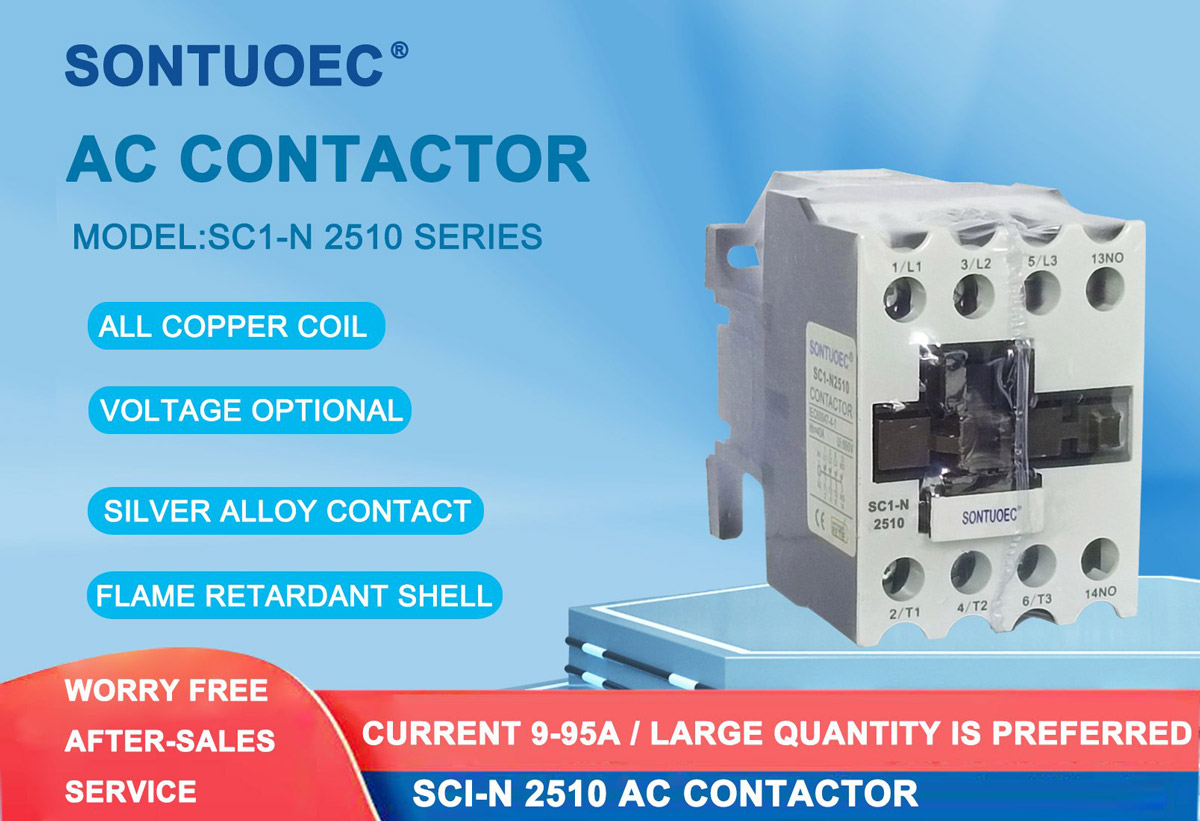

3 துருவ ஏசி காண்டாக்டர் என்பது மூன்று சுயாதீன தொடர்புகள் (அல்லது துருவங்கள்) கொண்ட ஏசி தொடர்பாகும், அவை ஒவ்வொன்றும் மூன்று கட்ட சக்தி அமைப்பின் ஒரு கட்டத்தைக் கட்டுப்படுத்துகின்றன. அதன் முக்கிய செயல்பாடு மூன்று கட்ட மோட்டார்கள் அல்லது பிற மூன்று கட்ட சுமைகளின் தொடக்க, நிறுத்துதல் மற்றும் தலைகீழை தொலைவிலிருந்து கட்டுப்படுத்துவதாகும். இந்த மூன்று தொடர்புகளின் ஆன் மற்றும் ஆஃப் ஆகியவற்றைக் கட்டுப்படுத்துவதன் மூலம், மூன்று கட்ட சுற்றுகளின் இணைப்பு மற்றும் துண்டிக்கப்படுவதை இது உணர முடியும், இதனால் மின்சார சுமைகளின் வேலை நிலையைக் கட்டுப்படுத்துகிறது.
மாதிரி |
2 கட்ட சதுரத்தின் திறன்- |
மதிப்பிடப்பட்ட வெப்பமாக்கல் மின்னோட்டம் 1 வது (அ) |
|||||||
மதிப்பிடப்பட்ட சக்தி (KW) |
மதிப்பிடப்பட்ட இயக்க மின்னோட்டம் (அ) |
||||||||
220 வி -240 வி |
380-440 வி |
550 வி |
660 வி |
220-240 வி |
380 வி -440 வி |
550 வி |
660 வி |
||
SC1-N10 |
2.5 |
4.0 |
4.0 |
4.0 |
11 |
9 |
7 |
5 |
20 |
SC1-N11 |
3.5 |
5.5 |
5.5 |
5.5 |
13 |
12 |
9 |
7 |
20 |
SC1-N12 |
3.5 |
5.5 |
5.5 |
5.5 |
13 |
12 |
9 |
7 |
20 |
SC1-N20 |
5.5 |
11 |
11 |
7.5 |
22 |
22 |
17 |
9 |
32 |
SC1-N25 |
8.5 |
14 |
14 |
14 |
30 |
30 |
12 |
12 |
40 |
SC1-N35 |
12 |
20 |
20 |
20 |
40 |
40 |
17 |
17 |
40 |

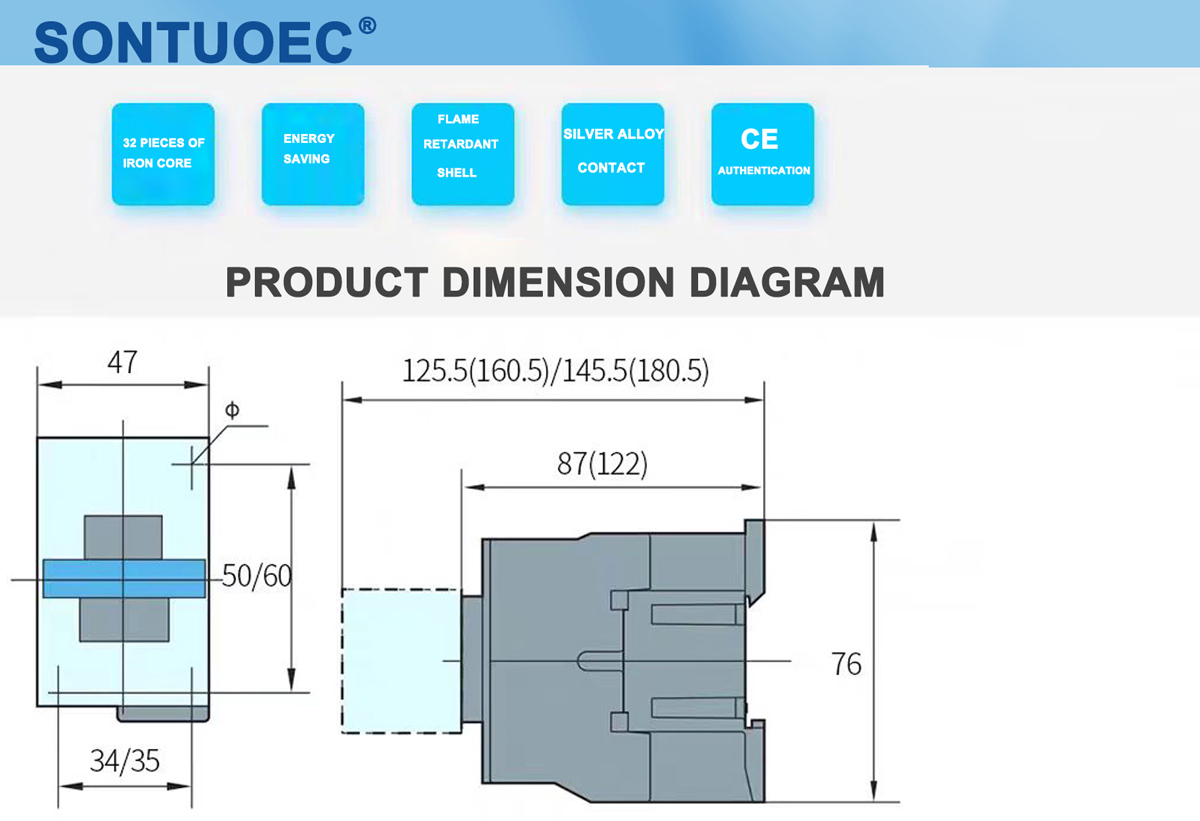

கட்டமைப்பு:
மின்காந்த அமைப்பு: சுருள்கள், கோர்கள் போன்ற கூறுகளை உள்ளடக்கியது, அவை தொடர்பு அமைப்பின் திறப்பு மற்றும் மூடுதலை இயக்க காந்தப் பாய்ச்சலை உருவாக்க பயன்படுகின்றன.
தொடர்பு அமைப்பு: முக்கிய தொடர்பு மற்றும் துணை தொடர்பு உட்பட. அதிக மின்னோட்டத்தை கொண்டு செல்ல முக்கிய தொடர்பு பயன்படுத்தப்படுகிறது, மேலும் கட்டுப்பாட்டு சமிக்ஞைகளின் பரிமாற்றம் மற்றும் பின்னூட்டங்களை உணர துணை தொடர்பு பயன்படுத்தப்படுகிறது.
வில் அணைக்கும் சாதனம்: சேதத்திலிருந்து தொடர்பைப் பாதுகாக்க தொடர்பு துண்டிக்கப்படும்போது உருவாக்கப்படும் வளைவை அணைக்கப் பயன்படுகிறது.
ஷெல்: வெளிப்புற சூழலில் இருந்து உள் கூறுகளைப் பாதுகாக்கப் பயன்படுகிறது.
வேலை செய்யும் கொள்கை:
சுருள் ஆற்றல் பெறும்போது, இரும்பு கோர் காந்தத்தை உருவாக்குகிறது மற்றும் தொடர்பு அமைப்பை மூடுகிறது, இதனால் மூன்று கட்ட சுற்று திறந்திருக்கும்.
சுருள் டி-ஆற்றல் சேர்க்கப்படும்போது, இரும்பு கோர் அதன் காந்தத்தை இழக்கிறது மற்றும் மூன்று கட்ட சுற்றுகளைத் துண்டிக்க வசந்தத்தின் செயல்பாட்டின் கீழ் தொடர்பு அமைப்பு பிரிக்கிறது.
மூன்றாவது, பயன்பாடு மற்றும் தேர்வு
விண்ணப்பங்கள்:
தொழில்துறை ஆட்டோமேஷன், பவர் சிஸ்டம் மற்றும் கட்டிட ஆட்டோமேஷன் ஆகியவற்றில் துருவ ஏசி தொடர்பு பரவலாகப் பயன்படுத்தப்படுகிறது.
மூன்று கட்ட மோட்டார்கள் தொடங்குதல், நிறுத்துதல் மற்றும் மாற்றியமைத்தல் போன்ற செயல்பாடுகளை கட்டுப்படுத்த இதைப் பயன்படுத்தலாம்.
தொலைநிலை கட்டுப்பாடு மற்றும் சக்தி அமைப்பின் பாதுகாப்பை உணர இது பயன்படுத்தப்படலாம்.
தேர்வு:
3 துருவ ஏசி தொடர்பைத் தேர்ந்தெடுக்கும்போது, மதிப்பிடப்பட்ட மின்னழுத்தம், மதிப்பிடப்பட்ட மின்னோட்டம் மற்றும் சக்தி அமைப்பின் சுமை வகை போன்ற காரணிகளைக் கருத்தில் கொள்ள வேண்டும்.
தற்போதைய மதிப்பீடு சுமைகளின் அதிகபட்ச இயக்க மின்னோட்டத்தை விட அதிகமாகவோ அல்லது சமமாகவோ இருக்க வேண்டும்.
மின்னழுத்த மதிப்பீடு சக்தி அமைப்பின் மின்னழுத்த நிலைக்கு ஏற்றதாக இருக்க வேண்டும்.
