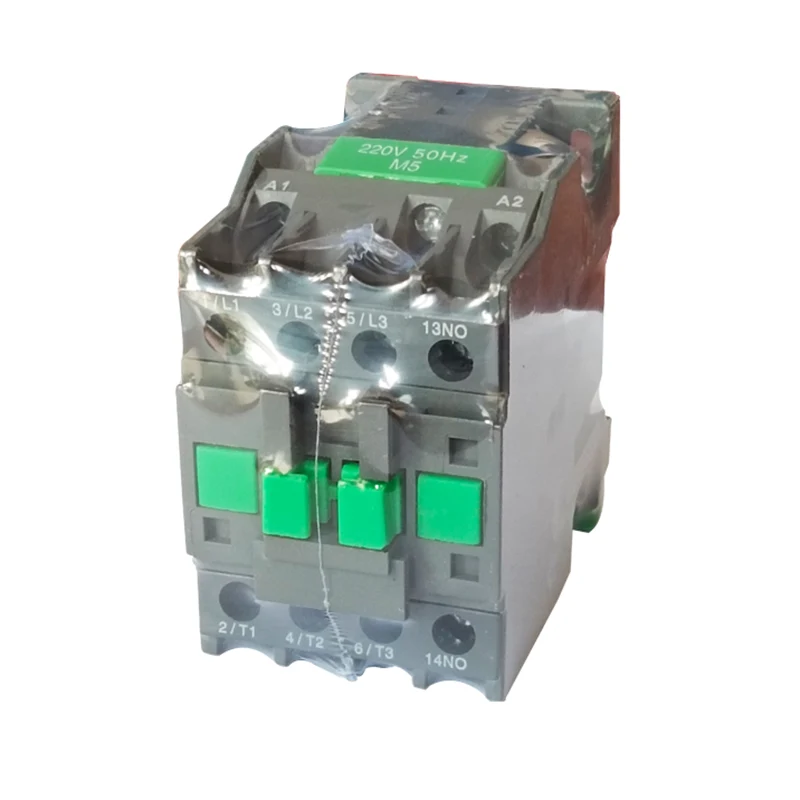

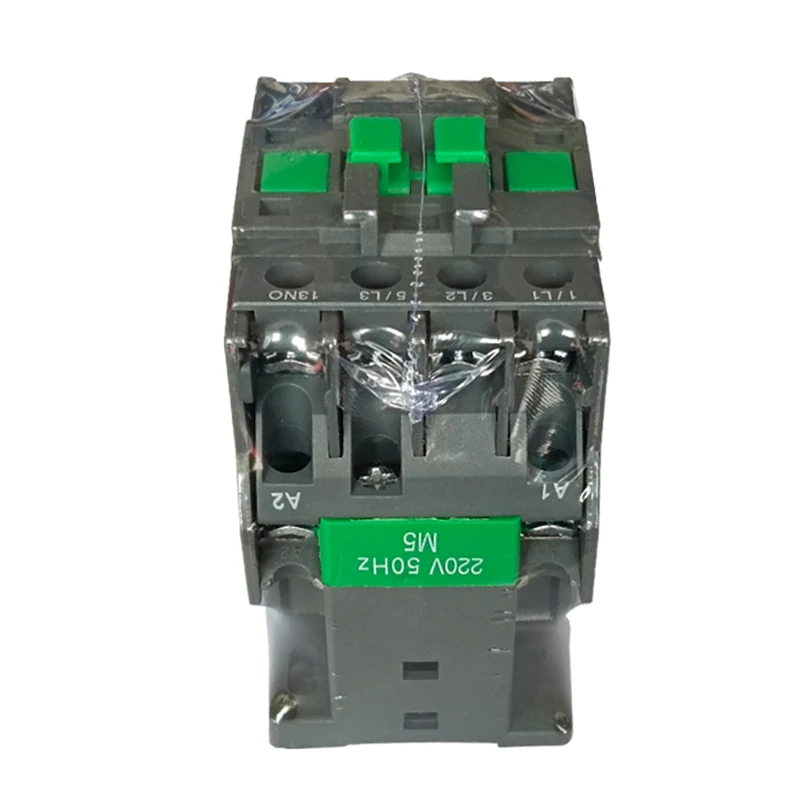

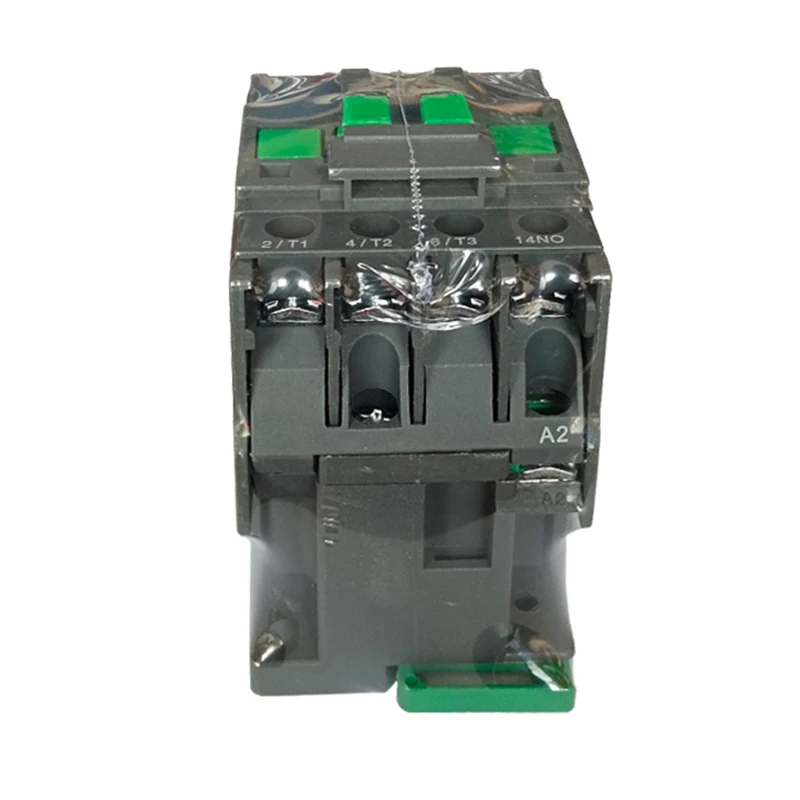

LC1-N வகை AC CONTACTOR

எல்.சி 1-என் வகை ஏசி தொடர்புகள் ஏசி 50 ஹெர்ட்ஸ் அல்லது 60 ஹெர்ட்ஸ், 660 வி வரை மின்னழுத்தங்கள் (சில மாடல்களுக்கு 690 வி வரை) மற்றும் 95 ஏ வரை நீரோட்டங்களுடன் பயன்படுத்த ஏற்றவை. இது நீண்ட தூரங்களில் சுற்றுகளை இணைப்பதற்கும் உடைப்பதற்கும் பயன்படுத்தப்படுகிறது, அத்துடன் ஏசி மோட்டார்கள் அடிக்கடி தொடங்கி கட்டுப்படுத்துகிறது.

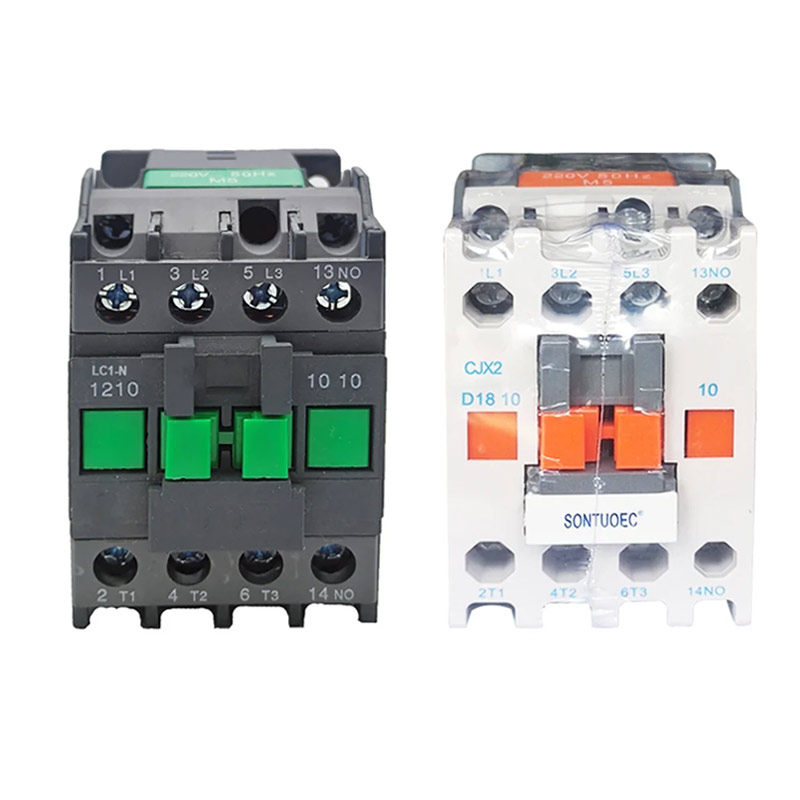

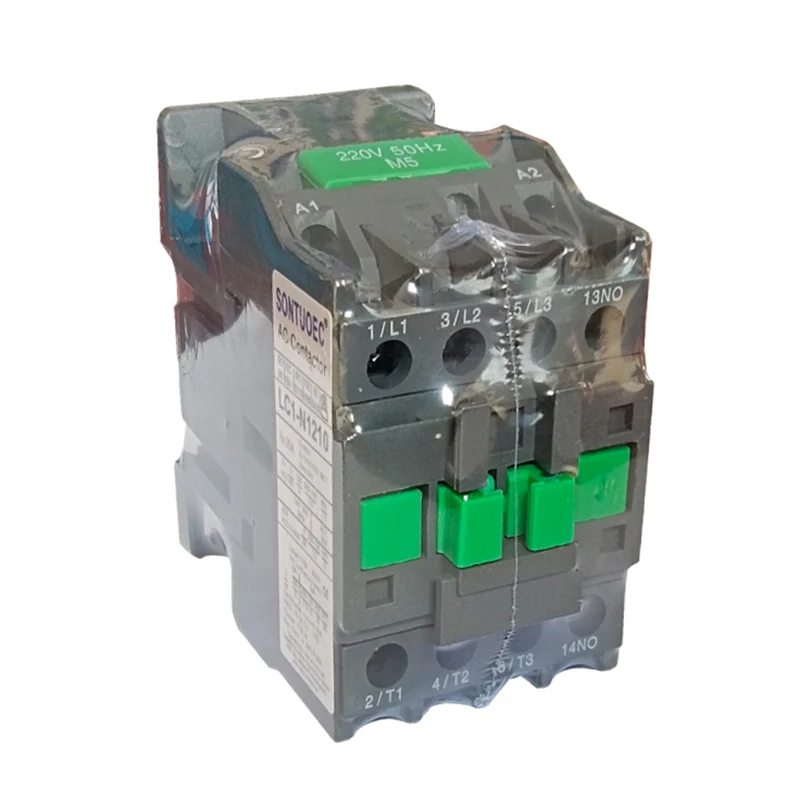

மாதிரி:LC1-N1210

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தட்டச்சு செய்க		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
மதிப்பிடப்பட்ட பணி மின்னோட்டம் (அ)	AC3	9	12	18	25	32	40	50	65	80	95
மதிப்பிடப்பட்ட பணி மின்னோட்டம் (அ)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-கட்டத்தின் ஸ்டாண்டர்ட்பவர் மதிப்பீடுகள் மோட்டார்ஸ் 50/60 ஹெர்ட்ஸ் இன்டாரேஜ் ஏசி -3	220/230 வி	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 வி	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 வி	4	5.5	9	11	15	22	25	37	45	45
	500 வி	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 வி	5.5	7.5	10	15	18.5	30	33	37	45	55
மதிப்பிடப்பட்ட வெப்ப மின்னோட்டம் (அ)		20	20	32	40	50	60	80	80	125	125
மின் வாழ்க்கை	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
மின் வாழ்க்கை	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
இயந்திர வாழ்க்கை (x104)		1000	1000	1000	1000	800	800	800	800	600	600
தொடர்புகளின் எண்ணிக்கை	3p+இல்லை					3p+nc+இல்லை
தொடர்புகளின் எண்ணிக்கை	3p+nc					3p+nc+இல்லை

கட்டமைப்பு அம்சங்கள்

மட்டு வடிவமைப்பு: LC1-N வகை AC CONTACTOR முழுமையான செயல்பாட்டு கலவையுடன் மட்டு வடிவமைப்பை ஏற்றுக்கொள்கிறது, இது பயனர்கள் தங்கள் தேவைகளுக்கு ஏற்ப தேர்வுசெய்து இணைக்க வசதியானது.

மின்காந்த அமைப்பு: மின்காந்த சுருள் மற்றும் இரும்பு கோர் உட்பட, இது தொடர்புகளின் ஒரு முக்கிய பகுதியாகும், தொடர்புகளை மூடுவதற்கும் துண்டிப்பதற்கும் அதை நம்பியுள்ளது.

தொடர்பு அமைப்பு: முக்கிய தொடர்பு மற்றும் துணை தொடர்பு உட்பட. பிரதான சுற்றுவட்டத்தை இணைக்கவும் உடைக்கவும் பெரிய மின்னோட்டத்தை கட்டுப்படுத்தவும் முக்கிய தொடர்பு பயன்படுத்தப்படுகிறது; பல்வேறு கட்டுப்பாட்டு முறைகளின் தேவைகளைப் பூர்த்தி செய்ய துணை தொடர்பு கட்டுப்பாட்டு சுற்றில் உள்ளது.

ஆர்க் அணைக்கும் அமைப்பு: ஒரு வில் அணைக்கும் சாதனம், பொதுவாக அரை மூடிய நீளமான பிளவு களிமண் வளைவை அணைக்கும் கவர், மற்றும் வளைவால் உருவாக்கப்படும் சுற்றுகளை உடைப்பதற்கான தொடர்புகள் நம்பத்தகுந்த வகையில் தணிக்கப்படுவதை உறுதிசெய்ய, தொடர்புகளுக்கு வில் சேதத்தை குறைப்பதை உறுதி செய்வதற்காக வலுவான காந்த வீசும் வில் சுற்று ஆகியவற்றைக் கொண்டுள்ளது.

செயல்பாட்டின் கொள்கை

கட்டுப்பாட்டு சுற்று ஆற்றல் பெறும்போது, மின்காந்த சுருள் ஒரு காந்தப்புலத்தை உருவாக்குகிறது, இது இரும்பு மையத்தை ஈர்க்கிறது, இது தொடர்புகளை மூடுவதற்கு இயக்குகிறது, இதனால் அமுக்கியின் முக்கிய சுற்று இணைக்கிறது. கட்டுப்பாட்டு சுற்று டி-ஆற்றல் சேர்க்கப்படும்போது, காந்தப்புலம் மறைந்துவிடும், வசந்தத்தின் செயல்பாட்டின் கீழ் இரும்பு கோர் மீட்டமைக்கப்படுகிறது, தொடர்பு துண்டிக்கப்படுகிறது, மற்றும் அமுக்கியின் முக்கிய சுற்றும் துண்டிக்கப்படுகிறது.

முக்கிய தொழில்நுட்ப அளவுருக்கள்

மதிப்பிடப்பட்ட கட்டுப்பாட்டு மின்சாரம் மின்னழுத்தம்: 24 வி, 48 வி, 110 வி, 127 வி, 220 வி, 240 வி, 380 வி, 415 வி, 440 வி, 480 வி, 500 வி, 600 வி, 660 வி மற்றும் பிற விருப்பங்கள் உட்பட.

உறிஞ்சும் மின்னழுத்தம்: பொதுவாக (0.85 ~ 1.1) மதிப்பிடப்பட்ட கட்டுப்பாட்டு விநியோக மின்னழுத்தத்தின் மடங்கு.

வெளியீட்டு மின்னழுத்தம்: பொதுவாக (0.2 ~ 0.75) மதிப்பிடப்பட்ட கட்டுப்பாட்டு விநியோக மின்னழுத்தத்தின் மடங்கு.

உறிஞ்சும் நேரம்: மாதிரியைப் பொறுத்து, உறிஞ்சும் நேரம் மாறுபடும், பொதுவாக 12 ~ 35 மீட்டர் வரை.

வெளியீட்டு நேரம்: மீண்டும், வெளியீட்டு நேரம் மாதிரியைப் பொறுத்து மாறுபடும், பொதுவாக 4 ~ 20ms க்கு இடையில்.

மின் வாழ்க்கை: ஏசி -3 பயன்பாட்டு பிரிவில், மின் வாழ்க்கை நூறாயிரக்கணக்கான மடங்கு மில்லியன் கணக்கான முறை இருக்கலாம்.

இயந்திர வாழ்க்கை: இயந்திர வாழ்க்கை பொதுவாக மில்லியன் முதல் 10 மில்லியன் சுழற்சிகளின் வரம்பில் உள்ளது.
