STID-63 RCCB

STID-63 RCCB, முழு பெயர் மீதமுள்ள தற்போதைய சர்க்யூட் பிரேக்கர் (STID-63 RCCB), இது மின் பாதுகாப்பு சாதனமாகும், இது மின் தீ மற்றும் மின்னாற்பகுப்பு விபத்துக்களைத் தடுக்க குறிப்பாக வடிவமைக்கப்பட்டுள்ளது. இது முக்கியமாக சுற்றுவட்டத்தில் எஞ்சியிருக்கும் மின்னோட்டத்தை கண்காணிக்கிறது, அதாவது தீயணைப்பு கோட்டின் மின்னோட்டத்திற்கும் பூஜ்ஜியக் கோட்டிற்கும் இடையிலான வேறுபாடு. இந்த வேறுபாடு (பொதுவாக கசிவால் ஏற்படுகிறது) முன்னமைக்கப்பட்ட மதிப்பை மீறும் போது, STID-63 RCCB தானாகவே மிகக் குறுகிய காலத்தில் சுற்றுகளை துண்டிக்கும், இதனால் தனிப்பட்ட பாதுகாப்பு மற்றும் உபகரணங்கள் சேதத்திலிருந்து பாதுகாக்கப்படும்.

மாதிரி:STID-63

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

பயன்முறை	மின்-காந்த வகை, மின்னணு வகை
தரநிலை	IEC61008-1
மீதமுள்ள தற்போதைய பண்புகள்	A, மற்றும் g, s

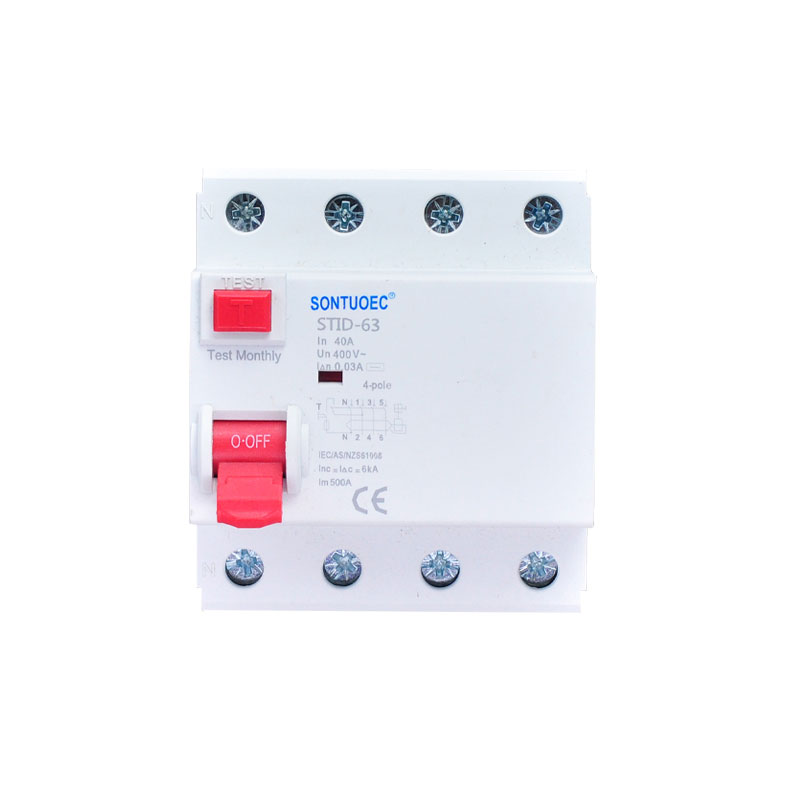

துருவம்	2 ப 4 ப
மதிப்பிடப்பட்ட தயாரித்தல் மற்றும் உடைக்கும் திறன்	500a (in = 25a 40a) அல்லது 630a (in = 63a)
மதிப்பிடப்பட்ட மின்னோட்டம் (அ)	16,25,40,63 அ
மதிப்பிடப்பட்ட அதிர்வெண் (HZ)	50/60
மதிப்பிடப்பட்ட மின்னழுத்தம்	ஏசி 230 (240) 400 (415) மதிப்பிடப்பட்ட அதிர்வெண்: 50/60 ஹெர்ட்ஸ்
மதிப்பிடப்பட்ட மீதமுள்ள இயக்க மின்னோட்டம் I/ N (A)	0.03, 0.1, 0.3, 0.5;
மதிப்பிடப்பட்ட மீதமுள்ள இயக்கமற்ற நடப்பு நான் இல்லை	0.5i n
மதிப்பிடப்பட்ட நிபந்தனை குறுகிய சுற்று தற்போதைய இன்க்	6 கா
மதிப்பிடப்பட்ட நிபந்தனை மீதமுள்ள குறுகிய சுற்று மின்னோட்டம் I AC	6 கா
பாதுகாப்பு வகுப்பு	ஐபி 20
சமச்சீர் டிஐஎன் ரெயில் 35 மிமீ பேனல் பெருகிவரும்

STID-63 RCCB இன் முக்கிய செயல்பாடுகள்

கசிவு பாதுகாப்பு: எஸ்.டி.ஐ.டி -63 ஆர்.சி.சி.பியின் முக்கிய செயல்பாடு சுற்றில் எஞ்சியிருக்கும் மின்னோட்டத்தைக் கண்டறிந்து, கசிவு கண்டறியப்படும்போது சுற்று விரைவாக வெட்டுவதாகும். மீதமுள்ள நீரோட்டங்கள் பொதுவாக சேதமடைந்த உபகரணங்கள் காப்பு, உடைந்த கம்பிகள் அல்லது மனித மின்னாற்பகுப்பு ஆகியவற்றால் ஏற்படுகின்றன.

தனிப்பட்ட பாதுகாப்பு பாதுகாப்பு: கசிவு சுற்றுகளை விரைவாக வெட்டுவதன் மூலம், STID-63 RCCB மின்னாற்பகுப்பு விபத்துக்களை திறம்பட தடுக்கலாம் மற்றும் பணியாளர்களின் உயிரைப் பாதுகாக்கும்.

மின் தீ தடுப்பு: மின்சாரம் கசிவு என்பது சுற்றுக்கு அதிக வெப்பமடைவதற்கு வழிவகுக்கும், இது தீக்கு வழிவகுக்கும், மேலும் STID-63 RCCB இன் உடனடி துண்டிப்பு செயல்பாடு அத்தகைய மின் தீயைத் தடுக்க உதவுகிறது.

STID-63 RCCB இன் செயல்பாட்டின் கொள்கை

STID-63 RCCB இல் சுற்றுவட்டத்தில் மீதமுள்ள மின்னோட்டத்தைக் கண்டறிய உள் எஞ்சிய மின்னோட்ட மின்மாற்றி உள்ளது. மீதமுள்ள மின்னோட்டம் முன்னமைக்கப்பட்ட மதிப்பை மீறும் போது, மின்மாற்றி STID-63 RCCB க்குள் வெளியீட்டு பொறிமுறையைத் தூண்டுகிறது, இதனால் அது விரைவாக சுற்றுக்கு துண்டிக்கப்படுகிறது.

1. மறுசீரமைப்பு தற்போதைய மின்மாற்றி: இது வழக்கமாக மோதிர வடிவ இரும்பு மையமாகும், இது சுற்று மற்றும் சுற்றுவட்டத்தின் பூஜ்ஜிய கம்பிகளைச் சுற்றி வருகிறது. நெருப்பு மற்றும் பூஜ்ஜிய கம்பிகளுக்கு இடையில் மின்னோட்டத்தின் ஏற்றத்தாழ்வு இருக்கும்போது (அதாவது எஞ்சிய மின்னோட்டம் உள்ளது), மின்மாற்றி இந்த ஏற்றத்தாழ்வை உணர்ந்து காந்தப் பாய்ச்சலை உருவாக்குகிறது.

2. டிரிப்பிங் பொறிமுறையானது: முன்னமைக்கப்பட்ட மதிப்பை மீறும் எஞ்சிய மின்னோட்டத்தை மின்மாற்றி கண்டறிந்தால், அது ட்ரிப்பிங் பொறிமுறையைத் தூண்டுகிறது. ட்ரிப்பிங் பொறிமுறையானது ஒரு மின்காந்தம், ஒரு இயந்திர வசந்தம் அல்லது சுற்றுவட்டத்தை விரைவாக துண்டிக்கப் பயன்படுத்தப்படும் வேறு சில வகை பொறிமுறையாக இருக்கலாம்.

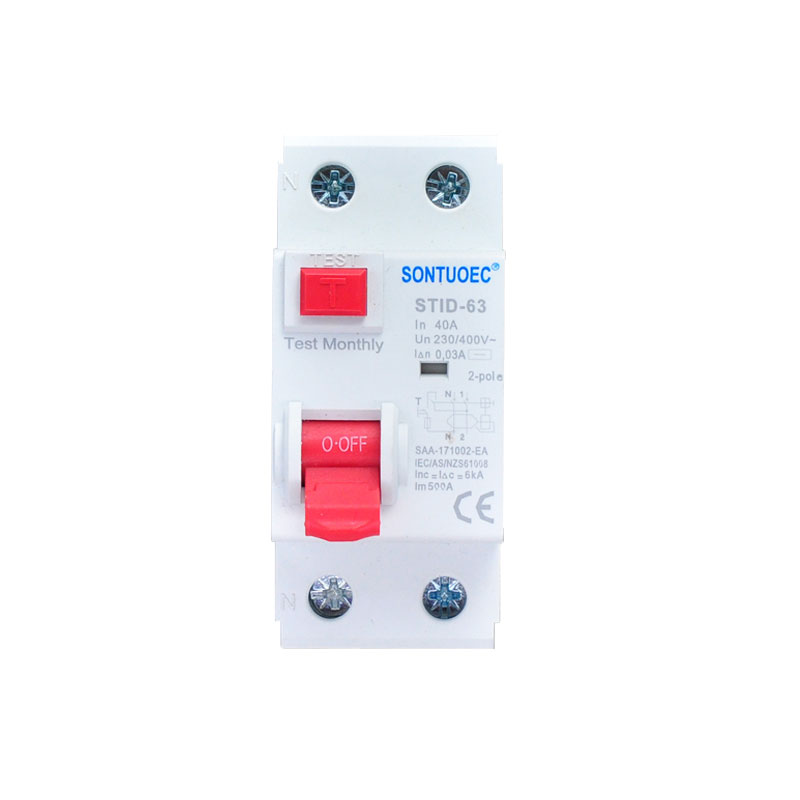

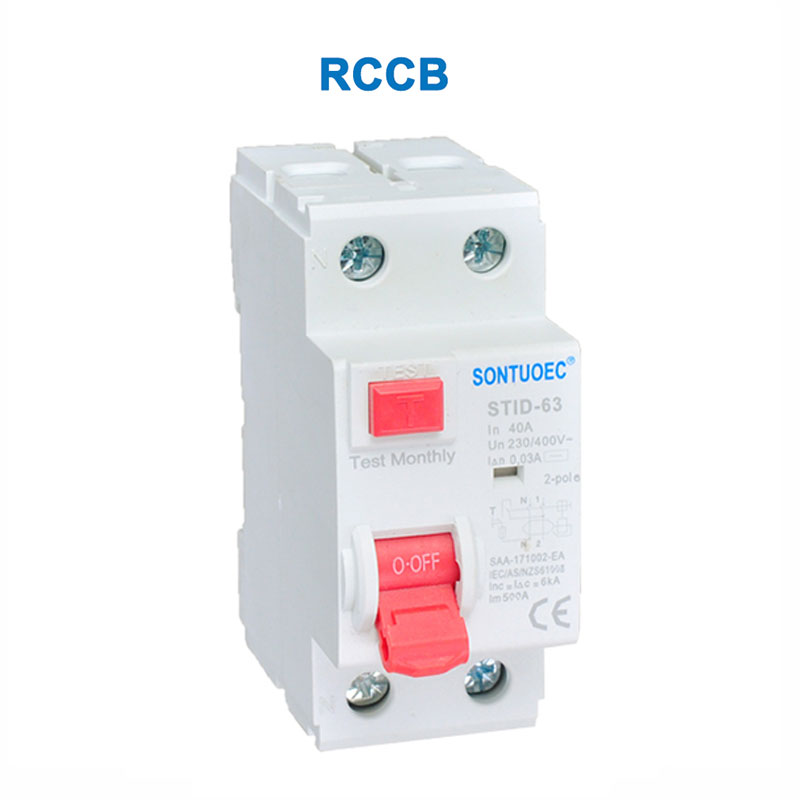

STID-63 RCCB

STID-63 RCCB இன் அம்சங்கள்

அதிக உணர்திறன்: எஸ்.டி.ஐ.டி -63 ஆர்.சி.சி.பி சிறிய கசிவு மின்னோட்டத்தை விரைவாகக் கண்டறிந்து, மிகக் குறுகிய காலத்தில் சுற்றுகளை துண்டிக்க முடியும்.

அதிக நம்பகத்தன்மை: கடுமையான சோதனை மற்றும் சான்றிதழுக்குப் பிறகு, எஸ்.டி.ஐ.டி -63 ஆர்.சி.சி.பிக்கள் அதிக நம்பகத்தன்மையையும் ஸ்திரத்தன்மையையும் கொண்டுள்ளன, மேலும் நீண்ட காலமாக செயல்பட முடியும்.

நிறுவவும் பராமரிக்கவும் எளிதானது: STID-63 RCCB வழக்கமாக மட்டு வடிவமைப்பை ஏற்றுக்கொள்கிறது, நிறுவவும் பராமரிக்கவும் எளிதானது.

பரந்த அளவிலான பாதுகாப்பு: STID-63 RCCB கள் குடியிருப்பு, வணிக மற்றும் தொழில்துறை உள்ளிட்ட பரந்த அளவிலான மின் அமைப்புகளுக்கு ஏற்றவை.

STID-63 RCCB இன் பயன்பாட்டு காட்சிகள்

STID-63 RCCB கள் பரவலாகப் பயன்படுத்தப்படுகின்றன, அங்கு தனிப்பட்ட காயம் மற்றும் மின்சாரம் கசிவால் ஏற்படும் மின் தீவைத் தடுக்க வேண்டிய அவசியம் உள்ளது. உதாரணமாக:

1. குடியிருப்பு மின் அமைப்பு: ஒரு குடியிருப்பில், எஸ்.டி.ஐ.டி -63 ஆர்.சி.சி.பிக்கள் வழக்கமாக பிரதான விநியோக பெட்டி அல்லது கிளை விநியோக பெட்டியில் நிறுவப்பட்டு முழு குடியிருப்பு அல்லது ஒரு குறிப்பிட்ட பகுதியின் மின் சுற்றுகள் பாதுகாக்கின்றன.

2. வர்த்தக மின் அமைப்புகள்: வணிக கட்டிடங்களில், அலுவலகங்கள், கடைகள், உணவகங்கள் மற்றும் பிற இடங்களில் சுற்றுகளைப் பாதுகாக்க STID-63 RCCB கள் பயன்படுத்தப்படலாம்.

3.இன்டஸ்ட்ரியல் மின் அமைப்புகள்: தொழில்துறை பகுதிகளில், எஸ்.டி.ஐ.டி -63 ஆர்.சி.சி.பிக்கள் பொதுவாக உற்பத்தி கோடுகள், இயந்திர உபகரணங்கள் மற்றும் கட்டுப்பாட்டு அமைப்புகள் போன்ற முக்கியமான சுற்றுகளைப் பாதுகாக்கப் பயன்படுகின்றன.
